25
Italiano

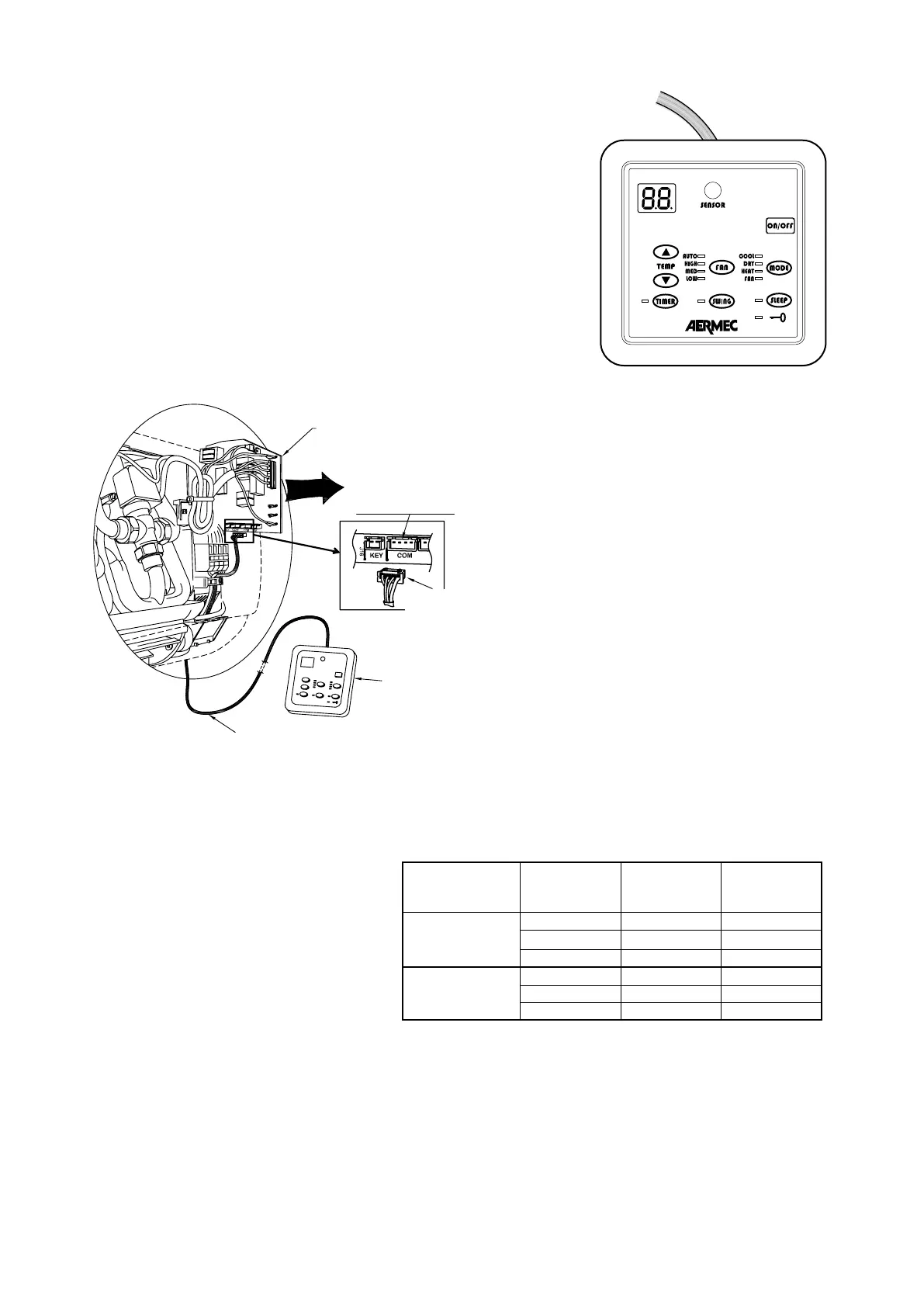

PFW2
Un pannello PFW2 può controllare un
solo ventilconvettore.
Il pannello può essere fissato direttamen-
te alla parete con due viti oppure ad una
scatola elettrica rettangolare unificata
a 3 moduli. Il cavo del pannello è lungo
7.5 metri ed è provvisto di un connet-
tore (B) per il collegamento alla scheda
elettronica del ventilconvettore come
illustrato negli schemi elettrici.
Per installare il pannello a filo è necessa-
rio:
- scollegare dalla scheda elettronica inter-
na del ventilconvettore il connettore (A)
del ricevitore IR.
- collegare alla scheda, nel connettore
rimasto vuoto, il connettore (B) del pan-
nello a filo.
Il pannello PFW2 permette di impostare
i parametri principali di funzionamento
dell’apparecchio, tali parametri vengono
visualizzati su di un display a cristalli
liquidi facilitando così le operazioni di
programmazione.
Controllo con
scheda elettronica a
microprocessore
Estrarre la scheda
elettronica
Connettore femmina
Connettore maschio
del
Pannello a filo
Pannello a filo
Cavo di collegamento
del
Pannello a filo
Questo contatto in morsettiera permette
di avere un segnale (230V~, max 1A) con
cui controllare la pompa dell’impianto.
La tabella riporta la tensione a questo
contatto in funzione della versione di
macchina, dello stato dell’unità e dello
stato della valvola interna.
Versione FCW
stato valvola/
potenza
segnale pompa
3V
OFF OFF 0 V
ON ON 230V~
ON OFF 230V~
2V, VL
OFF OFF 0 V
ON ON 230V~
ON OFF 0 V
