66
Français


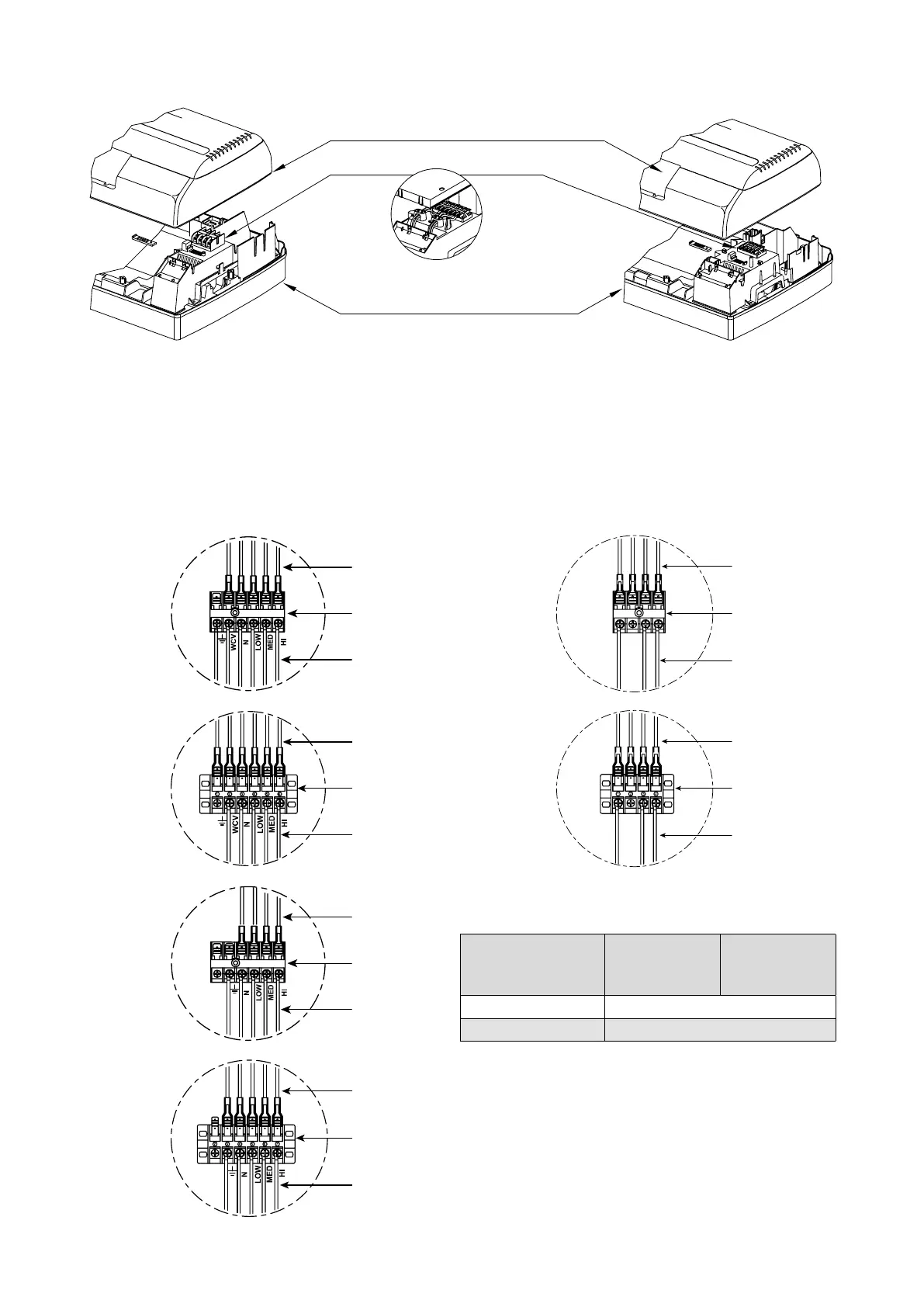

Panneau frontal
Boîte à bornes de l'alimentation électrique
Base

FCW223VN
FCW222VN
FCW323VN
FCW322VN
FCW423VN
FCW422VN
FCW22VLN
FCW32VLN
FCW42VLN
Moteur
Boîte à bornes
Câble de
connexion
ATTENTION :   



       

      


monter un interrupteur omnipolaire
    
   
   

Le câble électrique d'alimentation doit être
du type H07 V-K ou N07 V-K avec isolation
450/750V s'il est encastré dans le tuyau ou
dans la saignée. Pour des installations avec
câble à vue, utiliser des câbles avec double
isolation de type H5VV-F.
Pour tous les branchements, suivre les
schémas électriques fournis avec l'appareil.
S'assurer que le câblage soit effectué
conformément aux lois et aux normes en
vigueur ainsi qu'au présent manuel.
Toutes les pièces et les matériaux fournis sur
le chantier doivent être conformes aux lois
et au normes nationales.
Moteur
Boîte à bornes
Câble de
connexion
Moteur
Boîte à bornes
Câble de
connexion
Moteur
Boîte à bornes
Câble de
connexion
FCW223V
FCW222V
FCW22VL
FCW323V
FCW322V
FCW32VL
FCW423V
FCW422V
FCW42VL
Contrôle
avec carte
électronique à
microprocesseur
Boîte à bornes
Câble de
connexion
Contrôle
avec carte
électronique à
microprocesseur
Boîte à bornes
Câble de
connexion
FCW_2V
FCW_3V
FCW_VL
FCW_2VN
FCW_3VN
FCW_VLN
IG 2A
 1,5mm
2
ATTENTION
   
        

FCW52VLN
FCW523V
FCW522V
FCW52VL
