Français

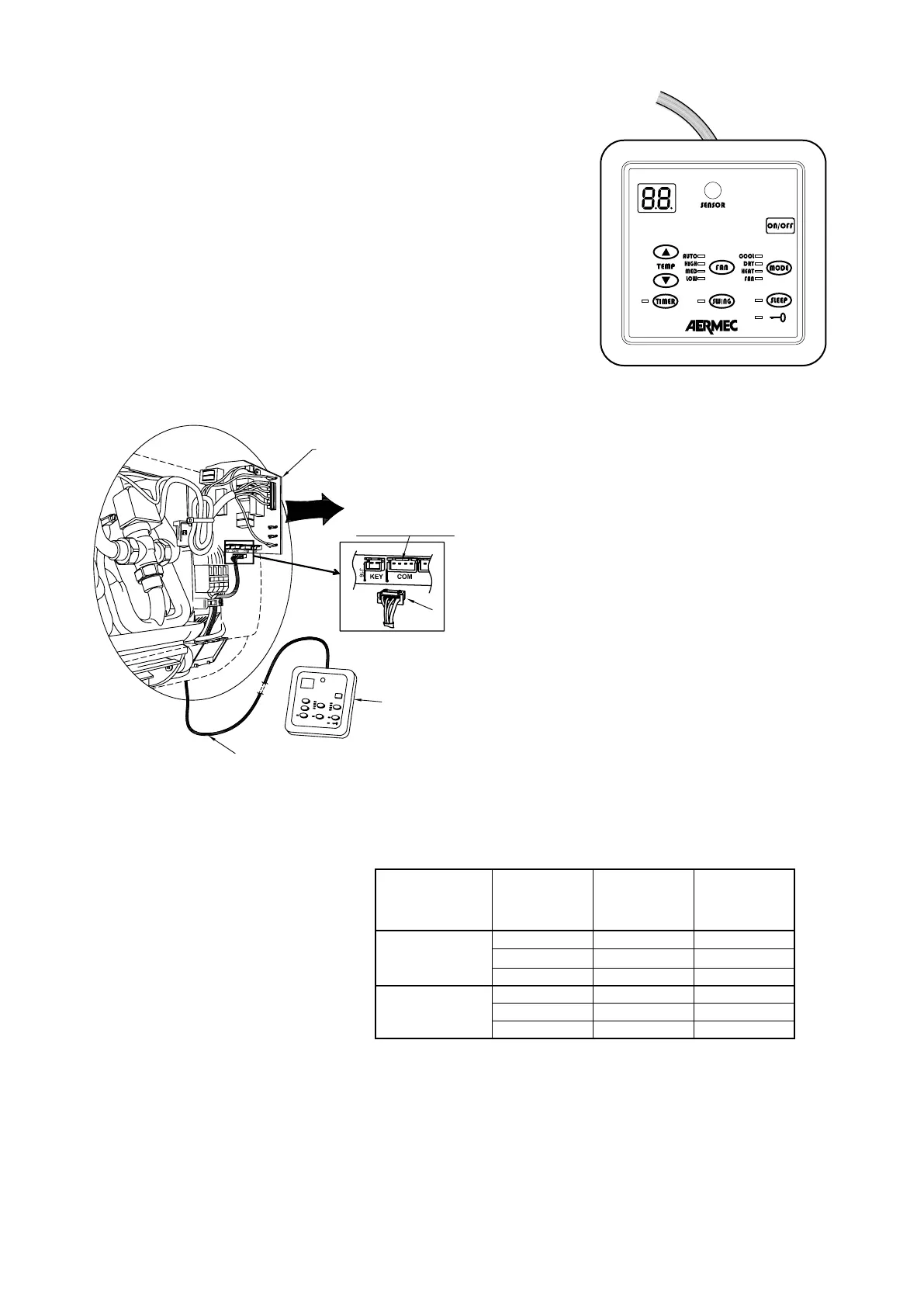

Un panneau PFW2 peut contrôler un seul
ventilo-convecteur.
Le panneau peut être fixé directement au
mur avec deux vis ou à un boîtier électrique
rectangulaire unifié à 3 modules. Le câble
du panneau fait
7.5
mètres de long et il est
doté d'un connecteur (B) pour le raccor
-
dement à la carte électronique du ventilo-
convecteur comme illustré sur les schémas
électriques.
Pour installer le panneau câblé, il faut :
- débrancher le connecteur (A) du récepteur
IR de la carte électronique intérieure du
ventilo-convecteur.
- raccorder le connecteur (B) du panneau
câblé à la carte, dans le connecteur resté
vide.
Le panneau PFW2 vous permet de définir
tous les principaux paramètres de fonction
-
nement de l'appareil. Ces paramètres sont
affichés sur un écran à cristaux liquides,
facilitant ainsi les opérations de program
-
mation.
solaires.
Contrôle avec carte
électronique à
microprocesseur
Extraire la carte électronique
Connecteur femelle
Connecteur mâle
du
Panneau câblé
Panneau câblé
Câble de connexion
du
Panneau câblé
Ce contact dans la boîte à bornes per-
met d’avoir un signal (230V ~, max 1A)
permettant de contrôler la pompe du
système. Le tableau montre la tension à
ce contact en fonction de la version de
la machine, de l'état de l'unité et de la
vanne interne.
Version FCW VALVE status/
puissance
3V
OFF OFF 0 V
ON ON 230V~
ON OFF 230V~
2V, VL
OFF OFF 0 V
ON ON 230V~
ON OFF 0 V
