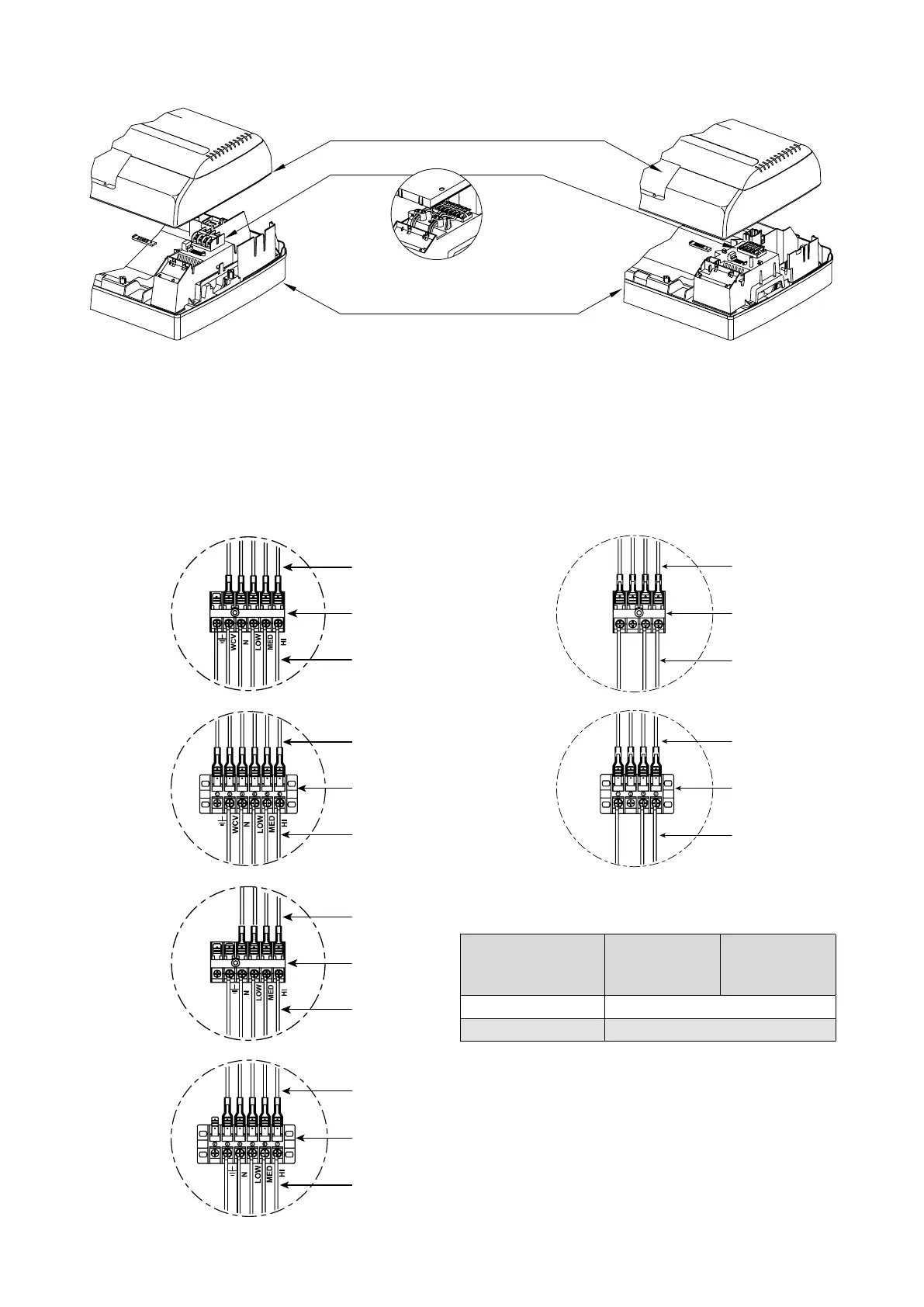

Frontplatte
Klemmleiste der Stromversorgung
Unterbau

FCW223VN
FCW222VN
FCW323VN
FCW322VN
FCW423VN
FCW422VN
FCW22VLN
FCW32VLN
FCW42VLN
Motor
Klemmleiste
Anschlusskabel
    

ausgeschaltet ist.
     
   

Die Stromversorgung muss mit 230V

    
    
ein allpoliger Leitungsschutzschalter
     

zu montieren.
Das Stromversorgungskabel muss vom
Typ H07 V-K oder N07 V-K sein und eine
450/750V-Isolierung haben, wenn es in
Rohren oder Kabelkanälen verlegt wird.
Bei Installationen mit freiliegendem Kabel
sind Kabel mit doppelter Isolierung vom Typ
H5VV-F zu verwenden.
Bei allen Verbindungen sind die dem Gerät
beiliegenden Schaltpläne zu beachten.
Sicherstellen, dass die Verkabelung gemäß
den geltenden Bestimmungen und den
Angaben in diesem Handbuch ausgeführt
wird.
Alle auf die Baustelle gelieferten Teile und
Materialien müssen den Gesetzen und
nationalen Regelungen entsprechen.
Motor
Klemmleiste
Anschlusskabel
Motor
Klemmleiste
Anschlusskabel
Motor
Klemmleiste
Anschlusskabel
FCW223V
FCW222V
FCW22VL
FCW323V
FCW322V
FCW32VL
FCW423V
FCW422V
FCW42VL
Steuerung mit
Mikroprozessor-
Steuerkarte
Klemmleiste
Anschlusskabel
Steuerung mit
Mikroprozessor-
Steuerkarte
Klemmleiste
Anschlusskabel
FCW_2V
FCW_3V
FCW_VL
FCW_2VN
FCW_3VN
FCW_VLN
IG 2A
 1,5mm
2

      


FCW523V
FCW522V
FCW52VL
FCW52VLN
