Dieser Kontakt im Klemmenkasten
ermöglicht ein Signal (230V ~, max 1A) zur
Steuerung der Systempumpe. Die Tabelle
zeigt die Spannung an diesem Kontakt in
Abhängigkeit von der Maschinenversion,
dem Gerätestatus und dem Status des
internen Ventils.
PFW2
  



   


Eine Bedientafel PFW2 kann nur einen
Gebläsekonvektor steuern.
Die Bedientafel kann direkt an der Wand
mit zwei Schrauben befestigt oder in eine
rechteckige Standard-Unterputzdose mit
3 Modulen eingebaut werden. Das Kabel
der Bedientafel ist
7.5 Meter lang und hat
einen Steckverbinder (B) zum Anschluss
an die Steuerkarte des Gebläsekonvektor,
wie in den Schaltplänen gezeigt.

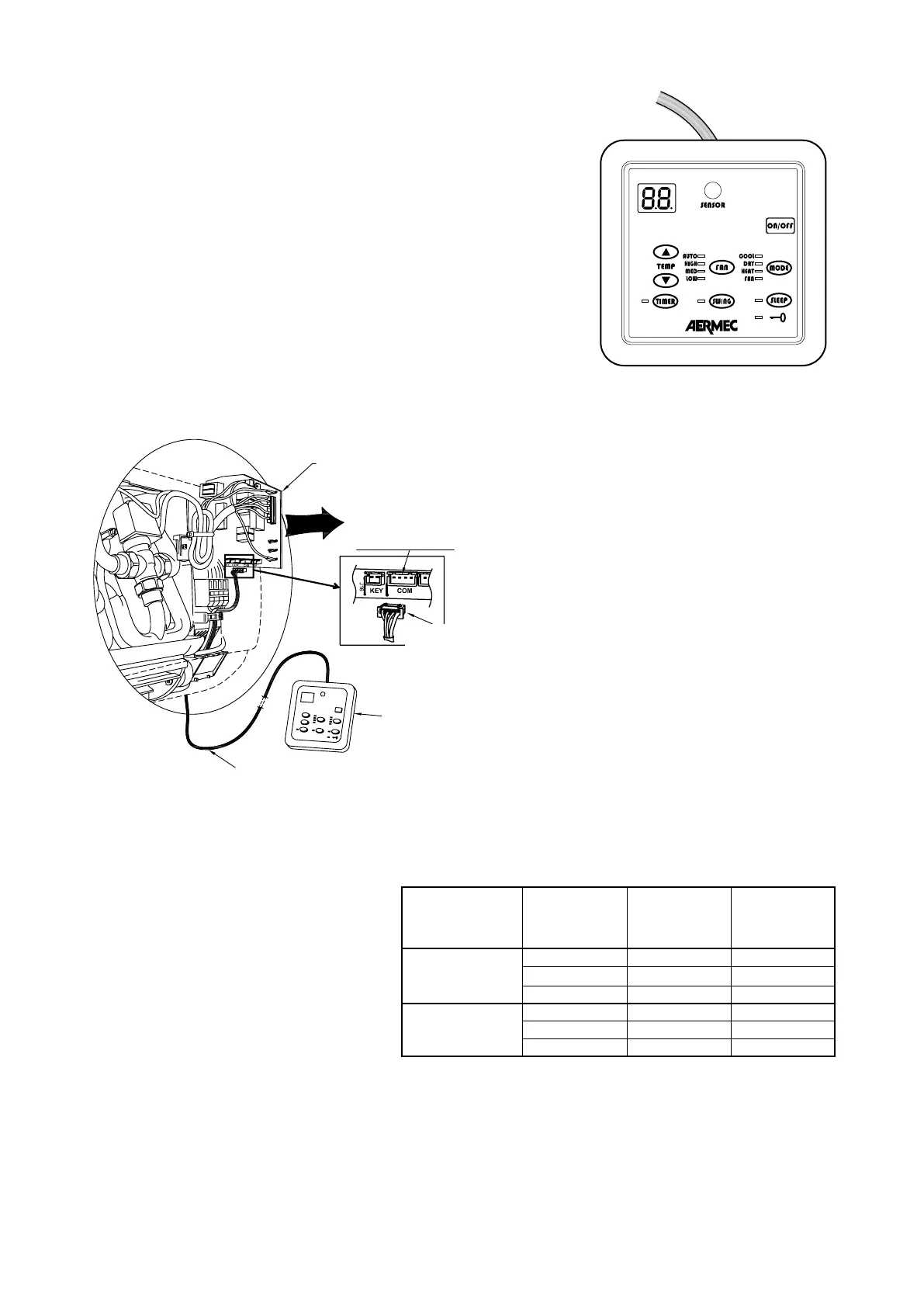

Zur Installation der kabelgebundenen
Bedientafel:
- Steckverbinder (A) des IR-Empfängers
von der Steuerkarte im Innern des
Gebläsekonvektors abtrennen.
- Steckverbinder (B) der kabelgebun
-
denen Bedientafel an den nun frei-
en Steckanschluss an der Steuerkarte
anschließen.
Über die Bedientafel PFW2 können die
wichtigsten Betriebsparameter des Geräts
eingestellt werden, diese Parameter wer
-
den auf einem Flüssigkristalldisplay ange-
zeigt, um die Programmierung zu erleich-
tern.
    


Steuerung mit
Mikroprozessor-
Steuerkarte
Steuerkarte herausnehmen
Steckbuchse
Stecker
der
kabelgebundenen
Bedientafel
Kabelgebundene
Bedientafel
Anschlusskabel
der
kabelgebundenen
Bedientafel

Versione FCW  
Leistungsan

Pumpensignal
3V
OFF OFF 0 V
ON ON 230V~
ON OFF 230V~
2V, VL
OFF OFF 0 V
ON ON 230V~
ON OFF 0 V
