FCXI_AS_U
60
IFCXIIJ 1501 - 5386400_00
DE
Dieser Abschnitt ist nur den Technischen Kunden-
dienstzentren vorbehalten.
Die Platine ist im Gerät eingebaut und muss aus-
gebaut werden.
GEFAHR! 
darauf zugreifen.

-
gen.
Die nachstehende Tabelle gibt an, wie die Meldun-


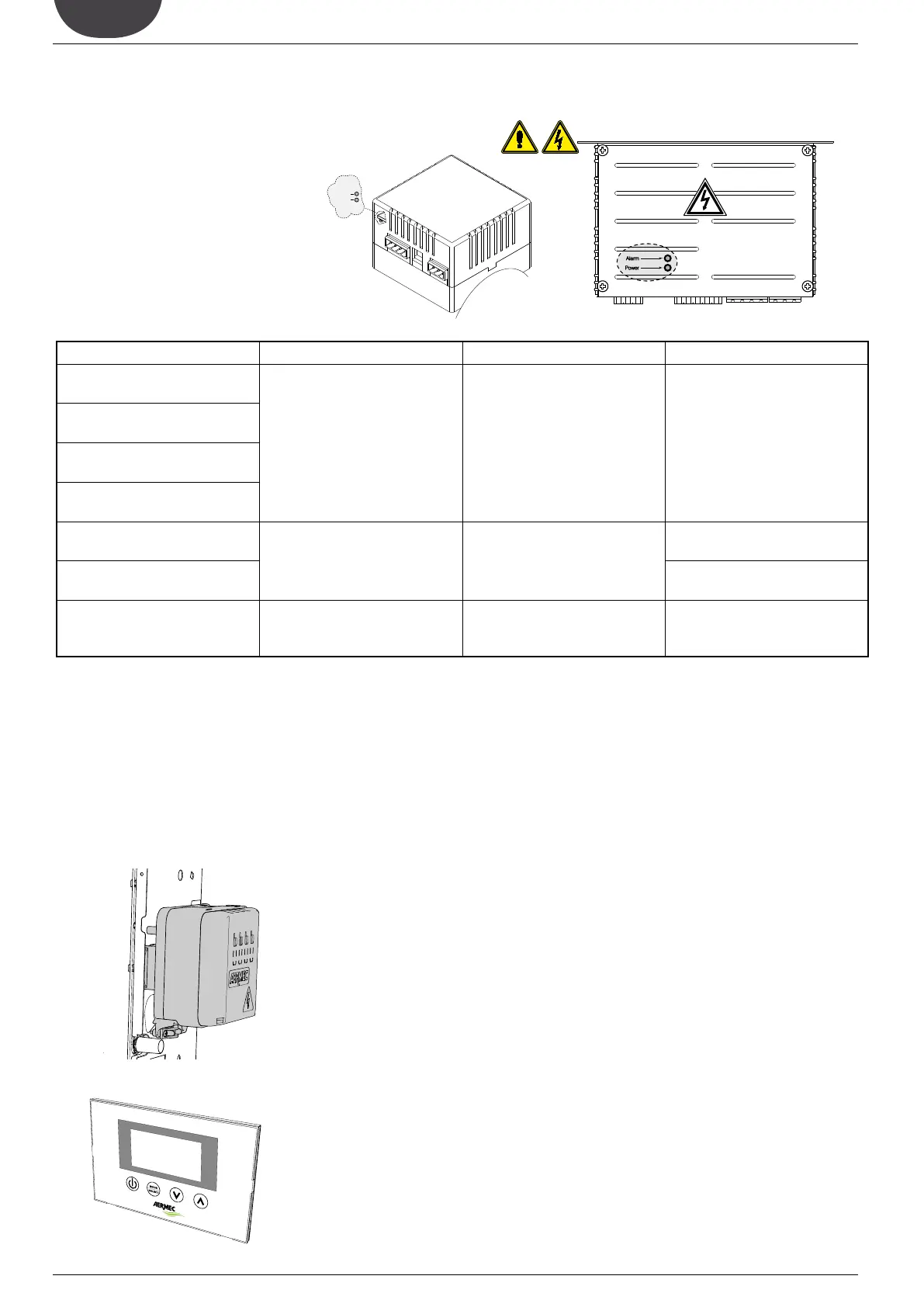

73. ALARMCODIERUNG
ALARMTYP ANGABEN STÖRUNG BEMERKUNGEN
Hohe Temperatur
ALARM-LED blinkt

Nach 1,5 Min. leuchtet die LED
kontinuierlich
Motor Ausgeschaltet
Alarm Automatischer Neustart.
Wenn nach 1,5 Min. bleibt der
Zustand bestehen, wird der
Alarm dauerhaft, die Alarm-LED
bleibt eingeschaltet, das System
schaltet sich ab.
Überspannung

Überstrom
Überlast
ALARM-LED blinkt

Drehzahlverringerung
Leistungseinschränkung
Sicherheitskontrolle Temperaturbegrenzung
 Alarm-LED brennt kontinuierlich Motor Ausgeschaltet



LEDS
Alarm
Power
FCXI20
FCXI30
FCXI36
FCXI40
FCXI50
FCXI56
FCXI24
FCXI34
FCXI44
FCXI54
FCXI80
FCXI84
Mit VMF-E18-Thermostat und Steuertafel VMF-E4
oder VMF-E4D
• Das VMF-E18- Thermostatset umfasst die Anlage
mit Anschlusskabeln an das Invertersteuermodul.
   
Anschluss verkabelt.
  
Gebläsekonvektor die serienmäßige Klemmleiste
und die Anschlusskabel an das Invertersteuermodul

• Das Thermostatgehäuses an der Seite des
    

• Den Deckel des Thermostatgehäuses abnehmen.
• Das Invertersteuermodul an den Thermostat
VMF-E18 mit der Anlage mit Anschlusskabeln,
die mit dem VMF-E18 - Set mitgeliefert wurden,
anschließen. Den Anschluss mit dem Schaltplan

• An die kabelgebundenen Steuertafel VMF-E4
oder VMF-E4D anschließen.
       
Thermostats VMF-E18 angegeben vornehmen.
KONTROLLVORRICHTUNGEN (NICHT INKLUDIERT)
VMF-E18
VMF-E4
Eine Kontrollvorrichtung mit Thermostat und
Gebläsedrehzahlkontrolle mit 0-10V Ausgängen
und der Einheit entsprechenden Merkmalen ver
-
wenden.


KONTROLLVORRICHTUNG VMF System
KONTROLLVORRICHTUNG 0V - 10V
