Die Einheit ist direkt an einen Elektroanschluss
oder an einen unabhängigen Schaltkreis anzu-
schließen.
Arbeiten, die nicht von sachkundigem Personal
ausgeführt werden, können zu Schäden am
Bediener, dem Gerät und der Umwelt führen.
Den Gebläsekonvektor nur mit einer Spannung
von 230V ~ 50Hz speisen.
Bei Verwendung einer anderen elektrischen
Stromversorgung kann der Gebläsekonvektor
beschädigt werden.
ACHTUNG: Die Versorgungskabel Phase (L) und
Neutral (N) müssen an die entsprechenden
Klemmen angeschlossen werden, die Anschlüsse
nicht umkehren und den Schaltplan beachten.
Es ist eine Vorrichtung, ein Hauptschalter oder
ein elektrischer Stecker zu installieren, so dass
das Gerät vollständig von der Stromversorgung
getrennt werden kann.
Zum Schutz der Einheit gegen Kurzschlüsse
ist an der Speiseleitung ein allpoliger
Leitungsschutzschalter (IG) max. 2A 250V mit
Mindestkontaktöffnungsabstand von 3 mm ein
-
zubauen.
Es empfiehlt sich der Einsatz von
Differenzialeinrichtungen, die bei
langsam ansteigen
1. Mit Trennschaltern oder
Leitungsschutzschalter 3P + N muss der
-
ten Last der Gebläsekonvektoren aufgenomme-
nen Wertes pro Phase betragen.
2. Die Stärke des Neutralleiters muss nach dem
Last der Gebläsekonvektoren aufgenommenen
Wertes pro Phase bemessen sein.
MERKMALE DER ANSCHLUSSKABEL
Bei Einlassen in Rohre oder Kanäle sind
Kabel vom Typ H05V-K oder N07V-K mit
300/500V-Isolierung zu verwenden.
Kabel mit Mindeststärke von 1mm
2
verwenden.
Rohre oder Kanäle eingelassen sein.
Die Kabel am Ausgang des Rohrs oder des
sie keinen Zugspannungen oder Drehungen aus
-
sind.
Einzelleiterkabel dürfen nur mit Kabelschuhen
benutzt werden. Kontrollieren, dass die
Einzelleiter der Drähte gut eingesteckt sind.
Die Schaltpläne werden ständig aktualisiert, es
ist daher Vorschrift, sich an die zu halten, die
sich jeweils am Gerät befinden.
Die Einheit muss mit einer Kontrollvorrichtung
kombiniert werden, die separat erworben wer
-
den muss.
diesem Handbuch angegebenen Hinweise beach
-
ten.
Die Steuertafel darf nicht an einer Metallwand
montiert werden, außer diese ist permanent
geerdet.
Vor dem Installieren der Kontrollvorrichtung auf
-
merksam die Anweisungen lesen und gegebenen-
falls die Konfiguration wie darin beschrieben vor-
sind.
ACHTUNG:
mit den elektrischen Merkmalen des
Gebläsekonvektors kompatibel ist.
Bei der Kombination der Kontrollvorrichtungen
diesem Handbuch angegebenen Hinweise beach
-
tet werden.
Sofern vorhanden das Ventil und die Sonde wie
im Schaltplan angegeben an die Klemmleiste
anschließen. Bei Installationen mit 3-Weg-Ventil
muss die Wassermindesttemperatursonde aus
ihrem Sitz im Register an das Austrittsrohr vor
dem Ventil versetzt werden.
Den Schaltplan beachten.
ACHTUNG: Prüfen, ob die Installation richtig
vorgenommen wurde. Die in den Handbüchern
der Kontrollvorrichtungen beschriebenen
Prüfungen vornehmen.
ACHTUNG:
-
ren.
ACHTUNG: Bei Betriebsstörung siehe Tabelle
der Alarmcodes, um die Meldungen der
2 LEDs auszulegen (Alarm / Power), die den
Betriebszustand der Einheit anzeigen. Die
Inverter-Steuerkarte befindet sich in der Einheit.
GEFAHR! Nur qualifiziertes Wartungspersonal
hat dazu Zugriff.

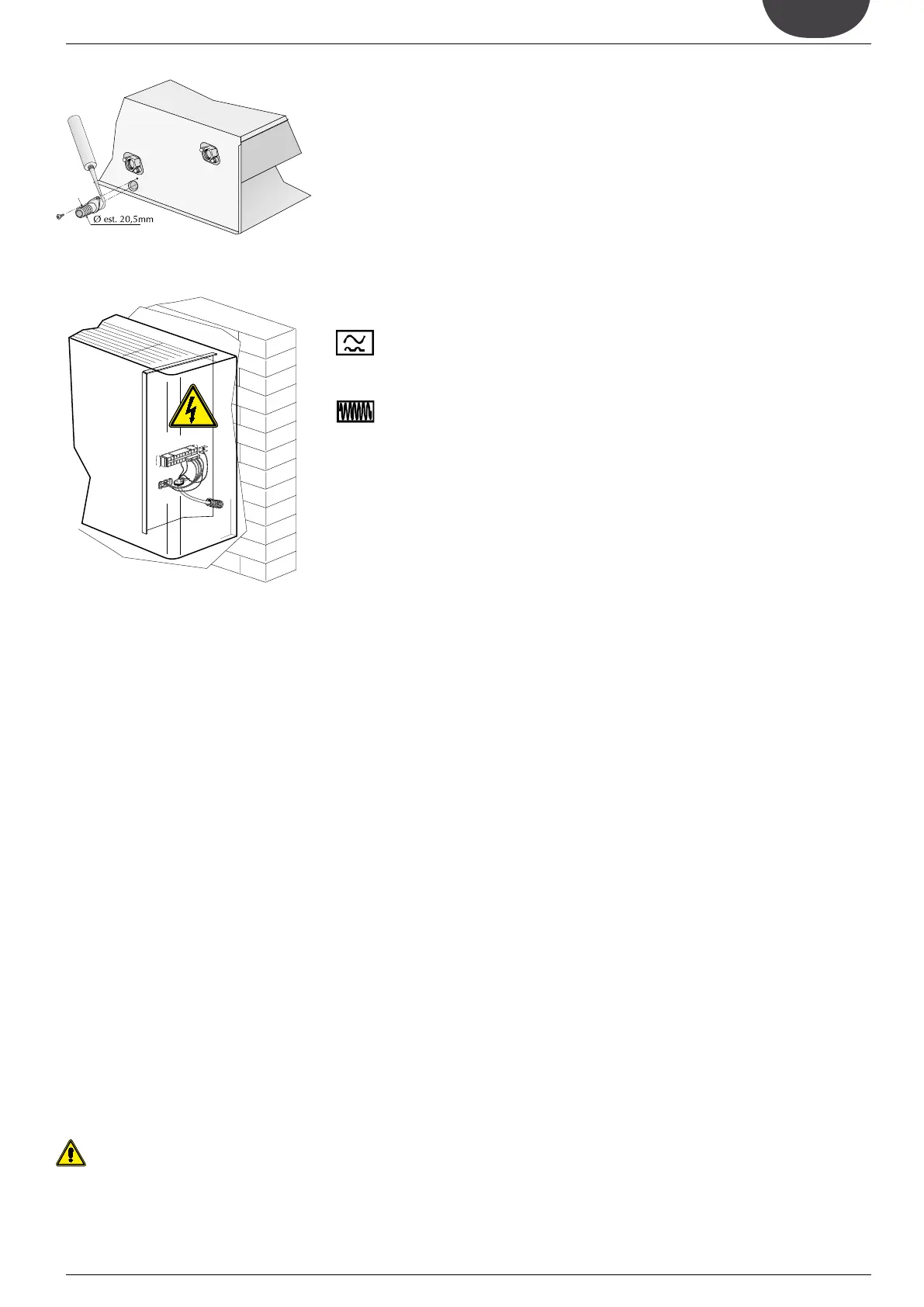

71. ELEKTRISCHE ANSCHLÜSSE
Bei einer horizontalen Installation den mitgeliefer-
ten Kondensatablassanaschluss verwenden. Die
Verbindung zwischen Wanne und Anschluss mit
Silikon abdichten.
Das Netz des Kondensatablasses muss angemes
-
sen dimensioniert sein und die Leitungen so
positioniert werden, dass entlang des Verlaufs
ist.
Bei Ablass in die Kanalisation sollte ein Siphon
umgesetzt werden, der verhindert, dass schlech
-
72. KONDENSATABLASS
Der Erdstrom mehrerer Geräte, die an
denselben Fehlerstromschutzschalter
angeschlossen sind, summiert
sich. Es ist daher empfehlens
-
wert, auf den Einstellwert des
Fehlerstromschutzschalters zu ach-
ten und eventuell eine die Geräte an
mehrere Stromkreise anzuschließen,
-
nen Fehlerstromschutzschalter zu
versehen.
