In caso di inversione degli attacchi idraulici, scambiare tra loro le seguenti quote: D con E, F con G.
In the case of reversal of the hydraulic attachments, swap the following heights: D with E, F with G.
En cas d'inversion des raccords hydrauliques, échangez les valeurs suivantes : D par E, F par G.
Sollten die Wasseranschlüsse vertauscht sein, die folgenden Maße miteinander vertauschen: D mit E, F mit G.
En caso de inversión de las conexiones hidráulicas, cambie entre ellas las siguientes cotas: D con E, F con G.
Installazione con supporti AMP (accessori) • Installation with AMP supports (accessories) • Installation avec des supports AMP (accessoires)
Installation mit den Halterungen AMP (Zubehörteil) • Instalación con soportes AMP (accesorios)

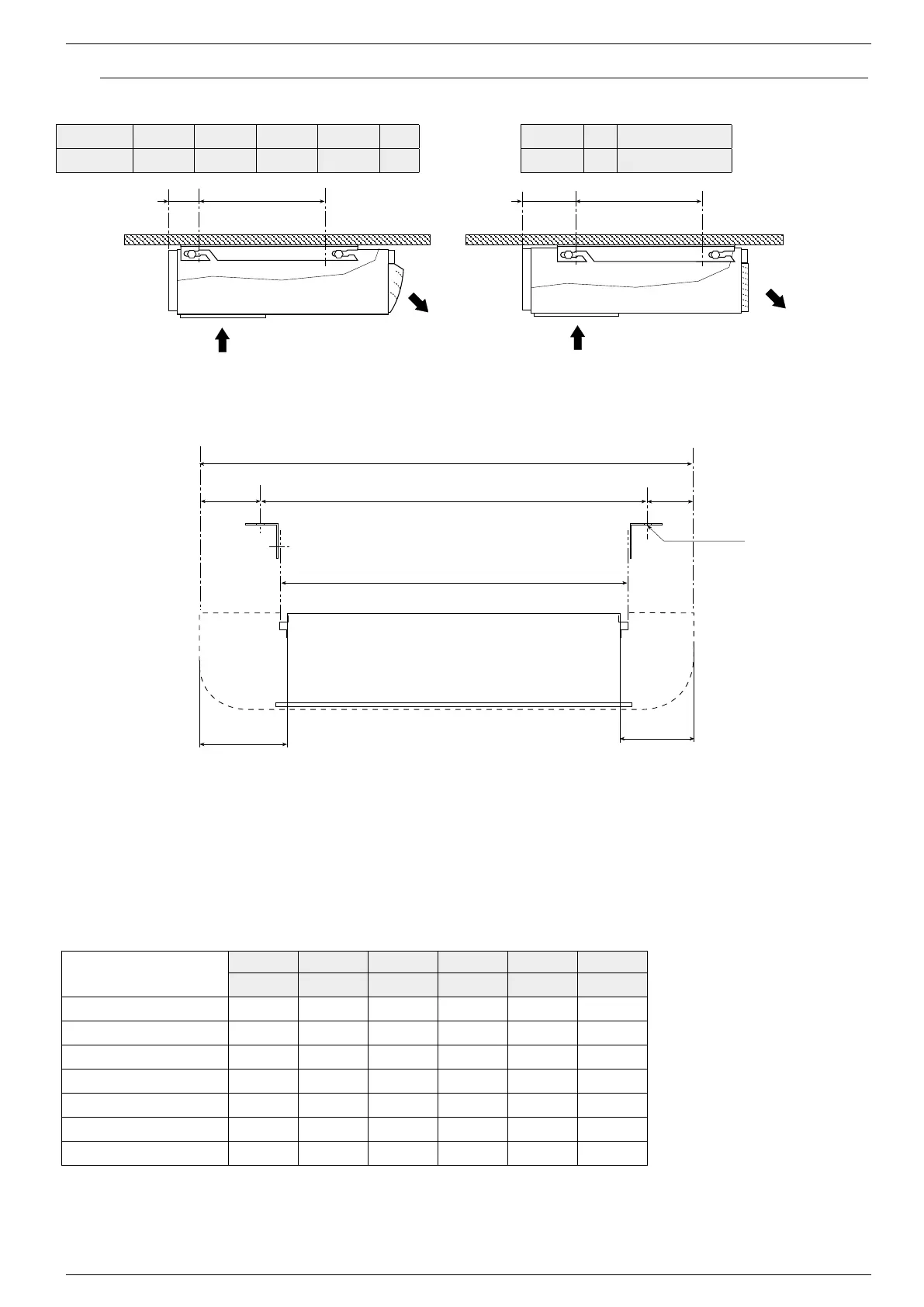

Dimensioni • Dimensions • Dimensions • Abmessungen • Dimensiones
FCXI 20 30 - 36 40 50 - 56 U
FCXI 24 34 44 54 U
FCXI 80 U
FCXI 84 U
FCXI 20 30 - 36 40 50 - 56 80
FCXI 24 34 44 54 84
A
[mm] 750 981 1201 1201 1322
B
[mm] 555 786 1006 1006 1127
C
[mm] 600 831 1051 1051 1172
D
[mm] 95,5 95,5 95,5 95,5 95,5
E [mm] 54,5 54,5 54,5 54,5 54,5
F [mm] 144,5 144,5 144,5 144,5 144,5
G [mm] 103,5 103,5 103,5 103,5 103,5
