10
FWR 1406 - 5388000_02
DESCRIZIONE DEI COMPONENTI
COMANDI
I condizionatori della serie FW-R richiedo-
no obbligatoriamente l'abbinamento con
l'accessorio TL3.
Il kit accessorio TL3 è composto da teleco-
mando, ricevitore con comando ausilia-
rio da incassare nel muro (in scatola con
modulo 503), cavo di collegamento tra il
ricevitore e la scheda elettronica di con-
trollo del condizionatore.
SCHEDA ELETTRONICA DI CONTROLLO
La scheda elettronica è posizionata nella
scatola elettrica ed assolve automatica-
mente a tutte le funzioni di regolazione
e controllo.
In particolare provvede:
– all’inserimento ritardato di tre minuti
del compressore al primo avviamento e
dopo ogni fermata;
– al controllo della temperatura ambiente;
– all’inserimento automatico e al controllo
della resistenza elettrica o della batteria
ad acqua calda, se installata.
GRUPPO VENTILANTE
È costituito da ventilatori centrifughi a
doppia aspirazione e pale curve in avanti,
bilanciati staticamente e dinamicamente,
azionati da motore elettrico monofase
accoppiato direttamente.
SEZIONE FILTRANTE
Permette la filtrazione e purificazio-
ne dell’aria immessa in ambiente.
Facilmente estraibile è costruito con
materiali rigenerabili, può essere pulito
mediante lavaggio.
BATTERIA DI SCAMBIO TERMICO
In tubo di rame ed alettatura in alluminio
bloccata mediante espansione meccanica
dei tubi.
STRUTTURA PORTANTE
È realizzata in lamiera zincata. Ogni appa-
recchio è dotato di bacinella raccolta
condensa.
MOBILE DI COPERTURA
Realizzato in lamiera verniciata a caldo con
polveri poliuretaniche dopo trattamento
di passivazione per garantire alta resi-
stenza alla ruggine e alla corrosione.
COMPRESSORE
Di tipo ermetico rotativo ad elevata efficien-
za, azionato da motore elettrico a due poli
con protezione termica interna.
VALVOLA PRESSOSTATICA
Modula la portata dell’acqua allo scambia-
tore in modo da mantenere la pressione
di condensazione costante.
CONDENSATORE AD ACQUA
Del tipo a piastre in acciaio inox AISI 316.
PRESSOSTATO DI ALTA
A norme TÜV, del tipo miniguard a taratu-
ra fissa e riarmo manuale. Blocca il fun-
zionamento del compressore nel caso
il fluido refrigerante superi la massima
pressione di utilizzo.
ACCESSORI

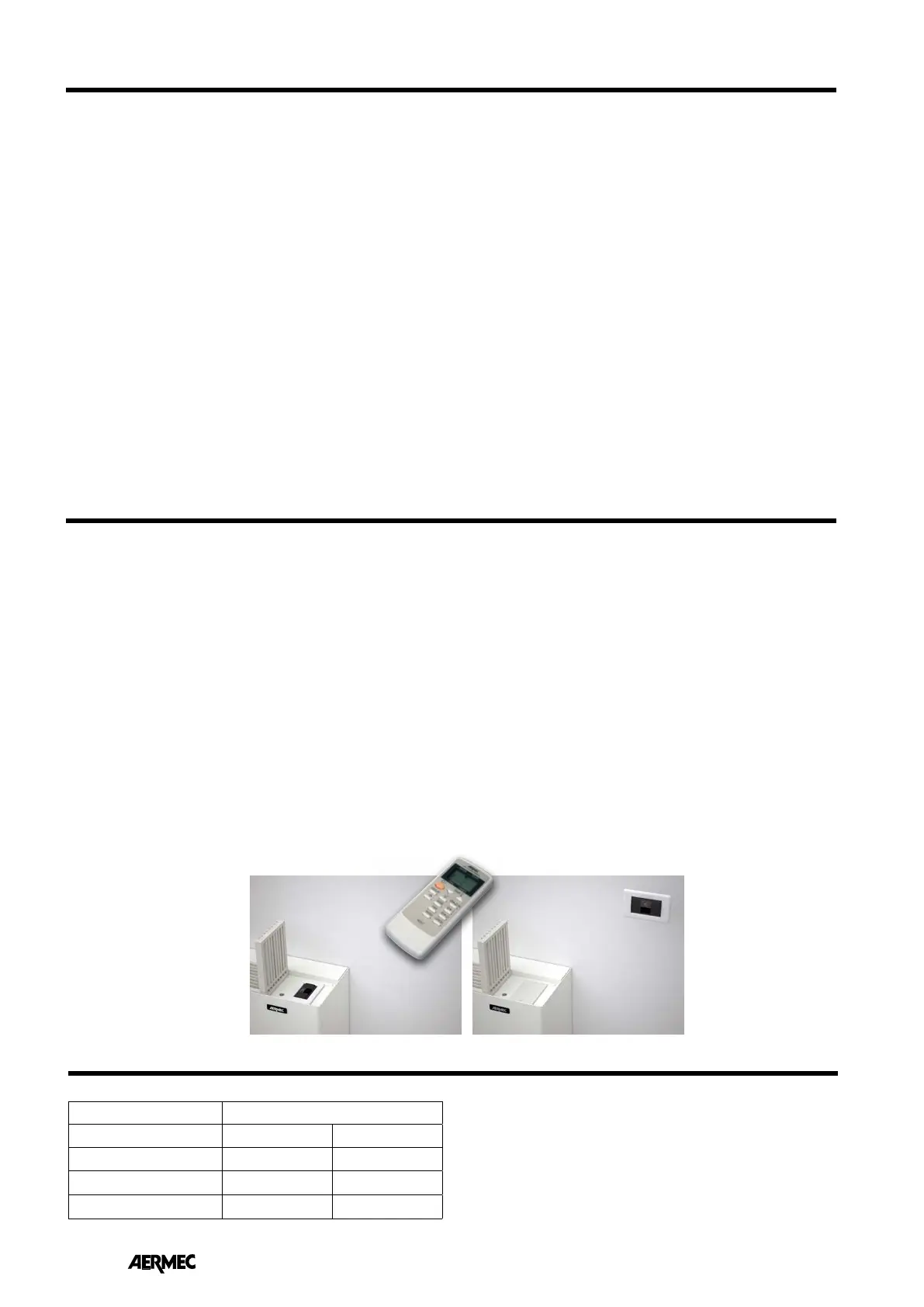

TL 3 KIT TELECOMANDO CON RICEVITORE
Accessorio obbligatorio, telecomando,
indispensabile per il funzionamento
dell'unità. Il kit é costituito da un teleco-
mando, da un ricevitore di segnali I.R.,
dal cavo di collegamento lungo 8 metri,
da una scatola rettangolare da incasso
Modulo 503 (di cui uno solo occupato
dal ricevitore, gli altri 2 moduli sono a
disposizione anche per altri usi) e da una
placchetta di copertura color bianco.
Il ricevitore IR può essere installato:
- a bordo dell'unità, il ricevitore IR è allog-
giato sotto la griglia, invisibile dall'ester-
no.
- incassato a parete e collegato all'unità
con il cavo dedicato (8 metri).
BVR 1 BATTERIA DI RISCALDAMENTO AD
ACQUA
La batteria di riscaldamento funzionan-
te ad acqua calda può essere installata
nell’unità e posizionata sopra la batteria
evaporante. Nella batteria è presente
una sonda di minima temperatura, tale
sonda impedisce il funzionamento dei
ventilatori quando la temperatura dell’ac-
qua è inferiore a 35°C.
BR 26 BATTERIA DI RISCALDAMENTO
ELETTRICA
È costituita da una resistenza elettrica del
tipo corazzato da 1200 Watt. A corredo
della resistenza elettrica è fornita una
lamiera a protezione dell’isolamento del
mobile di copertura. La batteria è fornita
completa di termostati di sicurezza a riar-
mo manuale e automatico.
Accessori disponibili
Mod. FW130R FW160R
TL3
✔ ✔
BVR 1
✔ ✔
BR 26
✔ ✔
TABELLA DI COMPATIBILITÀ DEGLI ACCESSORI
TL 3
Kit Accessorio obbligatorio
Ricevitore TL3 montato a bordo TL3-Empfänger an der Wand montiert
