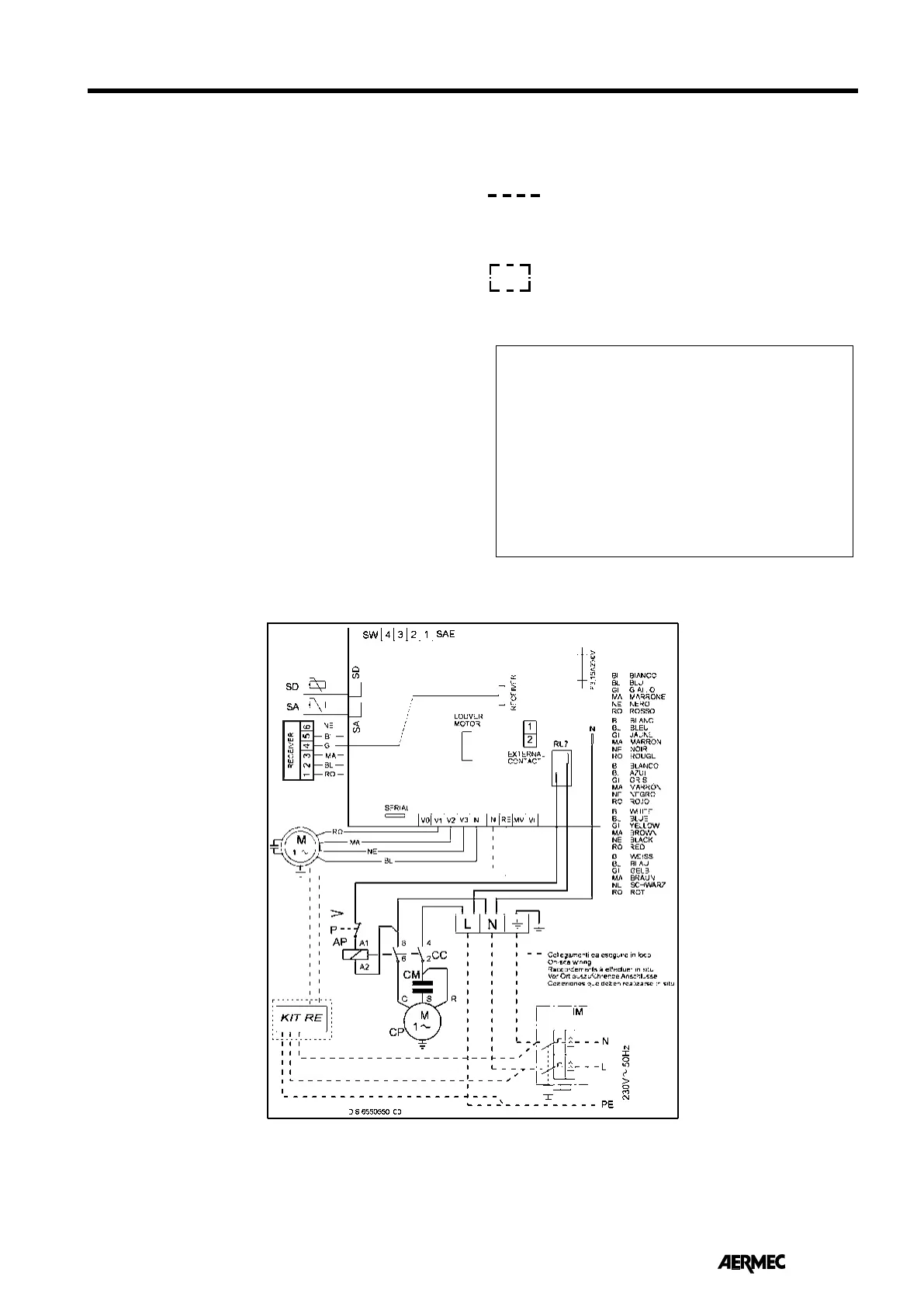

SCHEMI ELETTRICI • WIRING DIAGRAMS • SCHEMAS ELECTRIQUES • SCHALTPLÄNE
MV
AP Pressostato di alta pressione • High pressure switch
Pressostat haute pression • Hochdruckwächter
CP Compressore •
Compressor
Compresseur • Verdichter
F Fusibile • Fuse
Fusible • Schmelzsicherung
MV Motore ventilatore • Fan motor
Moteur ventilateur • Gebläsemotor
PE Collegamento di terra • Ground connection
Prise de terre • Erdanschluss
KIT RE Resistenza elettrica BR26 • Electic heater BR26
Résistance éléctrique BR26 • Elektr. Heizregister BR26
RL Relè • Relay • Rélais • Relais
SA Sonda ambiente • Room sensor
Sonde ambiance • Raumtemperaturfühler
SC Scheda di controllo • Electronic control board
Platine de contrôle • Steuerplatine
SD Sonda scambiatore interno • Indoor coil sensor
Sonde échangeur intérieur • Innerer Wärmetauscherfühler
SW Sonda acqua • Water temperature sensor
Sonde eau • Wassertemperaturfühler
Collegamenti da eseguire in loco
Field wiring
Raccordements à brancher sur le chantier
Am Aufstellungsort auszuführende Verkabelung
Componenti non forniti • Components not supplied
Composants non fournis • Nicht gelieferte Teile
LEGENDA PER SCHEMI ELETTRICI • WIRING DIAGRAMS LEGEND
LEGENDE SCHEMAS ELECTRIQUES • ZEICHENERKLÄRUNG DER SCHALTPLÄNE
BL = Blu GR = Grigio GY = Giallo-Verde
Blue Gray Yellow-Green
Bleu Gris Jaune-Vert
Blau Grau Gelb-Grün
MA = Marrone NE = Nero P = Porpora
BR Brown BK Black Purple
Marron Noir Pourpre
Braun Schwarz Purpurrot
RO = Rosso BI = Bianco GI = Giallo
Red White Yellow
Rouge Blanc Jaune
Rot Weiß Gelb
Gli schemi elettrici sono soggetti ad un continuo aggiornamento, è obbligatorio quindi fare riferimento a quelli a bordo macchina.
All wiring diagrams are constantly updated. Please refer to the ones supplied with the unit.
Nos schémas électriques étant constamment mis à jour, il faut absolument se référer à ceux fournis à bord de nos appareils.
Die Schaltpläne werden ständig aktualisiert, deswegen muss man sich stets auf das mit dem Gerät gelieferte Schaltschema beziehen.
El cableado de las máquinas es sometido a actualizaciones constantes. Por favor, para cada unidad hagan referencia a los esquemas suministrados con la misma.
