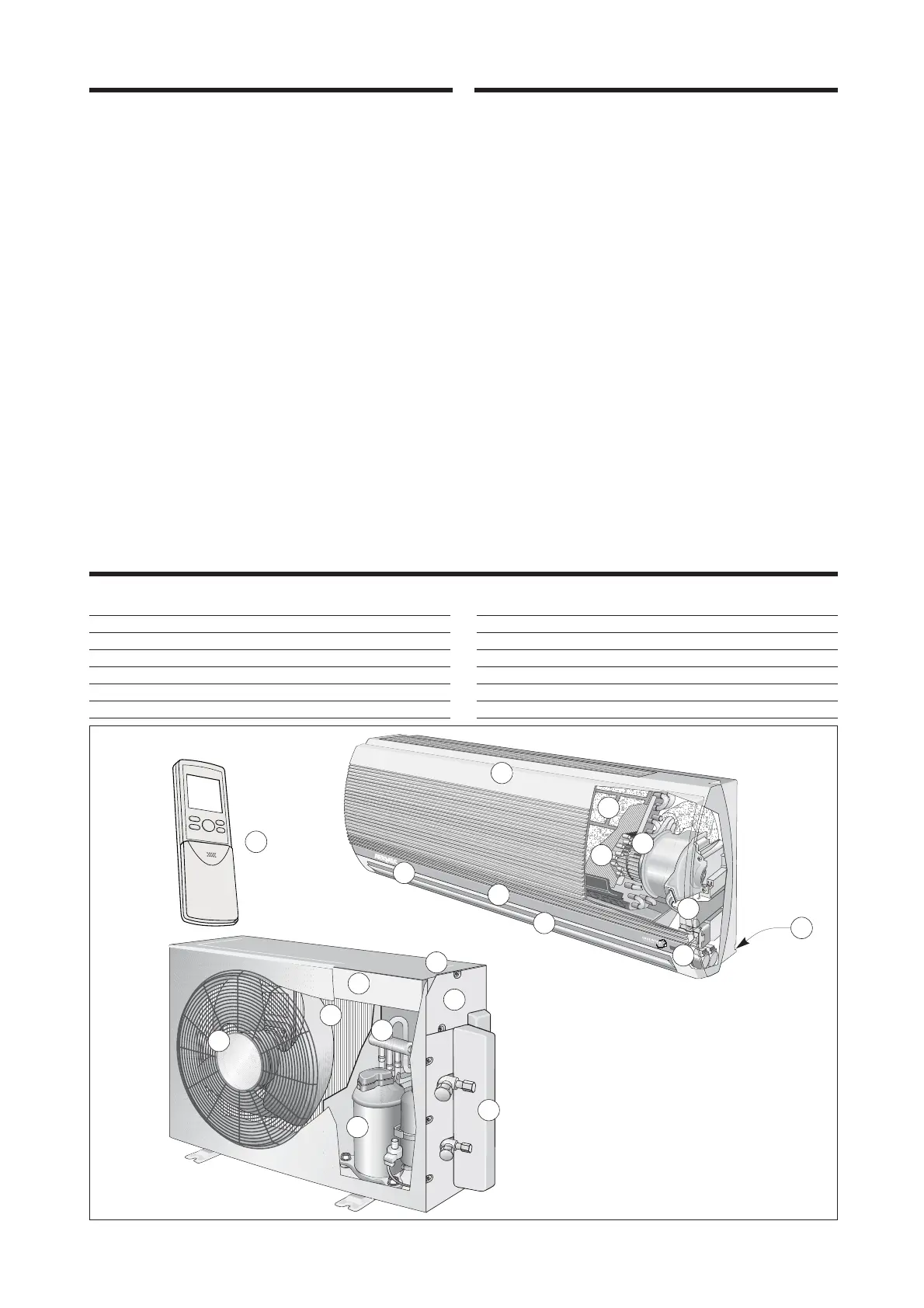

AERMEC MIH - Composants Principaux • Hauptkomponenten

27
1 Meuble de couverture • Gehäuse
2 Carte de contrôle • Überwachungseinschub
3 Groupe de ventilation • Lüftereinheit
4 Récepteur • Empfänger
5 Batterie d’échange thermique • Wärmetauschbatterie
6 Déflecteur débit d’air • Gebläseablenkblech
7 Filtre à air • Luftfilter
8 Télécommande • Fernbedienung
9 Vanne inversion cycle • Umkerventil
10 Compresseur “DC Inverter” • Verdichter “DC Inverter”
11 Bornier • Klemmenleiste
12 Raccords frigorifiques • Kältemittelanschlüsse
13 Affichage • Display
14 Plasmacluster (MIHP-E) • Plasmacluster (MIHP-E)
PRINCIPAUX COMPOSANTS • HAUPTKOMPONENTEN
DESCRIPTION
Climatiseur multisplit Inverter à pompe de chaleur, fonc-
tionnant avec du gaz frigorifique R410A.
Les deux types d'unités extérieures (appelées ce manuel
MIH-C), de dimensions différentes, peuvent commander
respectivement deux et trois unités intérieures (dans ce
manuel elles sont appeleés MIH-E dans la version standard e
MIHP-E dans la version équipée de Plasmacluster), cette
même unité extérieure peut être reliée en même temps à des
unités interieures standard et Plasmacluster).
Chaque unité intérieure est livrée avec une télécommande
portable à rayons infrarouges, qui peut être également fixée
à la paroi au moyen d'une vis spéciale (fournie).
La nouvelle série d'appareils MIH-C est équipée d'un nouveau
compresseur inverter en courant continu (DC Inverter), per-
mettant d'améliorer l'efficacité du système en réduisant la
consommation moyenne saisonnière.
COMBINAISONS CONSEILLEES
Unité extérieure MIH 180 C:
Composition des 2 unités intérieures :
- 2 x MIH/MIHP 070 E
- 2 x MIH/MIHP 090 E
- MIH/MIHP 070 E + MIH/MIHP 090 E
- MIH/MIHP 070 E + MIH/MIHP 120 E
Unité extérieure MIH 240 C:
Composition des 3 unités intérieures :
- 3 x MIH/MIHP 070 E
- 2 x MIH/MIHP 070 E + MIH/MIHP 090 E
- 2 x MIH/MIHP 070 E + MIH/MIHP 120 E
- 2 x MIH/MIHP 090 E + MIH/MIHP 070 E
BESCHREIBUNG
Multisplit-Klimagerät mit Inverter-Einrichtung und
Wärmepumpe, Betrieb mit Kältemittel R410A.
Die Außeneinheiten sind (In diesem Handbuch sind die
Außeneinheiten MIH-C, die Inneneinheiten in der Standard-
Ausführung MIH-E, die Inneneinheiten mit Filter
Plasmacluster MIHP-E genannt). Die gleiche Außeneinheit
kann gleichzeitig mit Inneneinheiten MIH-E und MIHP-E
verbunden werden.
Jede Inneneinheit hat eine eigene Infrarot-Fernbedienung,
die auf Wunsch mit einer beiliegenden Spezialschraube an
der Wand befestigt werden kann.
Die Modelle der neuen Baureihe MIH-C sind mit einem
Inverter-Kompressor (Gleichstrom- Inverter) versehen, welcher
den durchschnittlichen Energieverbrauch reduziert und
somit die Leistungsfähigkeit des Systems verbessert.
EMPFOHLENE KOMBINATIONEN
Außeneinheit MIH 180 C:
Aufbau der 2 Inneneinheiten:
- 2 x MIH/MIHP 070 E
- 2 x MIH/MIHP 090 E
- MIH/MIHP 070 E + MIH/MIHP 090 E
- MIH/MIHP 070 E + MIH/MIHP 120 E
Außeneinheit MIH 240 C:
Aufbau der 3 Inneneinheiten:
- 3 x MIH/MIHP 070 E
- 2 x MIH/MIHP 070 E + MIH/MIHP 090 E
- 2 x MIH/MIHP 070 E + MIH/MIHP 120 E
- 2 x MIH/MIHP 090 E + MIH/MIHP 070 E
10
1
2
3
4
6
7
9
5
3
8
5
1
MIH - E
MIHP - E
MIH - C
11
11
12
12
13
14
