CARATTERISTICHE
•
FEATURES
LEGENDA PER IL LAY-OUT DEL
CIRCUITO FRIGORIFERO
Sigla Descrizione
AP = Pressostato di alta
BP = Pressostato di bassa
CN = Condensatore
CP = Compressore
FD = Filtro deidratatore
IDL = Indicatore di liquido
RU = Rubinetto
S = Silenziatore
V = Ventilatore
KEY TO CHILLER CIRCUIT
LAY-OUT
Code Description
AP = High pressure switch
BP = Low pressure switch
CN = Heat exchanger (air side)
CP = Compressor
FD = Dehumidifier filter
IDL = Liquid indicator
RU = Cock
S = Muffler
V = Fan
V
FD
IDL
CP
RU
RU
CP
RU
FD
IDL
fi
CN
RU
fi
AP
BP BP
AP
CN
V
S* S*
NRA-C 202 - 252 - 302 - 352 - 402 - 502
* = escluso - excluding NRA-C 352
CIRCUITI FRIGORIFERI • CHILLER CIRCUIT

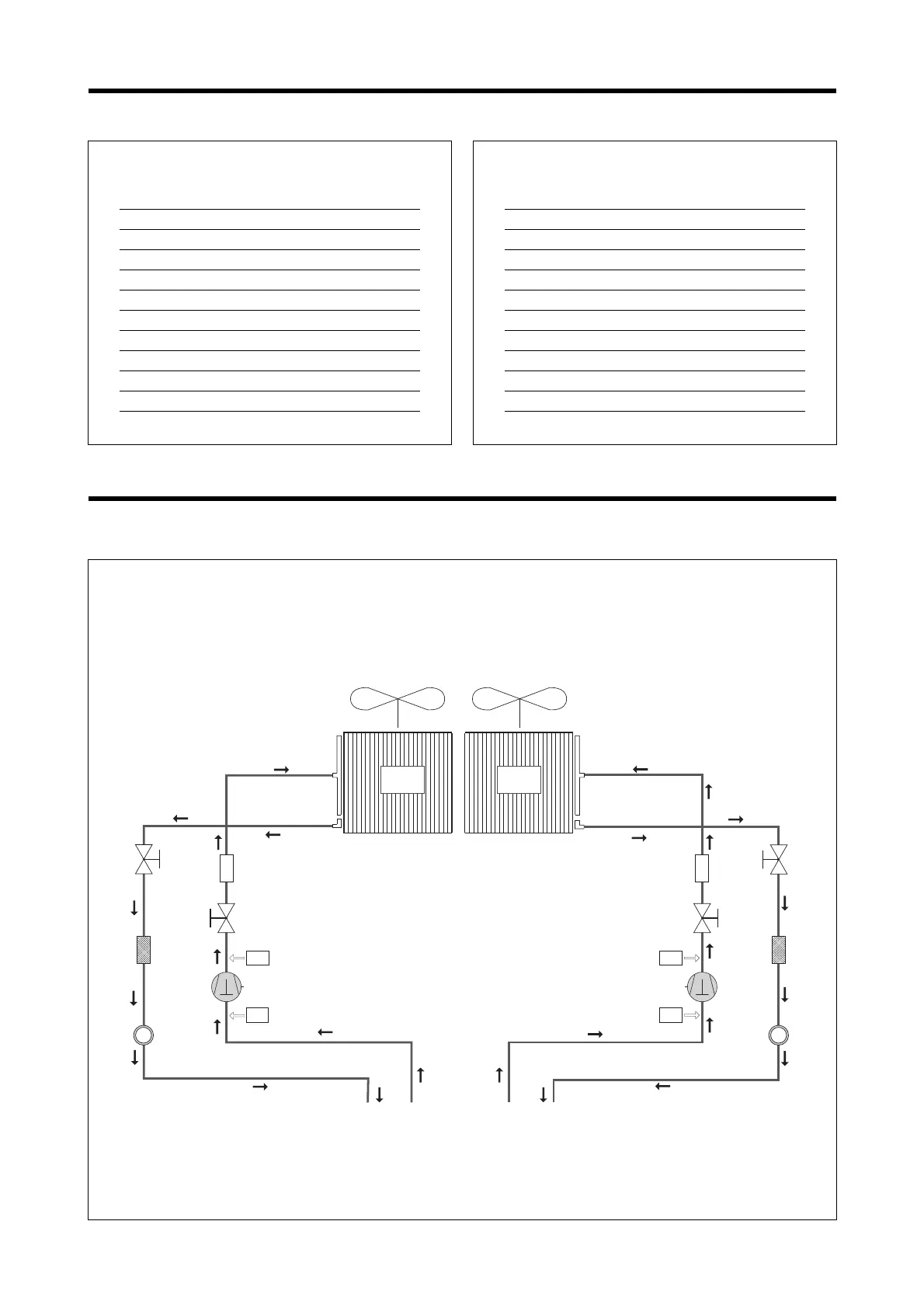

LAY-OUT CIRCUITO FRIGORIFERO E DISPOSITIVI DI CONTROLLO
LAY-OUT OF CHILLER CIRCUIT AND CONTROL DEVICES
