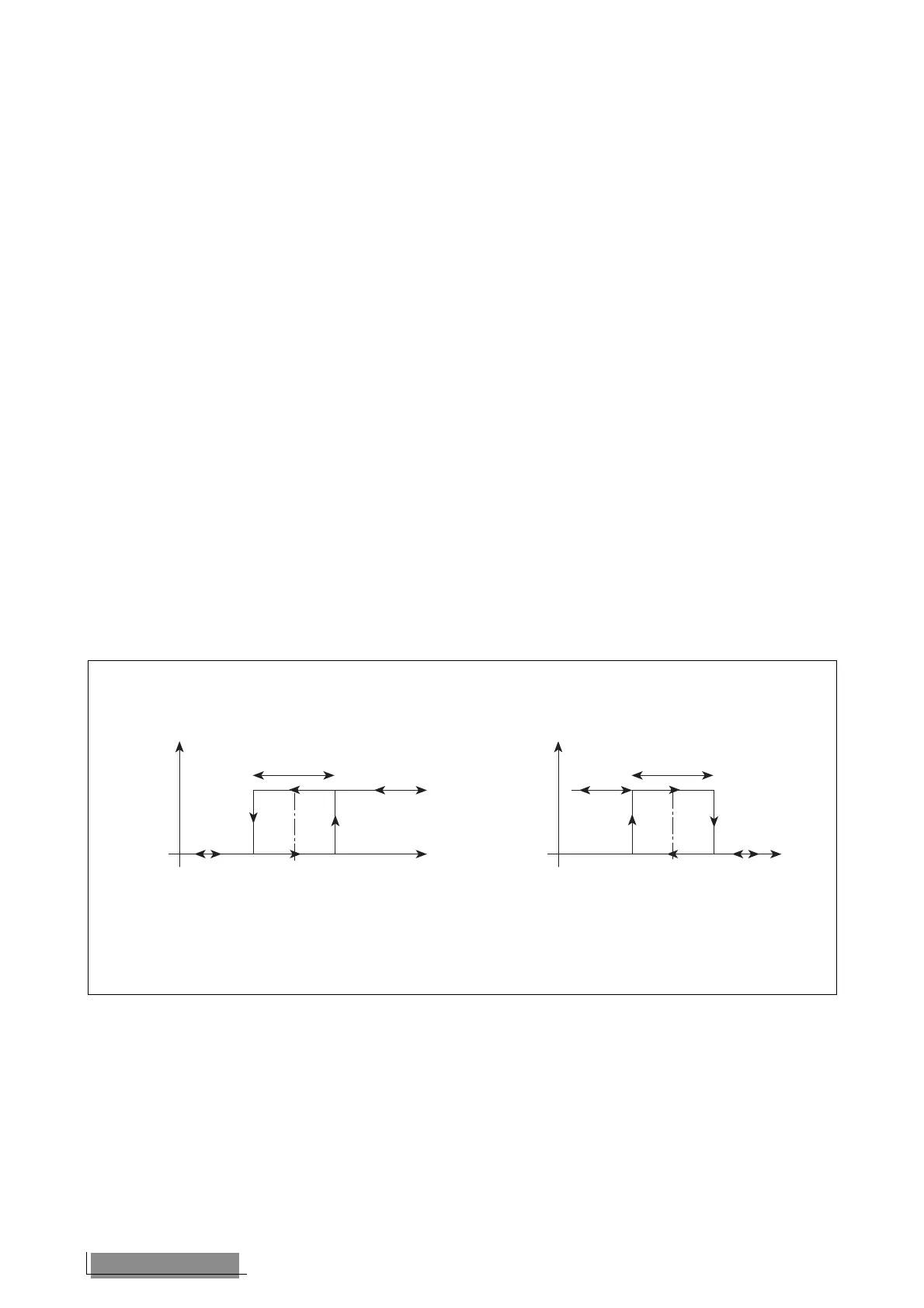

Termostato Freddo ad un gradino
One Step Cooling Thermostat
Termostato Caldo ad un gradino
One Step Heating Thermostat
DG = Differenziale
TsetF = Set freddo
TsetC = Set caldo
TIA = Temperatura acqua in ingresso
Po = Potenza resa
DG = Differential
TsetF = Cooling set point
TsetC = Heating set point
TIA = Temperature of Inlet Water
Po = Capacity
a) primary (regardless of the condition of the control):
high pressure;
water differential pressure switch.
b) secondary:
low pressure;
antifreeze;
compressor overload.
c) storage and possibility of display of main operating
parameters at time of safety device cut in.
• display of the following parameters:
water inlet temperature;
water outlet temperature;
• alarm display.
• set point adjustment:
a) without password:
heating set point;
cooling set point;
differential.
b) with password:
antifreeze set point;
low pressure delay time;
high and low pressure alarm settings;
Autostart;
Reset compressor hourmeter;
access code.
It is possible to connect the teminals 1-2 of M7 with an
external alert signal. The normally-opened contact is without
tension and can control a load of 250 V ~ 1A.
The following is a detailed description of the main functions
managed by the microprocessor.
– OPERATION THERMOSTAT
The diagrams below illustrate the calculations of the various
intervention steps of the machine, on the basis of the set
operating parameters.
– COMPRESSOR MANAGEMENT (CP)
The microprocessor activates the compressor according to
the water inlet temperature, and controls the maximum
number of hourly start-ups.
The compressor always remains off for at least one minute
after it has been turned off; at least ten minutes must pass
after the last start-up.
a) principali (indipendenti dall’integrità della scheda
di controllo):
alta pressione;
pressostato differenziale acqua.
b) secondari:
bassa pressione;
antigelo;
sovraccarico compressore.
c) memorizzazione e possibile visualizzazione dei
principali parametri di funzionamento al momento
dell’intervento di una delle sicurezze.
• visualizzazione dei seguenti parametri:
temperatura ingresso acqua;
temperatura uscita acqua;
• visualizzazione allarmi.
• impostazioni set:
a) senza parola d'ordine:
set caldo;
set freddo;
differenziale.
b) con parola d'ordine:
set antigelo;
tempo esclusione bassa pressione;
set allarmi alta e bassa pressione;
Autostart;
Azzeramento ore compressore;
codice di accesso.
Ai morsetti 1-2 di M7 è possibile collegare una segnalazione
esterna di Allarme. Il contatto, normalmente aperto, è privo
di tensione e può comandare un carico da 250 V ~ 1A.
Di seguito sono descritte in dettaglio le principali funzioni
gestite dalla scheda a microprocessore.
– TERMOSTATO DI LAVORO
I grafici riportati di seguito illustrano come vengono calcolati
i vari gradini d’intervento della macchina a seconda dei set
di funzionamento impostati.
– GESTIONE COMPRESSORE (CP)
Il microprocessore attiva il compressore in base alla tempe-
ratura d’ingresso dell’acqua, controllando anche il numero
massimo di accensioni orarie.
Il compressore rimane sempre e comunque fermo per almeno
un minuto dopo lo spegnimento e devono inoltre essere tra-
scorsi almeno dieci minuti dall’ultima accensione.
10 Aermec S.p.A.
