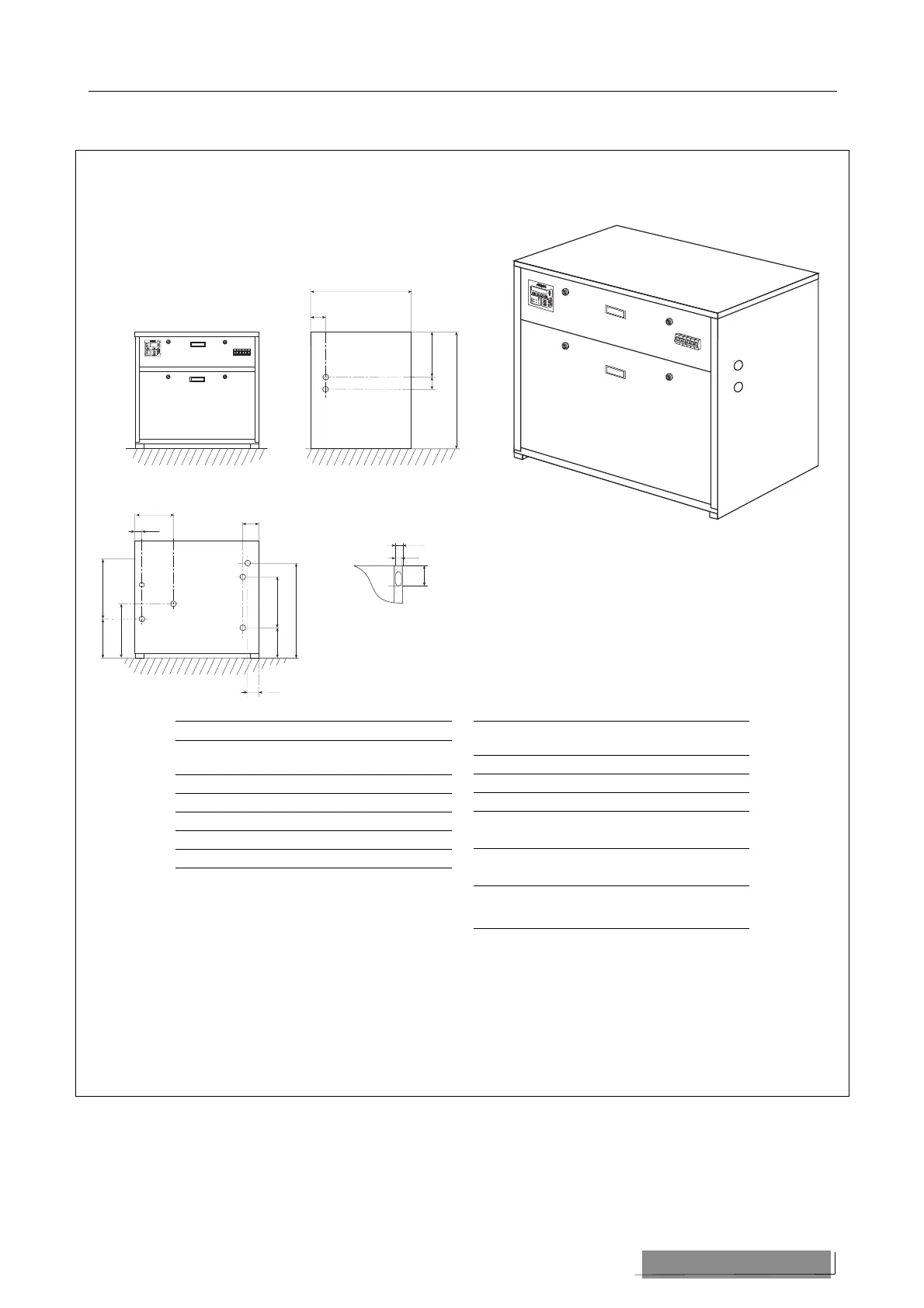

DIMENSIONI • DIMENSIONS (mm)
NRW A / HA / EA - 57 - 77 - 107 - 127
NRW - A - HA
Alimentazione acqua • Water supply
Funzione Tipo • Type
Function
A St in 1”1/2 F
B St out 1”1/2 F
C Cr 1/2” F
E Cn out 1” M
F Cn in 1” M
St in = Ingresso Accumulo
Storage tank inlet
St out = Uscita Accumulo
Storage tank outlet
Cr = Caricamento impianto
Water loading unit
Cn in = Ingresso Condensatore
Condenser inlet
Cn out = Uscita Condensatore
Condenser outlet
NRW - EA
Funzione Tipo • Type
Function
A St in 1”1/2 F
B St out 1”1/2 F
C Cr 1/2” F
D*
dal condensatore
from condenser
E**
al condensatore
to condenser
* = Linea liquido • Liquid line :
Ø 12,7 mm
** = Linea gas • Gas line :
Ø 12,7 mm (NRW - 57EA)
Ø 18 mm (NRW - 77EA - 107EA)
Ø 22 mm (NRW - 127EA)
NRW Cod. 6557920_02 45
