105

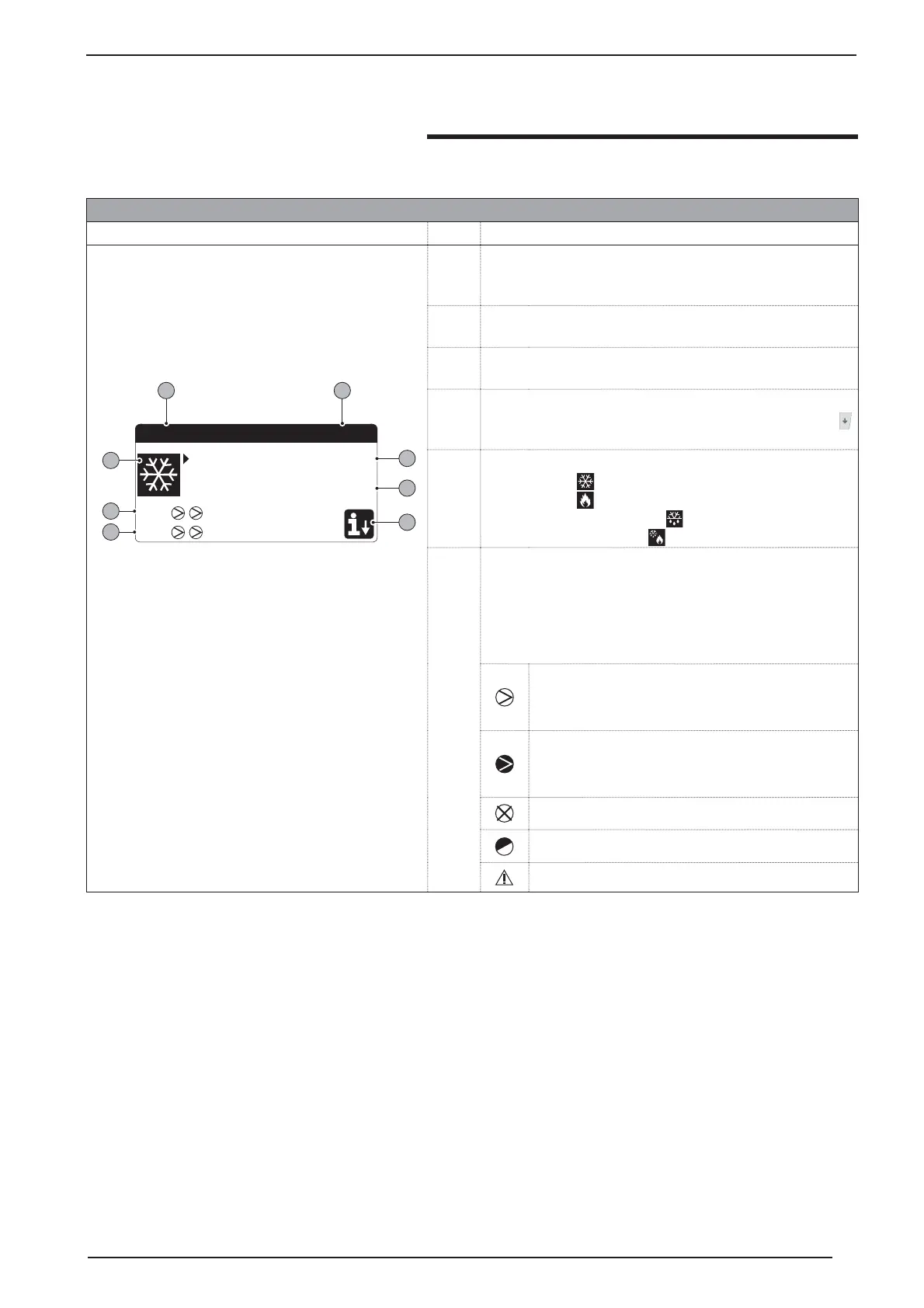

HAUPTMENÜ
Anzeige auf dem Display der Einheit Inhalt Anzeige/Parameter
A Datum und Uhrzeit: diese Daten werden ausschließlich in die-
sem Fenster angezeigt (Standardfenster beim Einschalten der
Einheit oder beim normalen Betrieb).
B Temperatur bei Eintritt in Verdampfer: zeigt die
Wassertemperatur im Rücklauf aus der Anlage an;
C Temperatur bei Austritt aus Verdampfer: zeigt die
Temperatur des von der Maschine erzeugten Wassers an;
D Taste QUICK MENÜ: Symbol, das den Zugriff auf das Quick-
Menü darstellt (für den Zugriff auf dieses Menü die Taste
drücken);
E Betriebsart: zeigt die Betriebsart der Einheit an:
• Kühlbetrieb (
);
• Heizbetrieb (
);
• Gleichzeitige Abtaufunktion (
);
• Separate Abtaufunktion (
);
F / G Zustand des Verdichters Kühlkreislauf 1 / 2: Darstellung
des Zustands der Verdichter der Kreisläufe 1 und 2 (falls die
Einheit über zwei Kühlkreisläufe verfügt) mit einem Symbol (soll-
te der Kreislauf 1 oder 2 aus mehreren Verdichtern bestehen,
wird für jeden Verdichter ein Symbol verwendet); die verwende-
ten Symbole sind:
• DAUER- Symbol = Verdichter AUS;
• BLINKENDES Symbol = Verdichter in der Startphase;
im Wartezustand auf die Zeitsteuerungen der
Sicherheitsvorrichtungen;
• DAUER- Symbol = Verdichter EIN;
• BLINKENDES Symbol = Verdichter in der Ausschaltphase;
im Wartezustand auf die Zeitsteuerungen der
Sicherheitsvorrichtungen;
Ausschalten des Verdichters erzwungen;
Verdichter eingeschränkt;
Alarm Verdichter;
HAUPTMENÜ
B
15/03/2010 14:30
In.Verd.: 11.1 C
Out.Verd.: 5.9 C
C1:
C2:
A A
C
D
E
F
G
o
o
