Struttura e navigazione menù

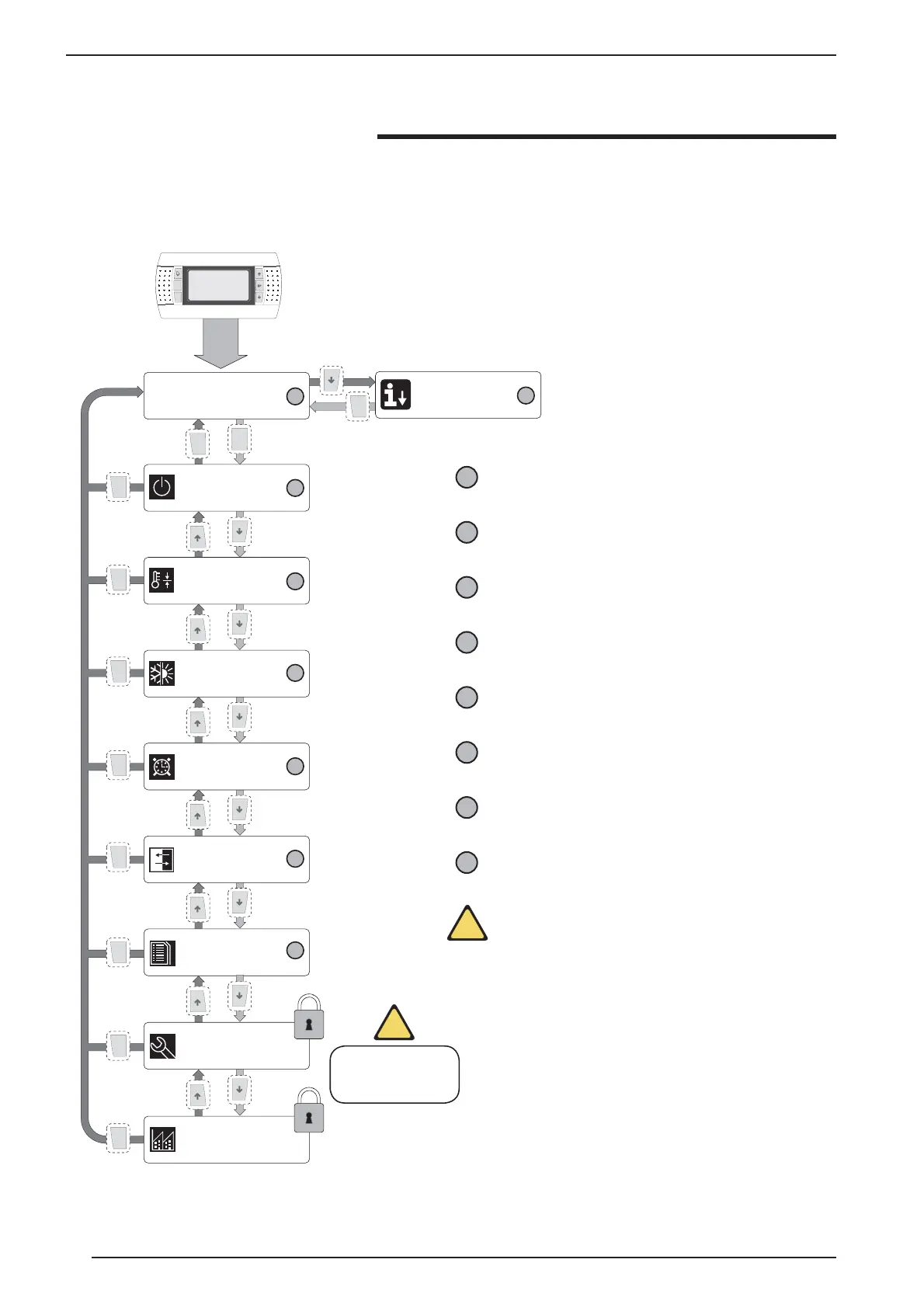

La navigazione nei vari menù per
la gestione delle unità NXW, è
rappresentata dallo schema pro-
posto a lato; in tale schema sono
rappresentati i vari menù tramite i
quali gestire le funzioni dell’unità,
ordinati per sequenza ed eviden-
ziando quali tasti funzione sia nces-
sario premere per navigare tra i vari
menù.
Prg
Esc
Esc
Esc
Prg
Esc
Esc
Esc
Esc
Esc
Esc
Esc
Esc
!
Menù principale Quick menù
ON - OFF
Menù
SET POINT
Menù
STAGIONE
Menù
FASCE ORARIE
Menù
INGRESSI/USCITE
Menù
STORICO ALLARMI
Menù ASSISTENZA
Questi menù sono protetti da
PASSWORD e possono esse-
re utilizzati solo da installato-
ri autorizzati.
3
1
4
5
6
7
8
2
1
2
Nel menù principale sono disponibili le informazioni fondamen-
tali sull’utilizzo dell’unità;
Il quick menù contiene alcune informazioni sul circuito frigori-
fero e sullo stato dei compressori dell’unità;
3
Questo menù contiene i comandi per accendere e spegnere
l’unità;
4
Questo menù contiene i parametri per l’impostazione dei set
point di lavoro per le varie modalità di funzionamento dell’unità;
5
Questo menù contiene i parametri per la selezione delle varie
modalità di funzionamento dell’unità;
6
Questo menù contiene i parametri per l’impostazione delle
fasce orarie;
7
Questo menù contiene i parametri legati alla gestione degl’in-
gressi e delle uscite pilotate dalla scheda dell’unità;
8
Questo menù contiene la lista degl’allarmi avvenuti sull’unità
ordinati per data;
!
Per informazioni più dettagliate sui parametri contenuti in ogni
menù, si rimanda al capitoli relativi ad ogni menù.
Menù COSTRUTTORE
