3

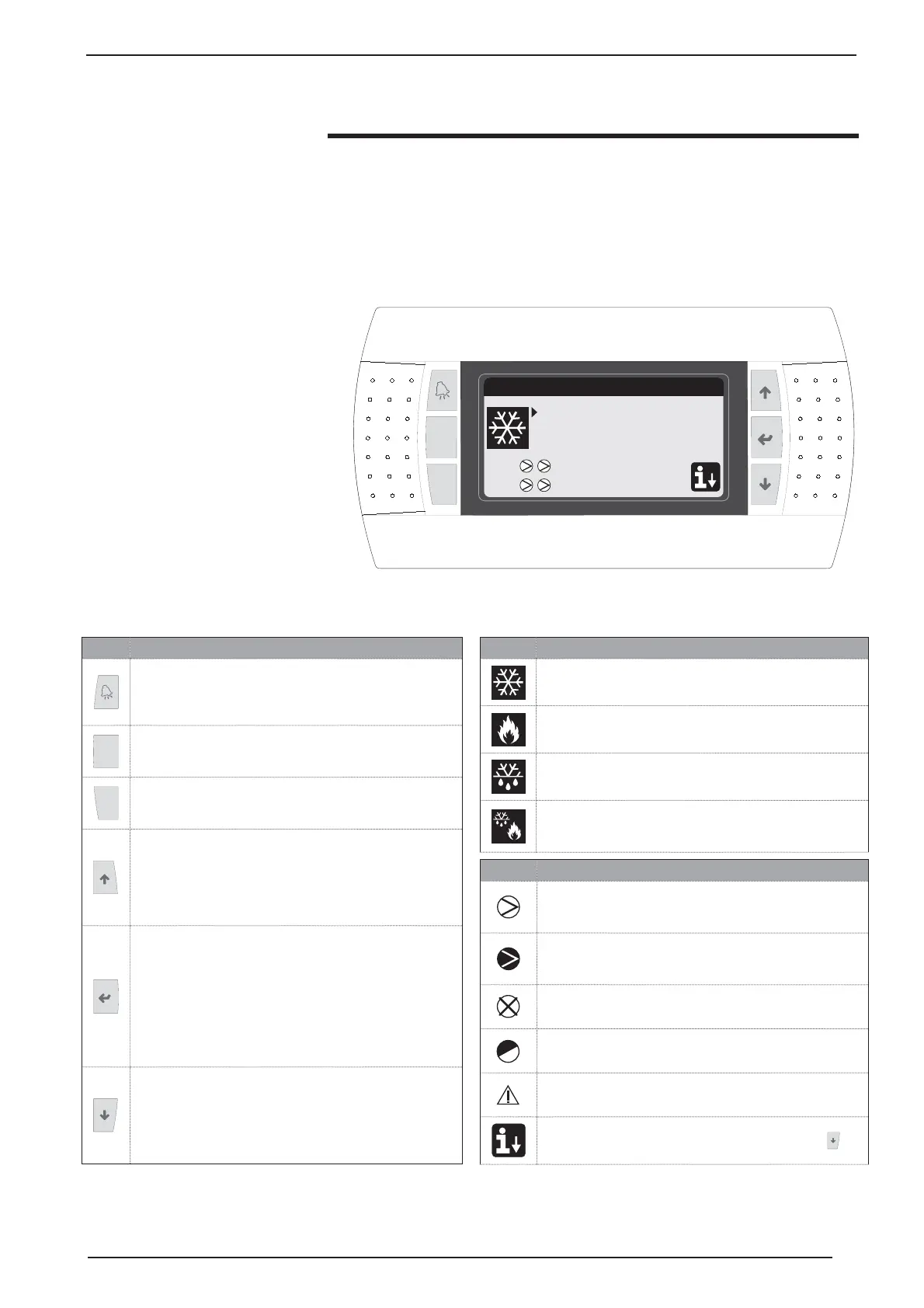

Interfaccia utente
Prg
Esc
15/03/2010 14:30
In.Evap.: 11.1 C
o
Out.Eva.: 5.9 C
o
C1:
C2:
replicare a distanza tutte le funzioni ed i
settaggi disponibili da bordo macchina.
Dopo un caso di mancanza di tensione,
l’unità è in grado di riavviarsi automa-
ticamente conservando le impostazioni
originali.
Il pannello comandi dell’unità permette
una rapida impostazione dei parametri
di funzionamento della macchina e la
loro visualizzazione. Il display è costitui-
to una matrice grafi ca di 132 x 64 pixel,
per la segnalazione del tipo di funziona-
mento la visualizzazione dei parametri
impostati e degli eventuali allarmi inter-
venuti. Nella scheda vengono memoriz-
zate tutte le impostazioni di default ed
eventuali modifi che. Con l’installazione
di pannello remoto PGD1, è possibile
Tasto Funzione
Tasto ALLARMI
• Una singola pressione visualizza la lista allarmi attivi;
• Una pressione prolungata (almeno 5 secondi) resetta l’al-
larme attivo;
Prg
Tasto ATTIVAZIONE MENÚ
• La pressione di questo tasto attiva la navigazione tra i
menù;
Esc
Tasto USCITA MENÚ
• La pressione di questo tasto riporta la visualizzazione al
menù precedente;
Tasto NAVIGAZIONE (+)
• La pressione di questo tasto durante la navigazione tra i
menù/parametri, permette di passare al menù/parametro
successivo;
• La pressione di questo tasto durante la modifica di un para-
metro, incrementa il valore del parametro selezionato;
Tasto NAVIGAZIONE (enter)
• La pressione di questo tasto durante la navigazione tra i
menù, permette di entrare nel menù selezionato;
• La pressione di questo tasto durante la navigazione tra i
parametri, permette di selezionare il parametro visualizzato
ed entrare in modalità modifica;
• La pressione di questo tasto durante la modifica di un
parametro, conferma le modifiche al valore del parametro
selezionato;
Tasto NAVIGAZIONE (-)
• La pressione di questo tasto durante la navigazione tra i
menù/parametri, permette di passare al menù/parametro
precedente;
• La pressione di questo tasto durante la modifica di un para-
metro, decrementa il valore del parametro selezionato;
Icona Significato
Modalità raffreddamento attivata
Modalità riscaldamento attivata
Modalità sbrinamento contemporaneo attivata
Modalità sbrinamento separata attivata; questa modalità è
disponibile solo per i modelli bi-circuito, nei quali è possibile
procedere allo sbrinamento impegnando un solo circuito;
Icona Significato
• Icona FISSA = Compressore SPENTO;
• Icona LAMPEGGIANTE = Compressore in fase di accensio-
ne, in attesa delle tempistiche di sicurezza;
• Icona FISSA = Compressore ACCESO;
• Icona LAMPEGGIANTE = Compressore in fase di spegni-
mento, in attesa delle tempistiche di sicurezza;
Compressore spento forzatamente;
Compressore limitato;
Compressore in allarme;
Accesso al “quick menù” tramite la pressione del tasto
L’interfaccia utente è rappresentata
da un display grafi co con sei tasti per
la navigazione; le visualizzazioni sono
organizzate tramite una gerarchia di
menù, attivabili tramite la pressione
dei tasti navigazione, il default nella
visualizzazione di questi menù e rap-
presentato dal menù principale; la na-
vigazione tra i vari parametri avviene
utilizzando i tasti freccia posti sul lato
destro del pannello; tali tasti vengono
utilizzati anche per la modifi ca dei pa-
rametri selezionati.
• TASTI COMANDO INTERFACCIA: • ICONE MENÚ PRINCIPALE:
