19

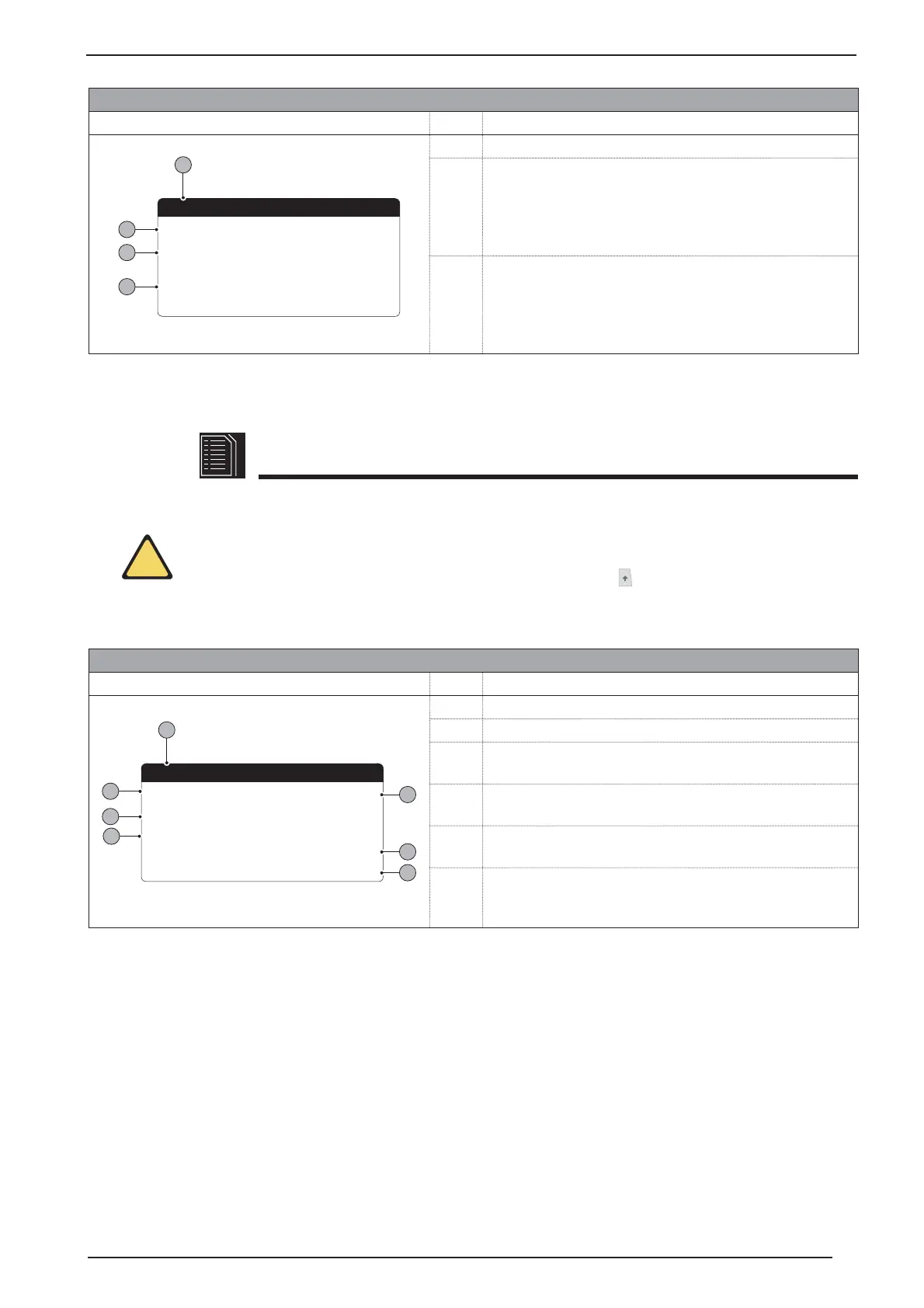

Menù INGRESSI/USCITE - Uscite digitali Valvole 4 vie
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
B Master: indica la tipologia di dato visualizzato; le visualizzazioni
possono essere:
• Ingressi analogici;
• Ingressi digitali;
• Uscite digitali;
C/D 12-13: indica lo stato delle valvole 4 vie indicate; lo stato di
questa uscita può essere uno dei seguenti:
• Chiuso = valvola in ON;
• Aperto =valvola in OFF;
• --- = valvola non presente;
B
Ingressi/Uscite
Master:Uscite dig.
A
C
12= Valv.4vie circ.1:
Aperto
13= Valv.4vie circ.2:
---
D
Menù STORICO ALLARMI - Esempio di allarme storicizzato
Visualizzazione sul display dell’unità Indice Visualizzazione
A Storico allarmi: Indica gli allarmi registrati in memoria.
B Data: indica la data e l’ora in cui l’allarme è scattato.
C Indice: indica l’indice con cui è salvato in memoria l’allarme;
minore è l’indice, più vecchio è l’allarme.
D Codice: indica il codice identificativo dell’allarme (vedi tabella
allarmi).
E Descrizione: breve descrizione dell’allarme.
F/G Ingresso-Uscita: indica il valore di temperatura ingresso ed
uscita acqua evaporatore, al momento in cui è scattato l’allar-
me in questione.
Storico ALLARMI
Il menù storico allarmi non contiene parametri utente come i menù precedentemente spiegati; ma al suo in-
terno e possibile scorrere gli ultimi 50 allarmi intervenuti, ordinati per data con registrate alcune informazioni
riguardo lo stato della macchina nel momento in cui l’allarme è avvenuto.
La navigazione in questo menù si può effettuare premendo il tasto (
), in quanto la prima visualizzazione
rappresenta l’ultimo allarme intervenuto, mentre l’allarme con indice 001 rappresenta l’allarme più vec-
chio memorizzato.
!
B
Storico allarmi
N.016 15:47
A
C
E
ALC30
Termico comp.2 circ.1
Ingr.evap:
Uscita evap:
26/03/10
16.9 C
o
20.9 C
o
F
G
D
