114

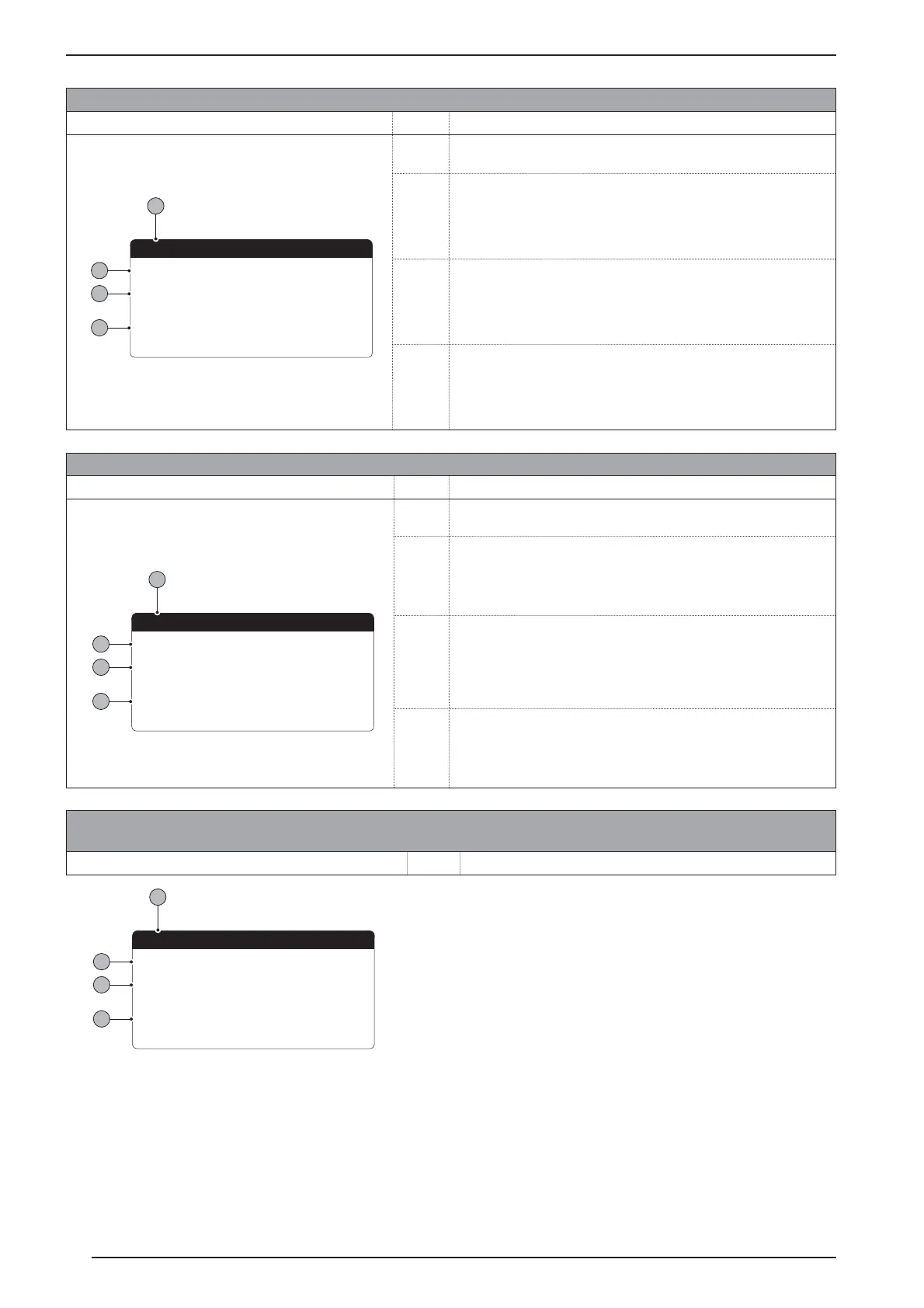

Menü EINGÄNGE/AUSGÄNGE - Digitaleingänge Durchflusswächter und Leistungsschutzschalter Verdichter
Anzeige auf dem Display der Einheit Inhalt Anzeige/Parameter
A Eingänge/Ausgänge: Angabe des Zustands der verschiedenen Eingänge/
Ausgänge.
B Master: Angabe der angezeigten Datenart; es können folgende Anzeigen
vorliegen:
• Analogeingänge;
• Digitaleingänge;
• Digitalausgänge;
C05: Angabe des Zustands vom Durchflusswächter auf dem Verdampfer;
einer der folgenden Zustände kann an diesem Eingang vorliegen:
• Geschlossen = normaler Betrieb;
• Offen = Überschreiten der Mindestschwelle für den Wasserdurchfluss
am Verdampfer (Alarm Durchflusswächter);
D06: Angabe des Zustands vom Leistungsschutzschalter am angegebenen
Verdichter; einer der folgenden Zustände kann an diesem Eingang vorliegen:
• Geschlossen = normaler Betrieb;
• Offen = die Last des Verdichters hat die maximale Schwelle überschritten
(Alarm Leistungsschutzschalter Verdichter);
B
Eingaenge/Ausgaenge
Master:Digitaleingaen.
A
C
05= Fluss Verda.:
Geschlossen
06= Temp.Verdi.1 Kr.1:
Geschlossen
D
Menü EINGÄNGE/AUSGÄNGE - Digitaleingänge Leistungsschutzschalter Verdichter 2 und Verdichterphasen
Anzeige auf dem Display der Einheit Inhalt Anzeige/Parameter
A Eingänge/Ausgänge: Angabe des Zustands der verschiedenen
Eingänge/Ausgänge.
B Master: Angabe der angezeigten Datenart; es können folgende
Anzeigen vorliegen:
• Analogeingänge;
• Digitaleingänge;
• Digitalausgänge;
C07: Angabe des Zustands vom Leistungsschutzschalter am angegebe-
nen Verdichter; einer der folgenden Zustände kann an diesem Eingang
vorliegen:
• Geschlossen = normaler Betrieb;
• Offen = die Last des Verdichters hat die maximale Schwelle über-
schritten (Alarm Leistungsschutzschalter Verdichter);
D08: Angabe des Zustands der Kontrolle der Phasen an den Verdichtern;
einer der folgenden Zustände kann an diesem Eingang vorliegen:
• Geschlossen = normaler Betrieb;
• Offen = es wurden falsche Phasen am angegebenen Verdichter
erfasst (schwerwiegender Alarm);
B
Eingaenge/Ausgaenge
Master:Digitaleingaen.
A
C
07= Temp.Verdi.2 Kr.1
Geschlossen
08= Schw. Alarm:
Geschlossen
D
Menü EINGÄNGE/AUSGÄNGE - Digitaleingänge Zustand Druckwächter für MAXIMALEN/MINIMALEN Druck
(Kaltekreis 2)
Anzeige auf dem Display der Einheit Inhalt Anzeige/Parameter
B
Eingaenge/Ausgaenge
Master:Digitaleingaen.
A
C
09= Hochdr. Kreisl.2:
Geschlossen
10= Niederdr. Kreisl.2:
Geschlossen
D
