10
IHLPCLJ 1809 - 6887206_04

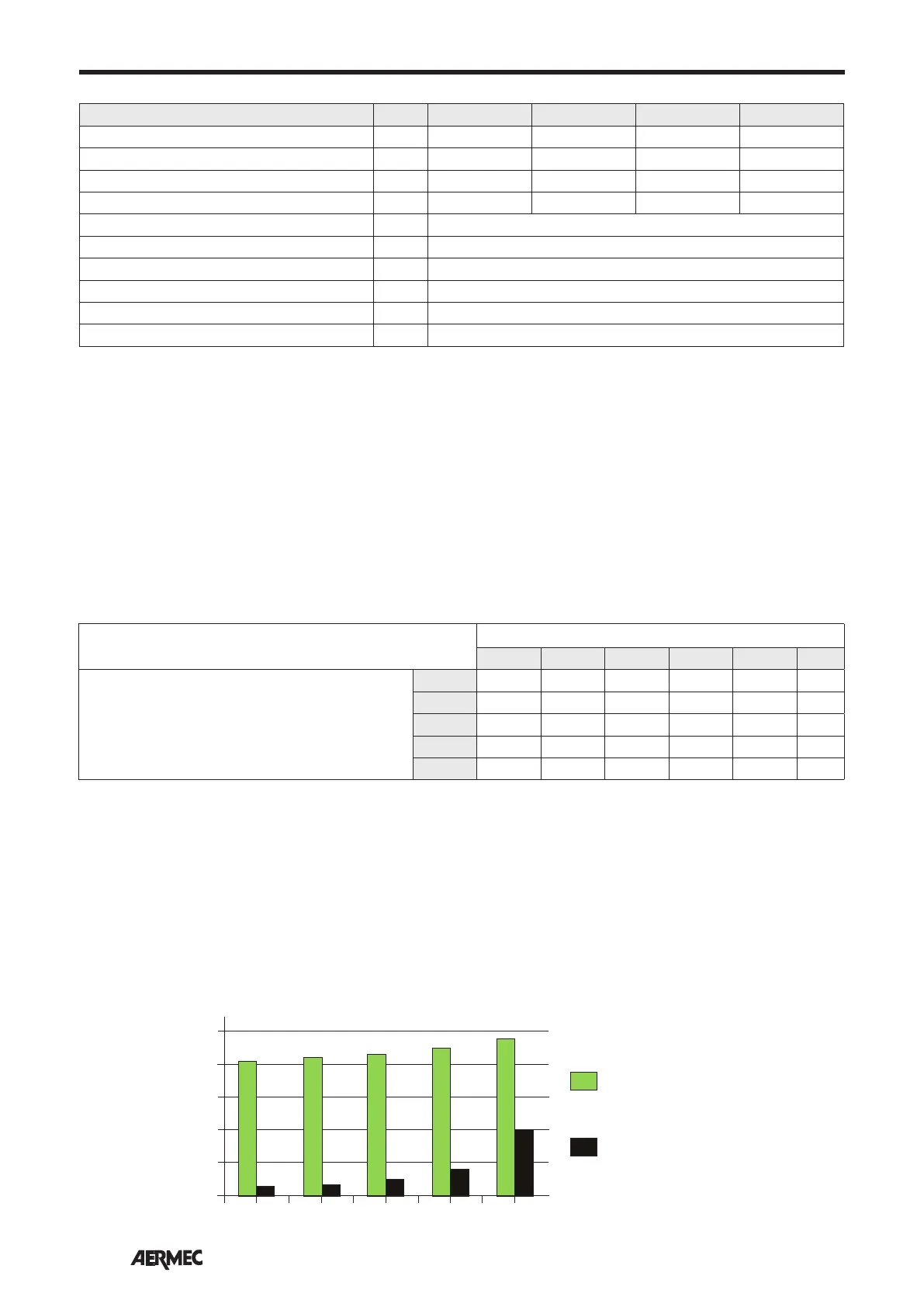

DATI TECNICI E LIMITI DI FUNZIONAMENTO
Le prestazioni sono riferite alle seguenti condizioni:
- alla massima velocità motore;
- la potenza assorbita totale è data dalla somma della potenza
assorbita dall'unità con la potenza assorbita dagli accessori collegati
e dichiarata nei relativi manuali.
HL 11 / 11M 16 / 16M 26 / 26M 36 / 36M
Resa termica (massima) (ingresso acqua 70°C) [W] 2010 2910 4620 5940
Resa frigorifera (massima) (ingresso acqua 7°C) [W] 840 1200 2030 2830
Potenza assorbita (massima) [W] 18 32 35 42
Corrente assorbita (massima) [A] 0,09 0,15 0,18 0,22
Temperatura ingresso acqua (massima) [°C] 80
Pressione d’esercizio (massima) [bar] 8
Limiti di temperatura ambiente Ta 0°C < Ta < 40°C
Limiti di umidità relativa nell’ambiente U.R. U.R. < 85%
Grado di protezione IP 20
Alimentazione elettrica [V~Hz] 230V ( ±10% ) ~ 50Hz
Temperatura dell’acqua
Al fine di evitare stratificazioni di aria
nell’ambiente, ed avere quindi una
migliore miscelazione, si consiglia di non
alimentare il ventilconvettore con acqua
più calda di 65°C.
L’uso di acqua con temperature elevate
potrebbe provocare scricchiolii dovuti alle
diverse dilatazioni termiche degli elementi
(plastici e metallici), ciò comunque non
provoca danni all’unità se non si supera la
massima temperatura di esercizio.
Minima temperatura media dell’acqua
Se il ventilconvettore funziona in
modo continuativo in raffrescamento
all’interno di un ambiente con elevata
umidità relativa, si potrebbe avere
formazione di condensa sulla mandata
dell’aria e all’esterno dell’apparecchio.
Tale condensa, potrebbe depositarsi
sul pavimento e sugli eventuali oggetti
sottostanti.
Per evitare fenomeni di condensazione
sulla struttura esterna dell’apparecchio
con ventilatore in funzione, la
temperatura media dell’acqua non deve
essere inferiore ai limiti riportati nella
tabella sottostante, che dipendono dalle
condizioni termo-igrometriche dell’aria
ambiente.
I suddetti limiti si riferiscono al
funzionamento con ventilatore in moto
alla minima velocità.
MINIMA TEMPERATURA MEDIA ACQUA [°C]
Temperatura a bulbo secco dell’aria ambiente
21 23 25 27 29 31
Temperatura a bulbo umido
dell’aria ambiente
15 3 3 3 3 3 3
17 3 3 3 3 3 3
19 3 3 3 3 3 3
21 6 5 4 3 3 3
23 - 8 7 6 5 5
Diametro particelle [µm]
Efficienza frazionale [%]
= Filtro serie HL Aermec
= Filtro standard per ventilconvettori
FILTRO ARIA PRECARICATO ELETTROSTATICAMENTE
