AUTOTEST
La présence de la fonction d'Autotest permet de s'assurer du fonctionnement du ventilo-convecteur.
La séquence d'Autotest est la suivante :

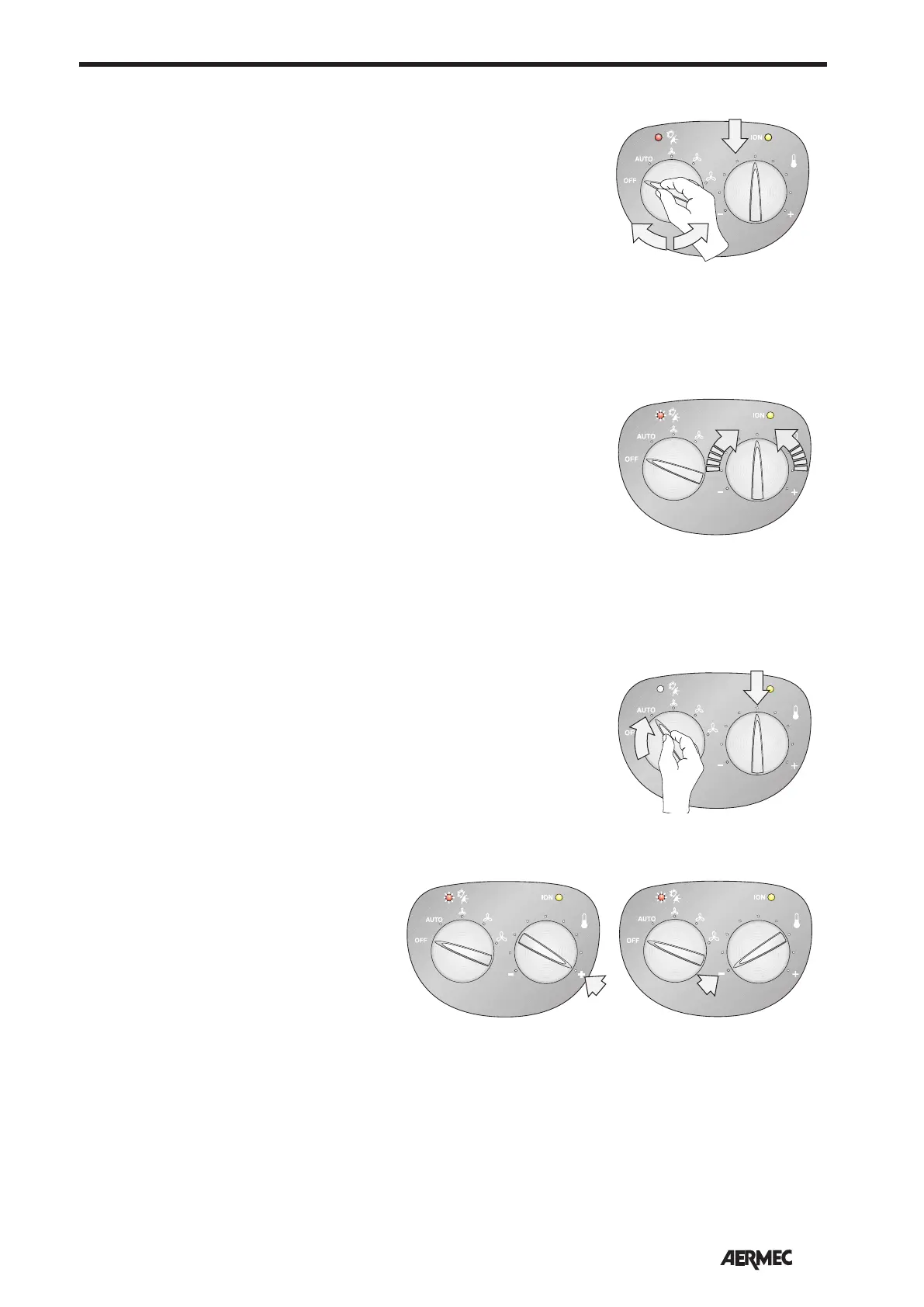

1) Sélecteur (D) sur la position centrale.
2) Sélecteur (A) sur la position OFF.
3) En intervenant sur le sélecteur (A), effectuer rapidement la séquence :
AUTO → OFF → V1 → OFF → V2 → OFF → V3 → OFF
On est alors dans le mode autotest.
La modalité Autotest s'interrompt automatiquement après trois minutes.
Dans le mode AUTOTEST on peut contrôler le fonctionnement des sorties, des sondes de température et la précision des
sélecteurs de commande.
CONTROLE DE LA PRECISION DU SÉLECTEUR :
Dans le mode autotest on peut visualiser la précision du sélecteur de température sur la Led (C), avec :
clignotements Rouge = dizaines,
clignotements Bleu = unités,
clignotements Fuchsia = dixièmes,
La séquence de Contrôle des Sondes est la suivante :
1) Sélecteur (A) sur la position OFF.
2) Sélecteur (D) sur toutes les positions, à l'exclusion des positions extrêmes (utilisées pour le contrôle des sondes).
CONTROLE DES SORTIES :
Depuis le mode autotest, porter le sélecteur A sur la position AUTO ; la LED FUCHSIA clignote :
1) Avec le sélecteur (A) sur la position AUTO on contrôle le fonctionnement de l'ailette motorisée (si le kit de motorisation
est installé).
La Led jaune (D) effectue des cycles de 1 clignotement.
2) Avec le sélecteur (A) sur la position V1 la vitesse minimale V1 s'allume.
La Led jaune (D) effectue des cycles de 2 clignotements.
3) Avec le sélecteur (A) sur la position V2 la vitesse moyenne V2 s'allume.
La Led jaune (D) effectue des cycles de 3 clignotements.
4) Avec le sélecteur (A) sur la position V3 la vitesse maximale V3 s'allume.
La Led jaune (D) effectue des cycles de 4 clignotements.
CONTROLE DES SONDES :
Dans le mode autotest on peut visualiser la valeur de la température relevée par la sonde sur la Led (C), avec :
clignotements Rouge = dizaines,
clignotements Bleu = unités,
clignotements Fuchsia = dixièmes,
La séquence de Contrôle Sondes est la suivante :
1) Sélecteur (A) en toute position.
2) Sélecteur (D) en position :
tout à droite (+) pour visualiser la sonde température de l'eau,
tout à gauche (-) pour visualiser la sonde température de l'air ambiant.
En cas de pannes des sondes la valeur visualisée par le clignotement de la Led (C) est de 99,9 :
9 clignotements Rouge = 9 dizaines,
9 clignotements Bleu = 9 unités,
9 clignotements Fuchsia = 9 dixièmes.
