12
IHLPCLJ 1809 - 6887206_04

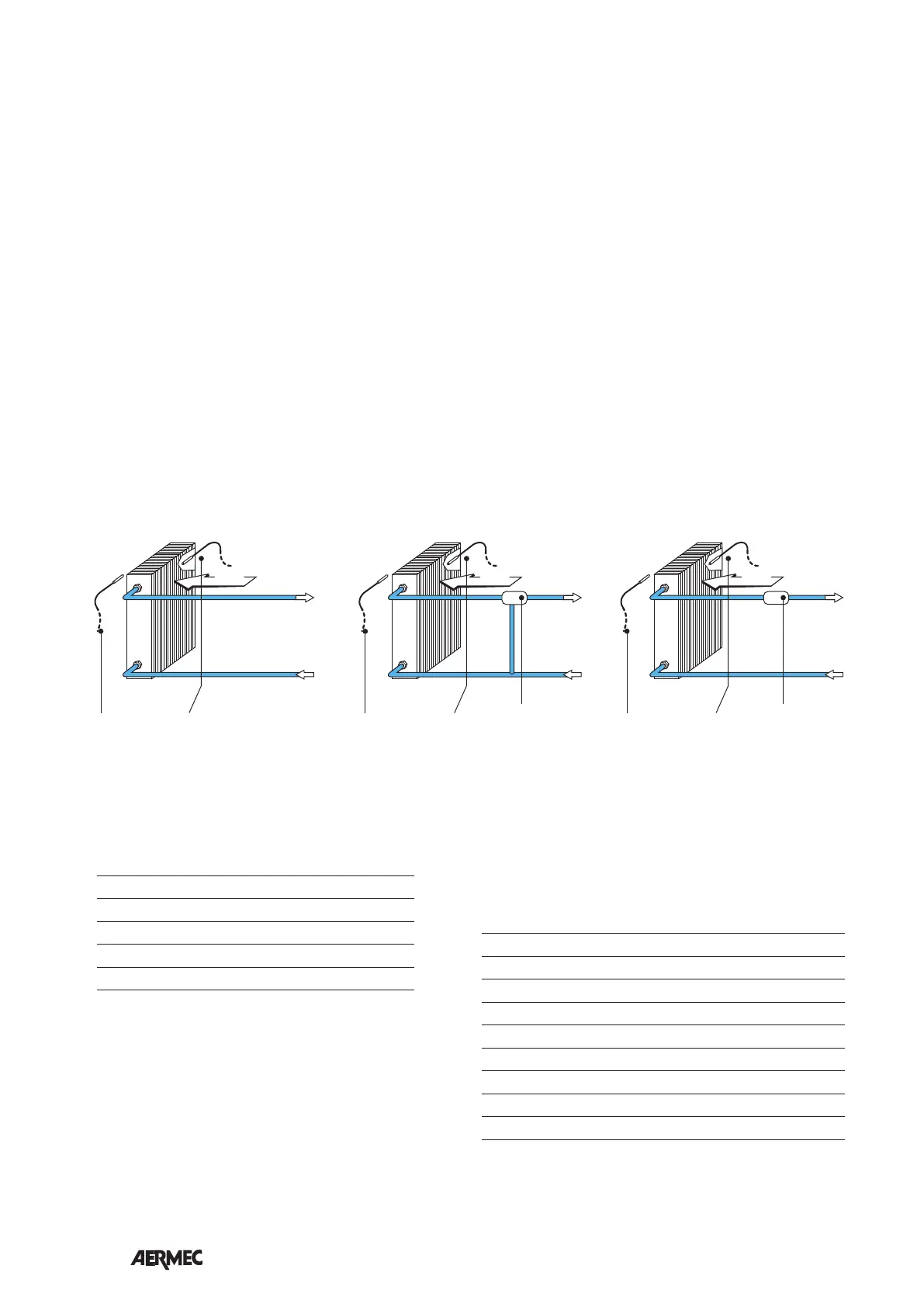

ESEMPI DI IMPIANTO
SA
AIR
SA
AIR
SWSW
VCH
SA
AIR
SW
VCH
SW Sonda temperatura acqua
VCH Valvola solenoide (Riscaldamento / Raffrescamento)
SA Sonda temperatura ambiente
Legenda:
- 39°C a Caldo Normale oppure 35°C a
Caldo Ridotto,
- 17°C Freddo Normale oppure 22°C a
Freddo Ridotto,
(sono configurabili tramite i Dip-Switch).
Il pannello comandi segnala la situazione
in cui la temperatura dell’acqua non sia
adeguata al modo di funzionamento impo-
stato, tramite il lampeggio alternato sul led
C del colore fucsia con i colori rosso o blu
relativi al modo attivo.
Correzione sonda
É possibile selezionare la correzione da
applicare alla sonda ambiente.
Frost Protection (protezione antigelo)
La protezione antigelo prevede di controllare
che la temperatura ambiente non scenda
mai a valori di gelo, anche quando il ven-
tilconvettore è spento ed il selettore (A) è
in OFF.
Nel caso in cui la temperatura scenda sotto
gli 7°C il termostato avvia il ventilconvet-
tore nel funzionamento a caldo con set a
12°C e ventilazione in AUTO, sempre che
la temperatura dell’acqua lo consenta, che
il ventilconvettore sia alimentato e che, per
i modelli con aletta manuale, l’aletta di
mandata sia in posizione aperta.
Esce dal modo antigelo quando la tempera-
tura supera i 9°C.
Modo Emergenza
In caso di avaria delle sonde il termosta-
to elettronico si comporta nel seguente
modo:
- avaria sonda ambiente SA, il termostato
entra in modalità “Emergenza”, indicata
dal lampeggiare del led (D) giallo.
Con selettore (A) in posizione OFF il ventila-
tore è spento.
Con selettore (A) in posizione AUTO, V1, V2
e V3 il ventilatore esegue dei cicli di acce-
so - spento; in questa situazione la potenza
erogata dal terminale viene comandata
manualmente tramite il selettore di tempe-
ratura (B), ruotando verso destra la durata
del ciclo di Acceso aumenta; ruotando
verso sinistra la durata diminuisce.
- avaria sonda acqua SW, il termostato entra
in modalità “Cambio stagione da set”.
La ventilazione è sempre abilitata.
Il cambio stagione avviene in base alle
seguenti regole:
a) se il termostato è in modo Freddo e la
richiesta del termostato è di 5°C inferiore
al set impostato, allora automaticamente il
termostato richiede il modo Caldo.
b) se il termostato è in modo Caldo e la
richiesta del termostato è di 5°C superiore
al set impostato, allora automaticamente il
termostato richiede il modo Freddo.
AMBIENTE DI FUNZIONAMENTO
Le unità sono state progettate per installazione in ambienti chiusi in
condizioni di atmosfera ‘urbana’ non marina ed avente caratteristiche
di non corrosività e di non polverosità. Per nessun motivo devono
esser superate le seguenti concentrazioni di fattori inquinanti nell’a-
ria in cui l’unità deve operare:
SO
2
<0,02 ppm
H
2
S <0,02 ppm
NO,NO
2
<1 ppm
NH
3
<6 ppm
N
2
O <0,25 ppm
L’unità non deve venire installata in posizioni caratterizzate dalla pre-
senza di gas infiammabili o di sostanze a carattere acido o alcalino.
In caso contrario le batterie ed i componenti interni degli apparecchi
potrebbero subire gravi ed irreparabili danni di corrosione.
AVVERTENZE PER LA QUALITÀ DELL’ACQUA CIRCOLANTE
NELLE BATTERIE
Si consiglia di fare eseguire un’analisi dell’acqua circolante nella batteria
focalizzata sulla ricerca dell’eventuale presenza di batteri (rilevamento
dei ferrobatteri e dei microrganismi che possono produrre H2S o ridurre
chimicamente i solfati) e sulla composizione chimica dell’acqua stessa
in modo da prevenire fenomeni di corrosione e incrostazione all’interno
dei tubi.
Il circuito dell’acqua deve essere alimentato e reintegrato con acqua
trattata che non superi i livelli di soglia sotto indicati.
Durezza totale in mmol/l l < mmoll/l < 1,5
Cloruri [CL
-
] < 10 mg/litro
Solfati [SO
4
2-
] < 30 mg/litro
Nitrati [NO
3
-
] = 0 mg/litro
Ferro Dissolto < 0,5 mg/litro
Ossigeno Dissolto 4 < [O
2
] < 9 mg/litro
Anidride Carbonica [CO
2
] < 30 mg/litro
Resistività 20 Ohm∙m < Resistività < 50 Ohm∙m
pH 6,9 < pH < 8
