AERMEC Omnia HL M - Page 14

14
IHLPCLJ 1809 - 6887206_04
HL_PC / HL_PCM
installazione a
soffitto

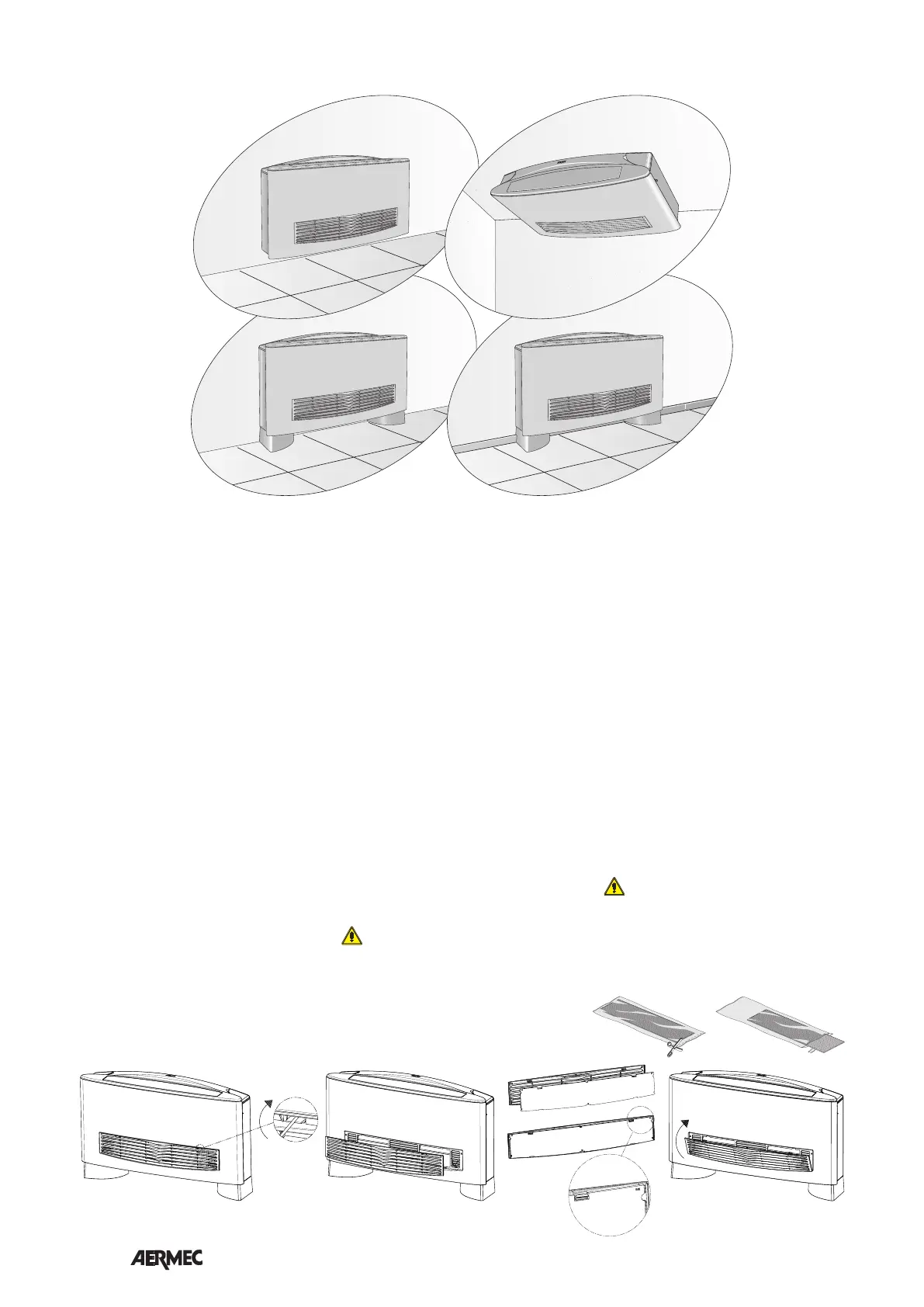

ESEMPI DI INSTALLAZIONE
HL_PC / HL_PCM
installazione a parete
senza battiscopa
con zoccoli
(ZH1 / ZH1B)
HL_PC / HL_PCM
installazione a parete
Se per motivi di allacciamenti idraulici,
si dovesse ruotare la batteria, dopo aver
tolto il mobile e la sonda ambiente,
procedere come segue:
– staccare i collegamenti elettrici dalla
morsettiera;
– togliere la sonda dalla batteria;
– togliere le viti che fissano la bacinella
e quindi estrarla;
– togliere le viti che fissano la batteria e
quindi estrarla;
– rimuovere i semitranciati dalla
fiancata destra;
– ruotare la batteria e fissarla con le viti
precedentemente tolte;
– rimontare la bacinella fissandola
con le viti, tutte le bacinelle sono
predisposte per lo scarico della
condensa su entrambi i lati;
N.B.: Prima di collegare lo scarico
condensa sfondare con un utensile
il diaframma della bacinella nel lato
attacchi idraulici.
– spostare il tappo in polietilene dello
scarico condensa sul lato sinistro;
– sfilare il cavo elettrico del motore
dalla fiancata destra;
– togliere il semitranciato rettangolare
dalla fiancata sinistra;
– recuperare il passacavo per poi
inserirlo nella fiancata sinistra e
chiudere il foro destro con nastro
adesivo;
– spostare il cavo elettrico del motore
sul lato sinistro, facendolo passare
attraverso il passacavo e disporlo
in modo che possa raggiungere il
connettore sulla fiancata;
– sciogliere le spire al cavo del
microinterruttore per la lunghezza
necessaria a raggiungere la
morsettiera sulla fiancata sinistra;
– applicare il cavo del microinterruttore
ai bloccacavi.
ROTAZIONE DELLA BATTERIA
HL_PC / HL_PCM
installazione a parete
con battiscopa e
con zoccoli
(ZH1M / ZH1MB)
• Installazione
- Smontare la griglia di aspirazione
dall’unità; con la punta di un utensile
fare leva sui ganci superiori della gri-
glia.
- Togliere il filtro dalla confezione sigil-
lata.
- Inserire il filtro nella parte interna
della griglia di aspirazione.
- Rimontare la griglia di aspirazione
all’unità; inserire prima i ganci inferiori
nell’involucro poi inserire i ganci supe-
riori.
• Caratteristiche
Classe 2 (UL 900).
Facilmente estraibile, è fornito in
confezione sigillata, da aprire solo al
momento dell’utilizzo.
La precarica elettrostatica del
filtro si esaurisce dopo 2 anni
dall’apertura della confezione, dopo
tale periodo si comporterà come un
normale filtro.
Per questo motivo se ne consiglia la
sostituzione con uno nuovo dopo
2 anni (disponibile come ricambio
presso i centri assistenza Aermec).
• Manutenzione
Pulire frequentemente, togliere
la polvere accumulata con
un aspiratore, l’uso di acqua e
detergenti, accelera sensibilmente
il decadimento della precarica
elettrostatica.
INSTALLAZIONE DEL FILTRO DELL’ARIA PRECARICATO ELETTROSTATICAMENTE
