40
IHLPCLJ 1809 - 6887206_04
HL_PC / HL_PCM
installation au pla-
fond

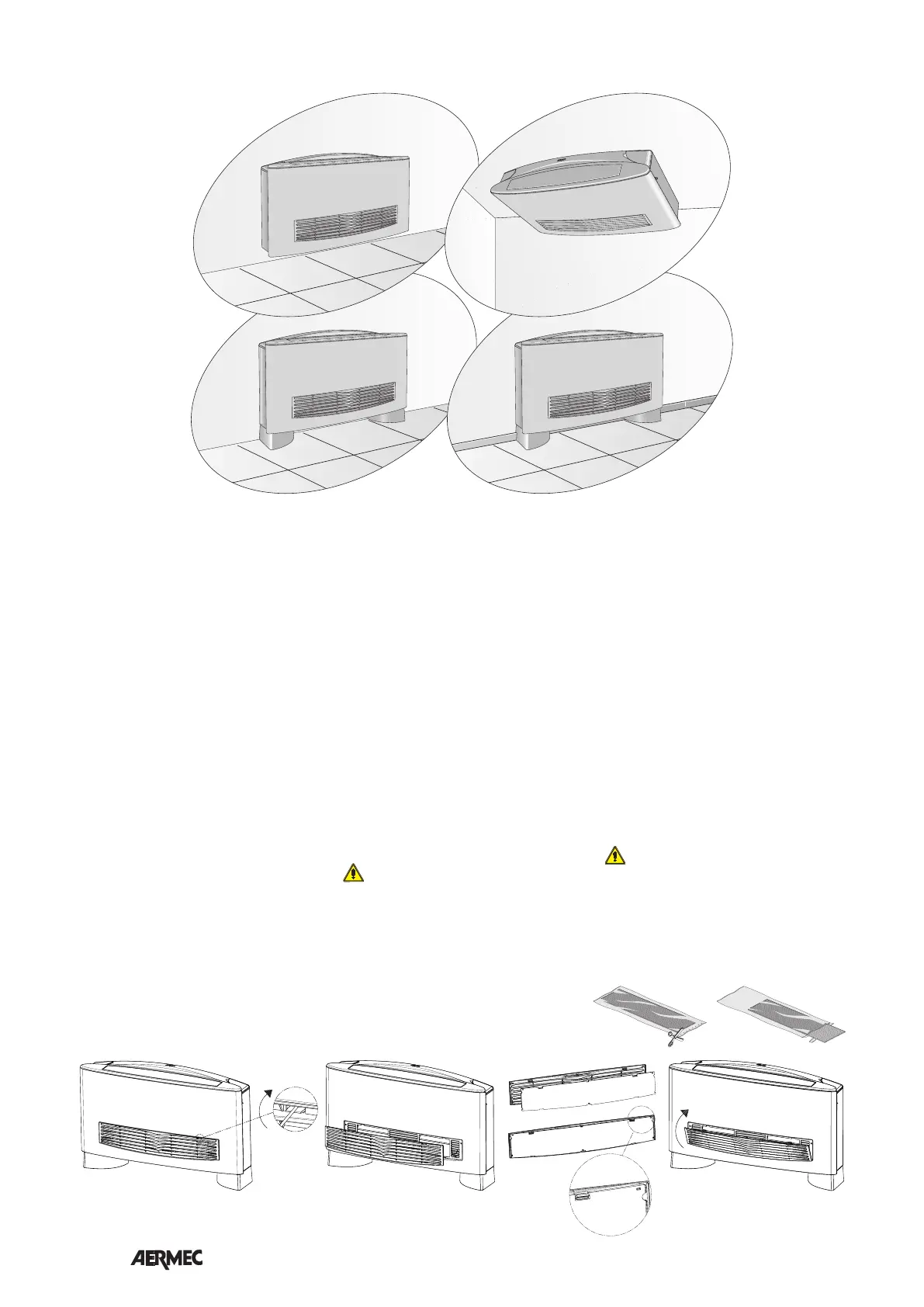

EXEMPLES D'INSTALLATION
HL_PC / HL_PCM
installation murale
avec pieds
(ZH1 / ZH1B)
HL_PC / HL_PCM
installation murale
Si à cause des raccords hydrauliques il
faut tourner la batterie, effectuer les
opérations suivantes après avoir retiré
la carosserie et la sonde ambiante:
– débrancher les raccordements
électriques du bornier;
– retirer la sonde de la batterie;
– enlever les vis qui fixent le bac et
l'extraire;
– enlever les vis qui fixent la batterie et
l'extraire;
– enlever les parties prédécoupées du
flanc droit;
– tourner la batterie et la fixer avec les
vis enlevées précédemment;
– remonter le bac et le fixer avec les
vis, tous les bacs sont prévus pour
l'évacuation des condensats des deux
côtés.
Remarque : avant de raccorder le
conduit d'évacuation des condensats,
percer avec un outil le diaphragme
du bac sur le côté des raccords
hydrauliques.
– déplacer le bouchon en polyéthylène
du conduit d'évacuation des
condensats sur le côté gauche;
– extraire le câble électrique du moteur
du flanc droit;
– retirer la partie prédécoupée
rectangulaire du flanc gauche;
– récupérer le passe-câble pour l'insérer
ensuite dans le flanc gauche et fermer
le trou droit avec du ruban adhésif;
– déplacer le câble électrique du
moteur sur le côté gauche, en le
faisant passer à travers le passe-câble,
et le placer de manière à ce qu'il
puisse atteindre le connecteur sur le
flanc;
– défaire les spires du câble du
microrupteur jusqu'à obtenir la
longueur nécessaire pour atteindre le
bornier sur le flanc gauche;
– appliquer le câble du microrupteur
sur les serre-câbles.
ROTATION DE LA BATTERIE
HL_PC / HL_PCM
Installation murale
avec plinthe et
pieds
(ZH1M / ZH1MB)
• Installation
- Avec la pointe d'un outil, faire levier
sur les crochets internes de la grille.
- Retirer le filtre de l'emballage scellé.
- Insérer le filtre dans la partie interne
de la grille d'aspiration.
- Remonter la grille d’aspiration ; insérer
d’abord les crochets inférieurs dans le
boîtier puis les crochets supérieurs.
• Caractéristiques
Classe 2 (UL 900).
Facile à extraire, il est fourni dans
un emballage scellé qui ne doit
être ouvert qu'au moment de son
utilisation.
La précharge électrostatique
du filtre s'épuise 2 ans après
l'ouverture de l'emballage, période
après laquelle ce dernier se
comportera comme un filtre normal.
C'est la raison pour laquelle il est
recommandé de le remplacer par
un neuf tous les 2 ans (pièce de
rechange disponible dans les centres
d'assistance Aermec).
• Entretien
Nettoyer fréquemment, enlever
la poussière accumulée avec un
aspirateur, l’utilisation d’eau et de
détergents accélère sensiblement
l’épuisement de la précharge
électrostatique.
INSTALLATION DU FILTRE À AIR PRÉCHARGÉ ÉLECTROSTATIQUEMENT
