IHLPCLJ 1809 - 6887206_04

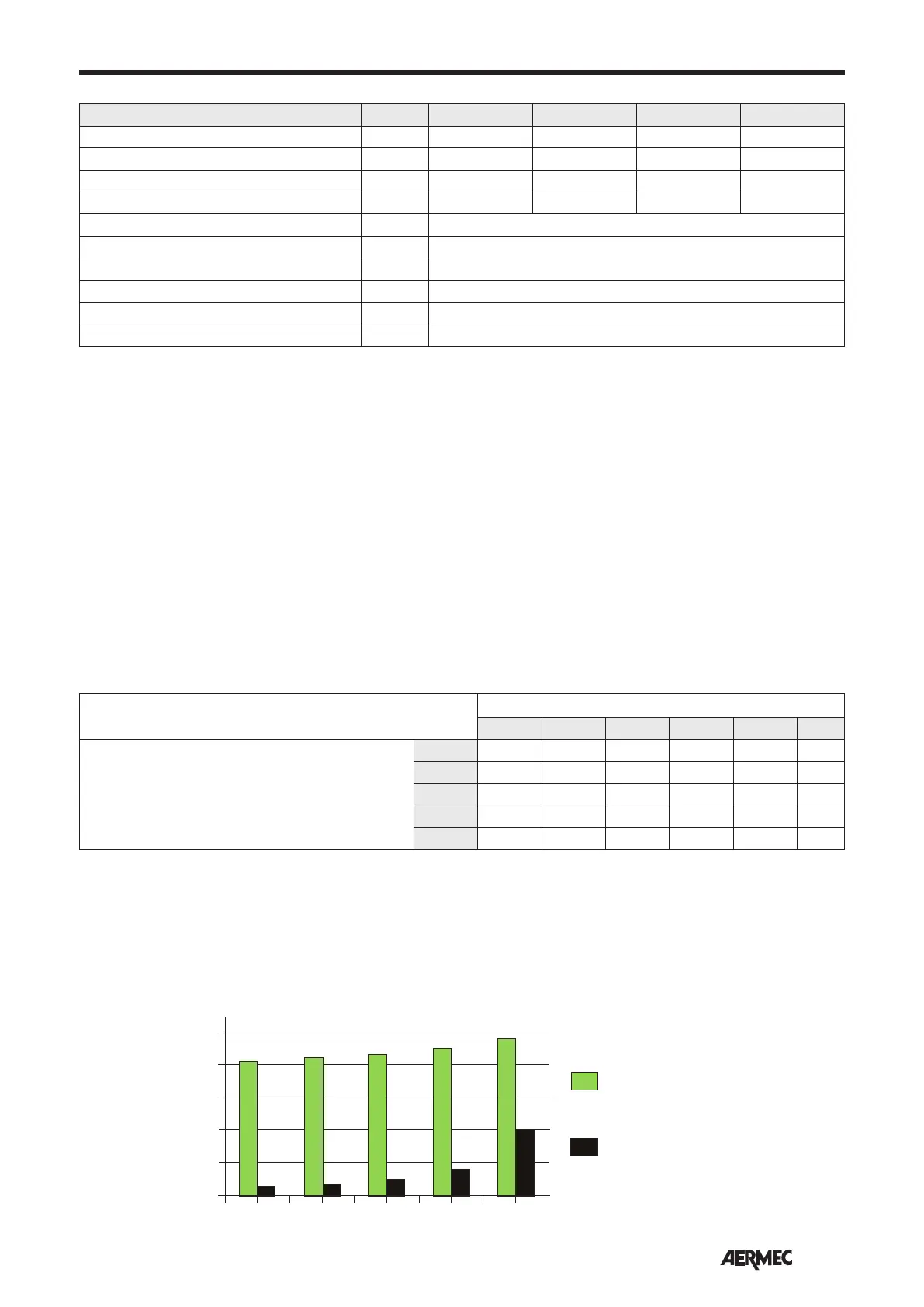

TECHNISCHE DATEN UND BETRIEBSGRENZEN
Die technischen Daten beziehen sich auf die folgenden
Betriebsbedingungen:
- bei maximaler Motordrehzahl;
- die gesamte Leistungsaufnahme ergibt sich aus der Summe der
aufgenommenen Leistung durch die Einheit mit der aufgenommenen
Leistung der Zubehörteile, die mit ihr verbunden und in den
entsprechenden Handbüchern angegeben sind.
Wassertemperatur
Um Luftschichtungen im Raum zu
vermeiden und eher eine bessere
Durchmischung zu erreichen, empfiehlt
es sich, den Gebläsekonvektor mit
Wasser zu versorgen, das nicht wärmer
als 65°C ist.
Beim Einsatz von Wasser mit hohen
Temperaturen könnten Geräusche
auftreten, die auf die thermische
Dehnung der Elemente (Kunststoff und
Metall) zurückzuführen sind. Solange
die maximale Betriebstemperatur nicht
überschritten wird, bewirkt dies keine
Geräteschäden.
HL 11 / 11M 16 / 16M 26 / 26M 36 / 36M
Heizleistung maximal (Wassereintritt 70 °C) [W] 2010 2910 4620 5940
Kühlleistung maximal (Wassereintritt 7 °C) [W] 840 1200 2030 2830
Leistungsaufnahme maximal [W] 18 32 35 42
Stromaufnahme maximal [A] 0,09 0,15 0,18 0,22
Wassereintrittstemperatur maximal [°C] 80
Betriebsdruck maximal [bar] 8
Begrenzungen zur Umgebungstemperatur TA 0 °C < TA < 40 °C
Begrenzungen zur relativen Luftfeuchtigkeit rF rF < 85 %
Schutzgrad IP 20
Stromversorgung [V~Hz] 230V ( ±10% ) ~ 50Hz
Durchschnittliche Mindest-
Wassertemperatur
Bei durchgehendem
Gebläsekonvektorbetrieb zur
Kühlung von Räumen mit hoher
relativer Luftfeuchtigkeit kann eine
Kondenswasserbildung am Luftaustritt
und außerhalb des Gerätes entstehen..
Dieses Kondenswasser kann sich am
Fußboden oder auf eventuell unter
dem Gerät befindlichen Gegenständen
absetzen. Um das Auftreten von
Kondenswasser an der äußeren
Gerätestruktur bei laufendem Gebläse
zu vermeiden, darf die mittlere
Wassertemperatur nicht unter den in
der Tabelle angeführten Grenzen,
die jeweils von den Temperatur- und
Luftfeuchtigkeitsbedingungen der
Raumluft abhängen, liegen.
Diese Grenzen beziehen sich auf
den Gebläsebetrieb bei niedrigster
Drehzahl.
DURCHSCHNITTLICHE MINDEST-
WASSERTEMPERATUR [°C]
Lufttemperatur der Umgebung bei Trockenkolben
21 23 25 27 29 31
Temperatur bei Feuchtkolben
der Umgebungsluft
15 3 3 3 3 3 3
17 3 3 3 3 3 3
19 3 3 3 3 3 3
21 6 5 4 3 3 3
23 - 8 7 6 5 5
Partikeldurchmesser [µm]
Fraktionaler Wirkungsgrad [%]
= Filter der Serie HL Aermec
= Standardfilter für Gebläsekonvektoren
ELEKTRISCH AUFGELADENER LUFTFILTER
