3. PANNELLO COMANDI
3.1. INSTALLAZIONE DEL PANNELLO A MURO
Le unità RePuro AERMEC sono gestite dall’utente attraverso un pannello a filo da installare a parete; il pannello comandi ha un
design particolarmente sottile (12mm) e può essere installato sopra una scatola da incasso 503.
Il pannello a filo dovrà essere collegato all’unità RePuro usando il cavo di collegamento fornito a corredo; la lunghezza del cavo
fornito è di 6m, tuttavia nel caso sia necessario utilizzare un cavo di lunghezza maggiore (non fornito) tale cavo dovrà possedere
le stesse caratteristiche del cavo fornito a corredo (cavo quattro poli schermato) ed avere una lunghezza MASSIMA di 30m.
Le operazione necessarie per installare il pannello comandi delle unità RePuro sono:

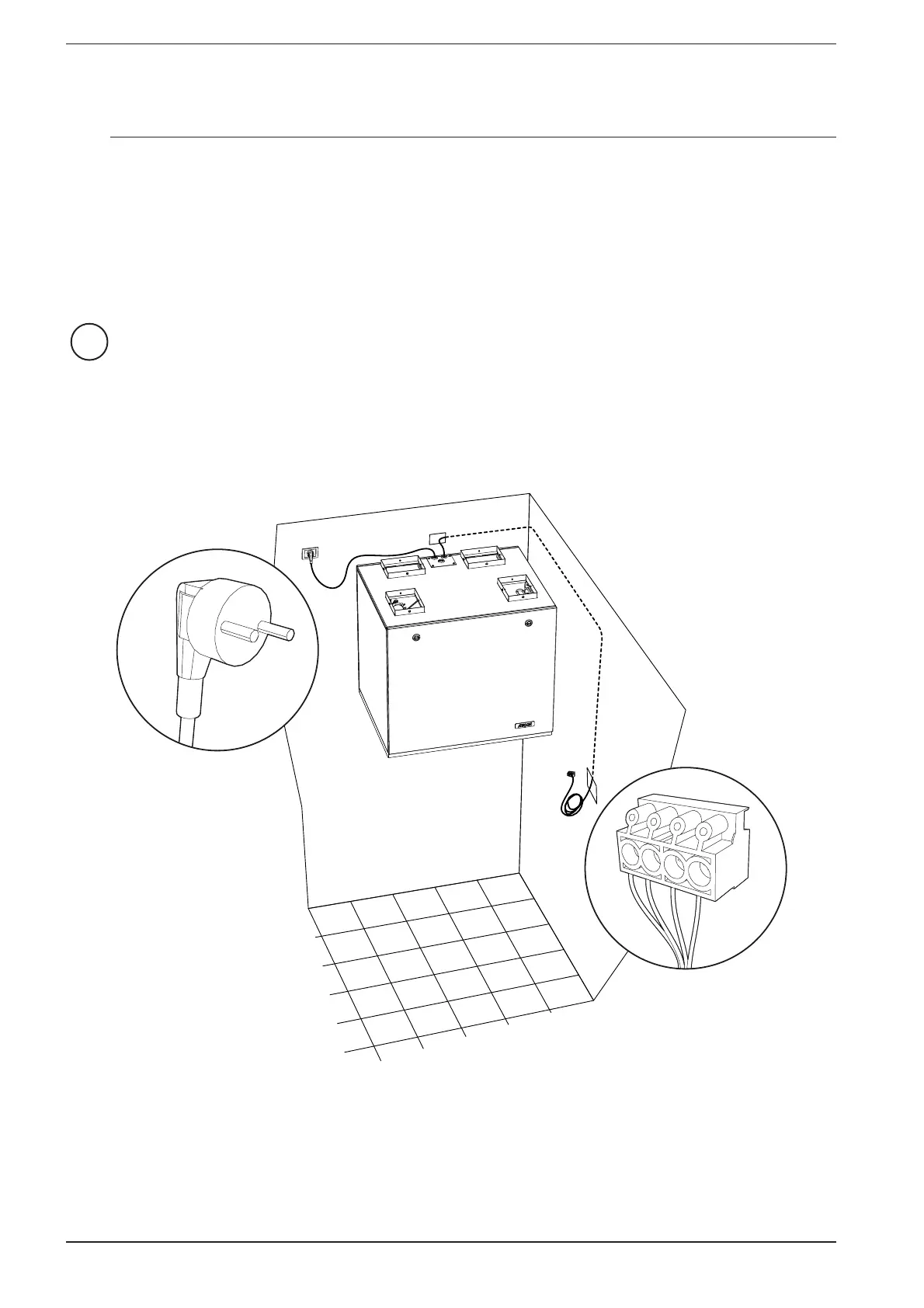

Il cavo di alimentazione
delle unità è già cablato
e fornito di spina schuko
Il cavo di collegamento
già cablato con il pan-
nello a filo termina, con il
morsetto 4 poli
Lunghezza cavo di
collegamento = 6m
Lunghezza cavo di
alimentazione = 2m
1
Una volta posizionata l’unità, far passare il cavo qua-
dripolare attraverso le canaline predisposte, fino alla
scatola da incasso (la compatibilità tra pannello a muro
e scatole da incasso è evidenziato nello schema del pa-
ragrafo successivo) sopra la quale si desidera fissare il
pannello comandi;
ATTENZIONE: se questa operazione prevede di togliere il
morsetto dal cavo cablato sull’unità, si ricorda di presta-
re particolare attenzione alla sequenza di collegamento
tra cavi e poli del morsetto, tale corrispondenza deve
rimanere invariata.
