4. INTERFACCIA UTENTE
4.1. DISPALY DEL PANNELLO COMANDI

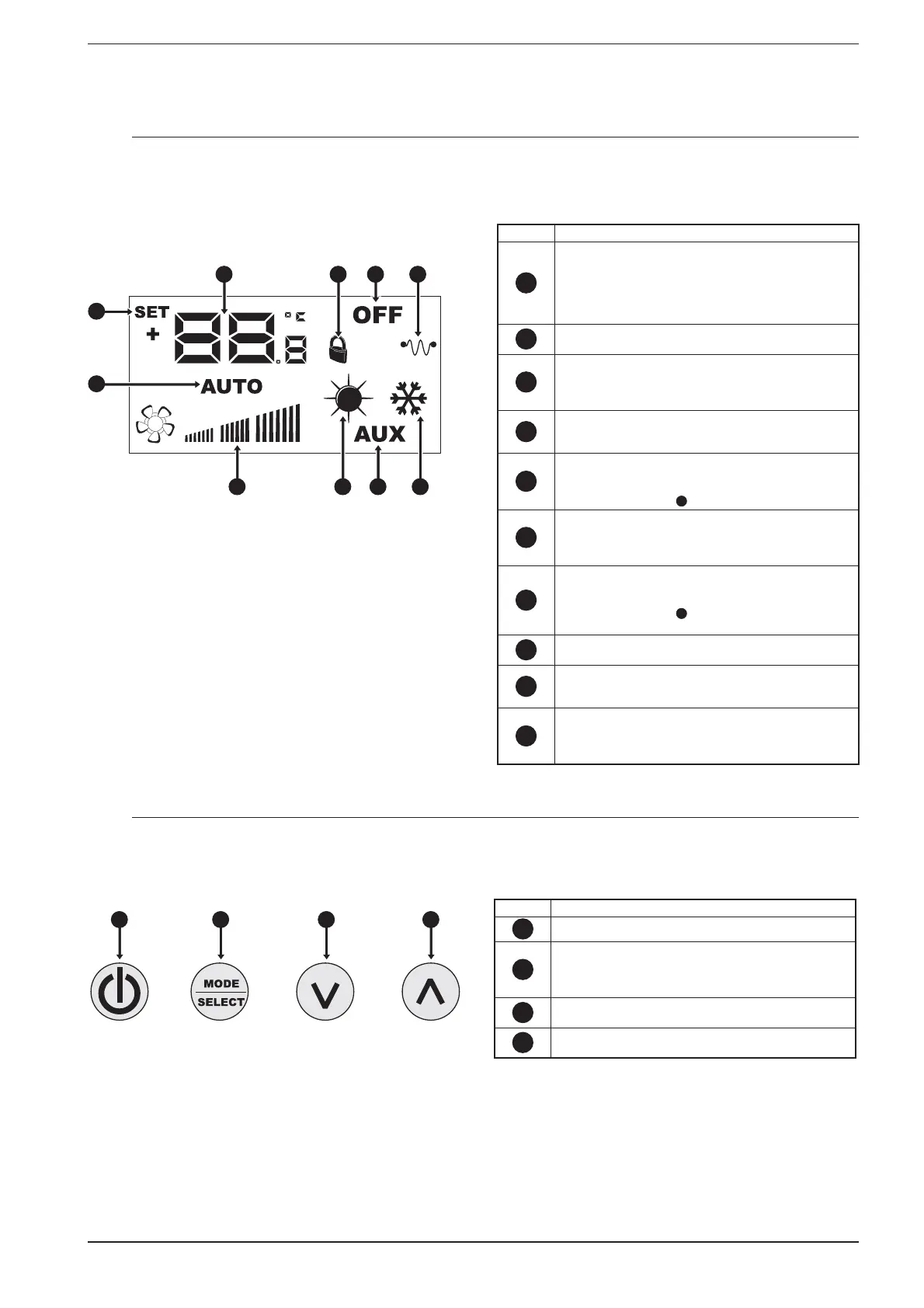

Le unità RePuro sono gestite dall’utente attraverso l’uso di un pannello comandi; questo pannello presenta un ampio display che
attraverso chiare icone identificative semplifica l’utilizzo del pannello; le icone rappresentabili tramite il display del pannello sono
rappresentate nel seguente schema:
2
3
4 67 5
1 8 109
Indice Descrizione
1
Queste cifre possono indicare:
- Temperatura ambiente;
- Set di temperatura (a caldo o a freddo);
- Tempo di lavoro (Cleaning Time);
- Password per accedere ai parametri operativi;
- Stringa per identificare il parametro operativo;
2
Questa icona, se presente, indica che è attiva la modifi-
ca dei set point di lavoro (a caldo o a freddo);
3
Questa icona indica la modalità di funzionamento at-
tualmente attiva:
- Icona attiva = modalità AUTOMATICA attiva;
- icona non attiva = modalità MANUALE attiva;
4
Questa icona indica la velocità impostata per i ventila-
tori PO1 (ventilatore di immissione) e PO2 (ventilatore di
espulsione);
5
Questo simbolo può indicare:
• Funzionamento ESTIVO (icona fissa);
• Funzionamento ESTIVO + freecooling
(icona fissa, più icona
7
lampeggiante);
6
Questa icona indica il consenso all’utilizzo delle even-
tuali resistenze di pre o post riscaldamento:
- Icona attiva = consenso abilitato;
- Icona non attiva = consenso disabilitato;
7
Questo simbolo può indicare:
• Funzionamento INVERNALE (icona fissa);
• Funzionamento INVERNALE + freecooling
(icona fissa, più icona
5
lampeggiante);
• Funzione antigelo attiva (icona lampeggiante);
8
Questa icona indica che l’unità è gestita da un sistema
di supervisione;
9
Questo simbolo indica lo stato dell’unità:
- Icona attiva = RePuro SPENTO;
- Icona non attiva = RePuro ACCESO;
10
Questa icona indica lo stato delle eventuali resistenze di
pre o post riscaldamento:
- Icona attiva = almeno una resistenza attiva;
- Icona non attiva = nessuna resistenza attiva;
4.2. TASTI DI COMANDI DEL PANNELLO A MURO
Il pannello comandi delle unità RePuro dispongono di quattro tasti touch per la gestione di tutte le funzioni e le regolazioni; i tasti
dell’interfaccia di comando sono i seguenti:
A B C D
Tasti
Descrizione
A
Accensione o spegnimento recuperatore;
B
- Selezione modalità di funzionamento;
- Abilitazione resistenze;
- Selezione e conferma parametri;
- Conferma valore del parametro;
C
- Passa al parametro precedente;
- Decrementa il valore del parametro
D
- Passa al parametro successivo;
- Incrementa il valore del parametro
