45
IVEDLJ 1107 - 4880900_01
La cubeta del fan coil dispone de 2 raco-
res de descarga de condensación con
un diámetro exterior de Øe=16mm.
Se recomienda utilizar el racor de des-
carga de condensación situado en el
lado de las conexiones hidráulicas.
Conectar el racor de la cubeta a la red
de descarga de la condensación, utili-
zar un tubo de descarga que se debe
fijar al racor de la cubeta.
Los raco-
res de descarga están diseñados para
ser conectados a los tubos flexibles de
diámetro interior adecuado, evitar la
aplicación de cargas superiores y no
utilizarlos para otros fines.
Controlar que la descarga que no se uti-
liza esté cerrada y no pierda.
La red de descarga del agua de condensa-
ción debe tener la medida correcta y las
tuberías deben estar situadas de manera
que mantengan a lo largo del recorrido
una inclinación adecuada (mín.1%).
Si los condensados se descargan en un
colector común, instalar un sifón para pre-
venir el retorno de olores desagradables.
Realizar una prueba de funcionamiento
y estanqueidad de la instalación de
descarga del agua de condensación
vertiendo agua en la bandeja.
DESCARGA DE CONDENSACIÓN

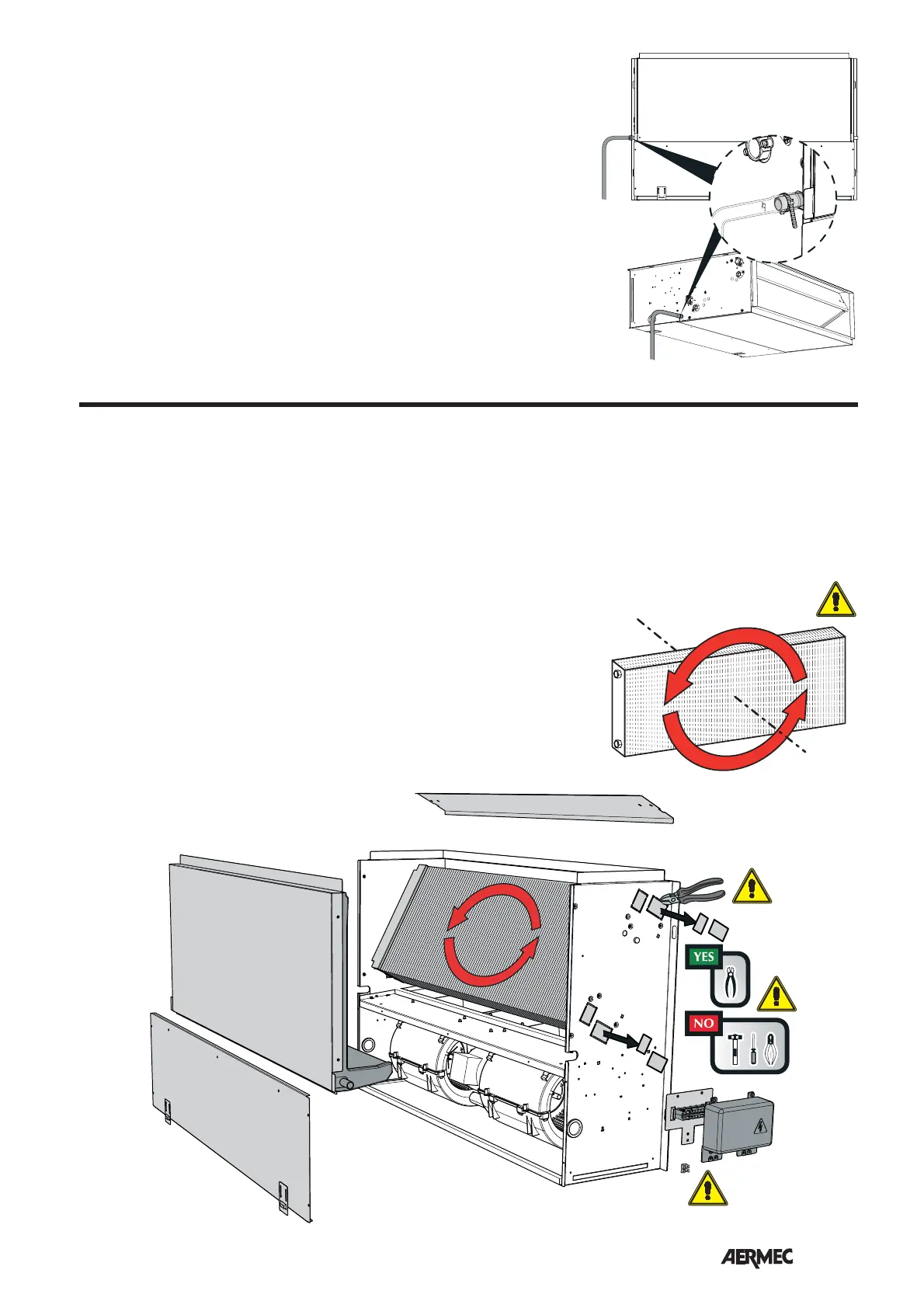

Si se debiese girar la batería para facilitar
las conexiones hidráulicas, proceder
como se indica a continuación, luego
de quitar el panel de cierre frontal:
– Retirar la cubeta de recolección del
agua de condensación.
– Retirar la tapa de cierre de la batería,
desenroscando los tornillos.
– Retirar los tornillos de fijación de la
batería y luego extraerla.
– Retirar los semitroquelados del lateral
derecho.
- ¡ATENCIÓN! Antes de girar la batería con-
sultar el esquema de rotación de la batería.
Es importante girar la batería en el senti-
do correcto e instalarla correctamente.
Girar la batería y fijarla con los tornillos
quitados anteriormente. Los espacios
entre el colector y el orificio del lateral
deben ser rellenados y cerrados com-
pletamente con material aislante.
- Volver a montar la tapa de cierre de la
batería y fijarla con los tornillos.
- Cerrar con material aislante los orifi-
cios libres de las conexiones hidráuli-
cas del lateral izquierdo.
–
Volver a montar la cubeta de reco-
lección del agua de condensación. La
cubeta está preparada para descargar el
agua de condensación en ambos lados.
Se recomienda utilizar el racor de des-
carga de condensación situado en el
lado de las conexiones hidráulicas.
Controlar que la descarga que no se uti-
liza esté cerrada y no pierda.
– Extraer las conexiones eléctricas del
lateral derecho.
– Desplazar las conexiones eléctricas al
lado izquierdo, haciéndolas pasar por
el pasacables.
– Desplazar la placa de soporte, la caja
de conexiones, el perno en U de la
puesta a tierra y los eventuales dispo-
sitivos eléctricos del lado derecho al
lado izquierdo.
- Volver a montar el panel de cierre frontal.
ROTACIÓN DE LA BATERÍA
A
B
180°
ESQUEMA DE ROTACIÓN
DE LA BATERÍA
