10 23/03 – 6795769_04

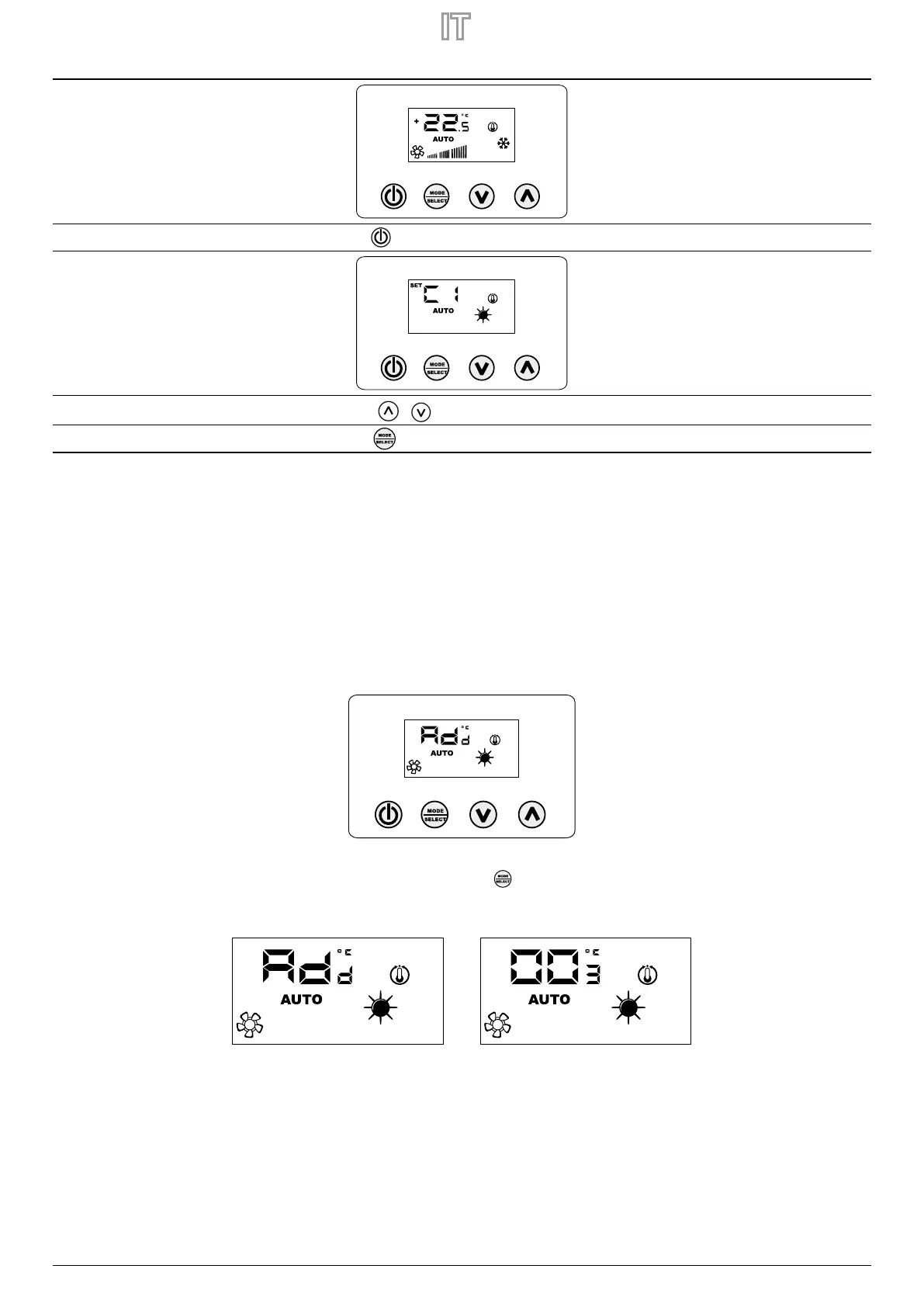

Per selezionare la congurazione idonea alla specica installazione è suciente eseguire le tre operazioni rappresentate nella gura sottostante:
Step 1: Premere il pulsante per passare in modalità cambio tipo di gestione della sonda aria
Step 2: Con i pulsanti o modicare il modo di gestione della sonda aria
Step 3: Premere il pulsante
o attendere 10 secondi per ritornare alla schermata principale
8 VISUALIZZAZIONI DEL PANNELLO
Il pannello VMF-E4X, come evidenziato nel paragrafo delle applicazioni, può essere usato in installazioni di diverse complessità e quindi si ha l’esigenza di prevedere delle visualizzazioni
speciche per individuare eventuali anomalie o particolari condizioni di funzionamento dell’impianto.
9 INDIRIZZAMENTO DEI VENTILCONVETTORI
Come visto nell’applicazione “Impianto centralizzato” il pannello VMF-E4X può essere collegato ad un ventilconvettore “master” di una zona. Quest’ultimo per comunicare con il sistema
di supervisione necessita, in fase di installazione, di essere indirizzato in modo univoco. Questo processo di “indirizzamento” è svolto dal sistema di supervisione (BMS/VMF) e la sua
esecuzione è individuabile dall’utente attraverso la visualizzazione in cui si evidenzia il lampeggio della stringa “Add”:
Per associare un indirizzo al termostato al sistema di supervisione è suciente premere il tasto (accertarsi prima che il termostato sia in ON). La conferma del buon esito del
procedimento è data dal cambio di visualizzazione del pannello VMF-E4X che prevede l’alternanza della stringa Add con il valore decimale dell’indirizzo appena associato al termostato.
La ne del procedimento di “auto indirizzamento” è dettata dal sistema di supervisione, quando questa avviene il pannello VMF-E4X si riporta al normale funzionamento visualizzando
la schermata principale.
10 VISUALIZZAZIONE DEGLI INDIRIZZI DEI VENTILCONVETTORI
Come abbiamo visto in precedenza, in un impianto centralizzato ogni termostato “master” ha un determinato indirizzo che lo specica nella comunicazione.
In certe situazioni di diagnostica dell’intero impianto è necessario vericare tale valore di indirizzo e ciò può essere forzato tramite un comando inviato dal sistema di supervisione (BMS/
VMF). Con il pannello VMF-E4X la lettura dell’indirizzo del ventilconvettore è eettuata come indicato dalla gura successiva.
L’arresto di tale visualizzazione è richiesto sempre al sistema di supervisione.
