2 APPLICATIONS DU VMF-E4X

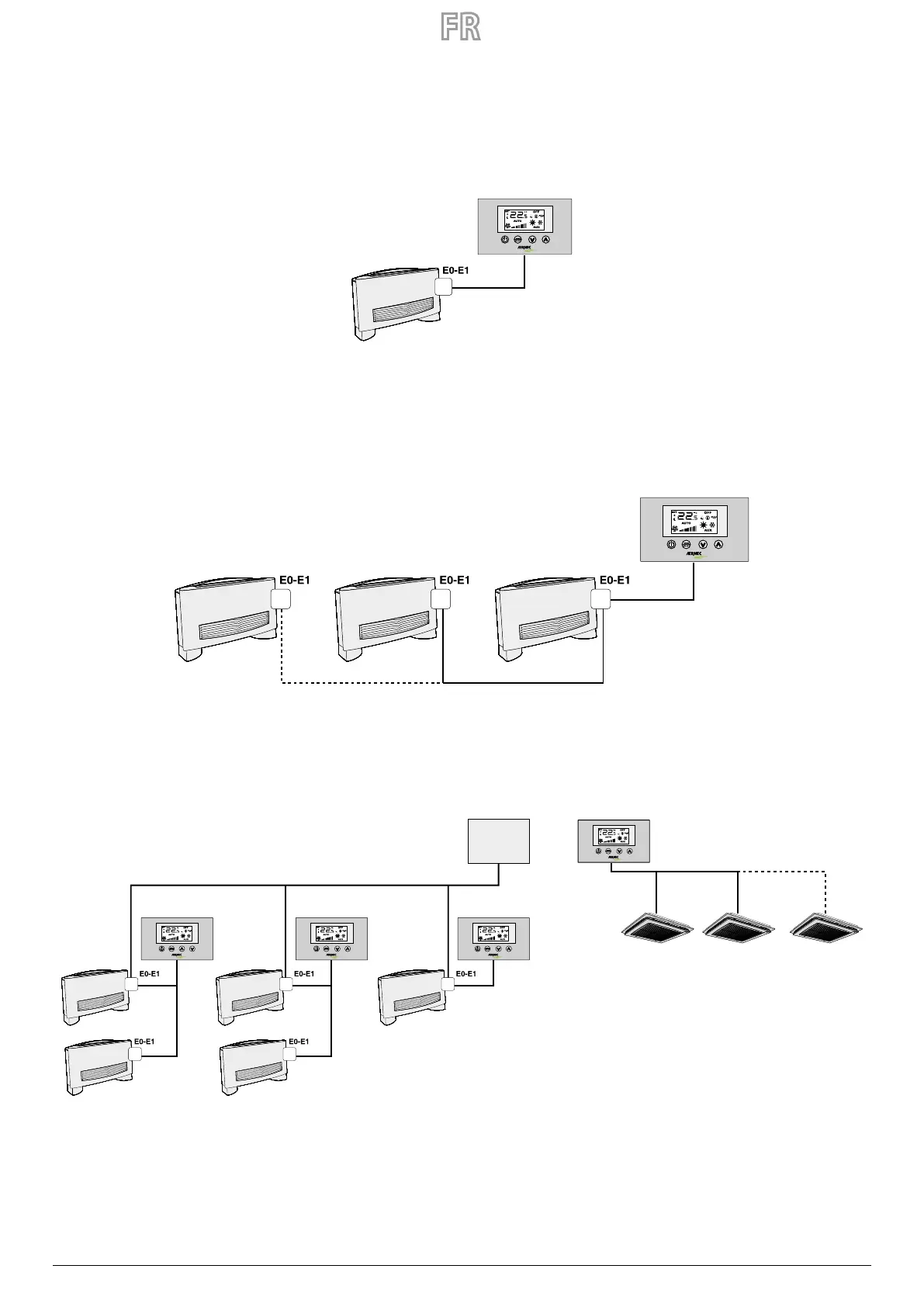

APPLICATION INDIVIDUEL
L’application la plus simple pour l’utilisation de VMF-E4X prévoit un seul fancoil piloté par un seul panneau, ce raccordement est de type ModBus TTL, et sa longueur maximale peut être de 30
mètres.
VMF-E4X
APPLICATION CONTROLE DE ZONE
Pour créer un contrôle de zone en utilisant le VMF-E4X, les divers fancoils qui composent la zone doivent tous être dotés de cartes E0/E1/E19/E19I qui sont connectées entre-elles; le VMF-E4X
sera connecté à l’unité MAITRE dont les congurations devront être répliquées sur toutes les unités ESCLAVE. Le raccordement du VMF-E4X est de type ModBus TTL, et sa longueur maximum
peut être de 30 mètres.
VMF-E4X
APPLICATION INSTALLATION CENTRALISEE
Pour créer une installation centralisée, il convient d’utiliser le panneau évolué VMF-E5 / VMF-E6; dans ce cas, l’utilisation du VMF-E4X se réduit au contrôle de zone (dans une installation centrali-
sée, il permet de gérer jusqu’à 64 zones, et cette gestion est assurée par le panneau évolué E5/E6), et l’on peut donc se référer à la description précédente.
VMF-E4X
FCL master
FCL slave #1
FCL slave #5
MODBUS TTL
VMF-E5/E6
VMF-E4XVMF-E4XVMF-E4X
