6 23/03 – 6795769_04

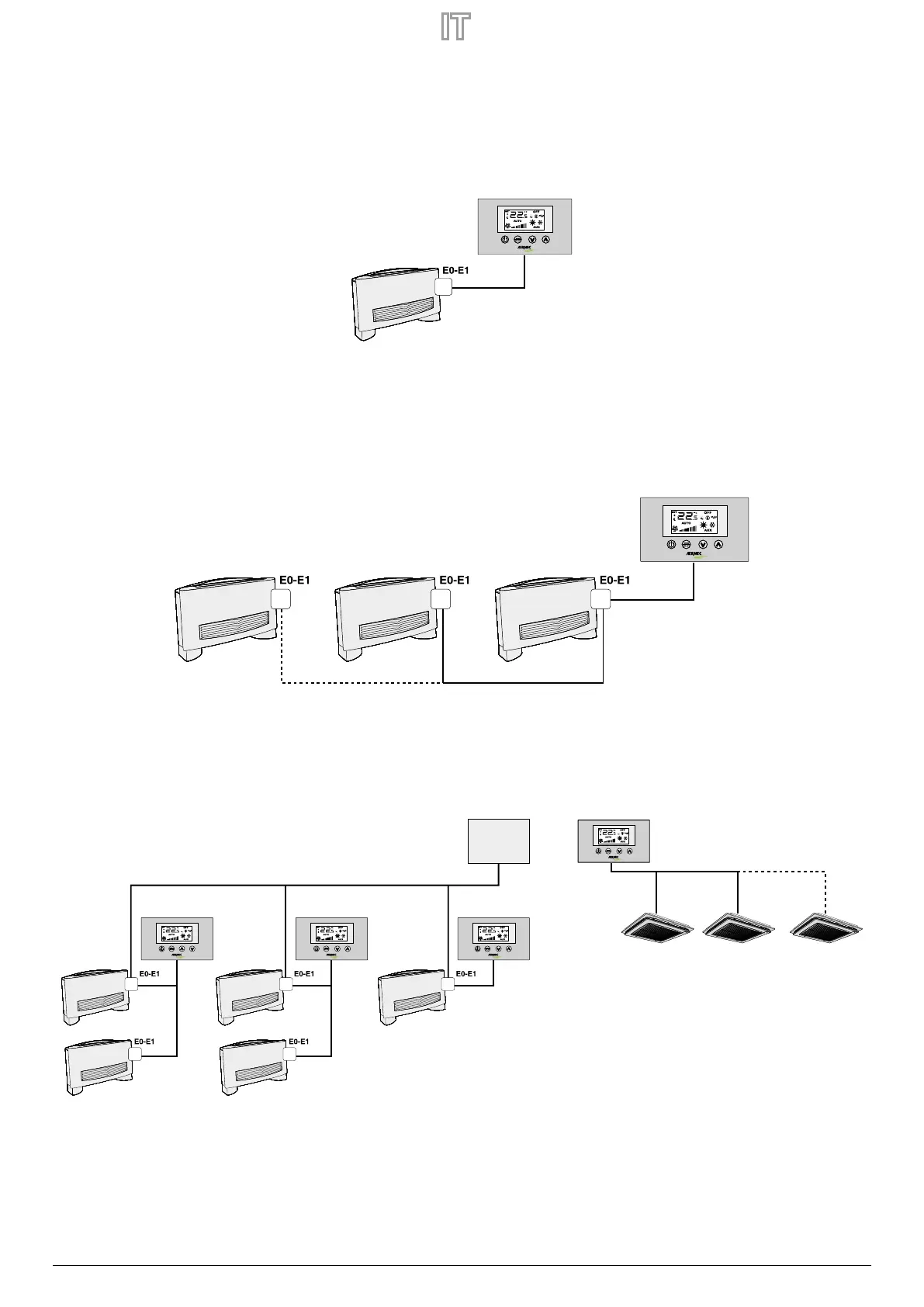

2 APPLICAZIONI DEL VMF-E4X
APPLICAZIONE STAND ALONE
L’applicazione più semplice per l’utilizzo del VMF-E4X prevede un solo fancoil pilotato da un singolo pannello, tale collegamento è di tipo ModBus TTL e la sua massima lunghezza può
essere di 30 metri.
APPLICAZIONE CONTROLLO DI ZONA
Per creare un controllo di zona utilizzando il VMF-E4X è necessario che i vari fancoils, che compongono la zona, siano tutti dotati di scheda E0/E1/E19/E19I e che a loro volta le schede
siano collegate tra loro; il VMF-E4X sarà collegato all’unità MASTER, le cui impostazioni verranno replicate su tutte le restanti unità SLAVE. Il collegamento del VMF-E4X è di tipo ModBus
TTL e la sua massima lunghezza può essere di 30 metri.
APPLICAZIONE IMPIANTO CENTRALIZZATO
Per creare un impianto centralizzato è necessario utilizzare il pannello evoluto VMF-E5 / VMF-E6; in questo caso l’uso del VMF-E4X si riduce al controllo di zona (in un impianto centraliz-
zato possono essere gestite no a 64 zone, tale gestione è richiesta al pannello centralizzatore E5 o E6.), per cui si può far riferimento alla descrizione precedente.
FCL master
FCL slave #1
FCL slave #5
MODBUS TTL
VMF-E4XVMF-E4XVMF-E4X
