NL19
www.afx-light.com
RIGGING
De LED moving head bezit een uniek bevestigingssysteem op de onderzijde. Het is een omega
houder met bevestigingspunten voor een veiligheidskabel in ééns (zie afbeelding). Als u het toe-
stel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en beves-
tig de klem d.m.v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid,
bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde
van het toestel.
Vervanging van de zekering
Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een
zekering met dezelfde specicaties. Verwijder de zekeringshouder d.m.v. een schroevendraaier uit
de behuizing.
Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specicaties in. Plaats de
zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.
Aansluiten van meerdere toestellen
Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een
master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal
van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van
toestellen die de data verbinding kan ondersteunen.
Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn.
Max. lengte van een seriële data link: 100 meters. Maximaal aanbevolen aantal van toestellen in
een seriële data link: 32.
Data aansluiting
Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigen kabel bouwen wilt
gebruik hoogwaardige kabels die het signaal goed overdragen en niet gevoelig zijn voor elektro-
magnetische interferenties.

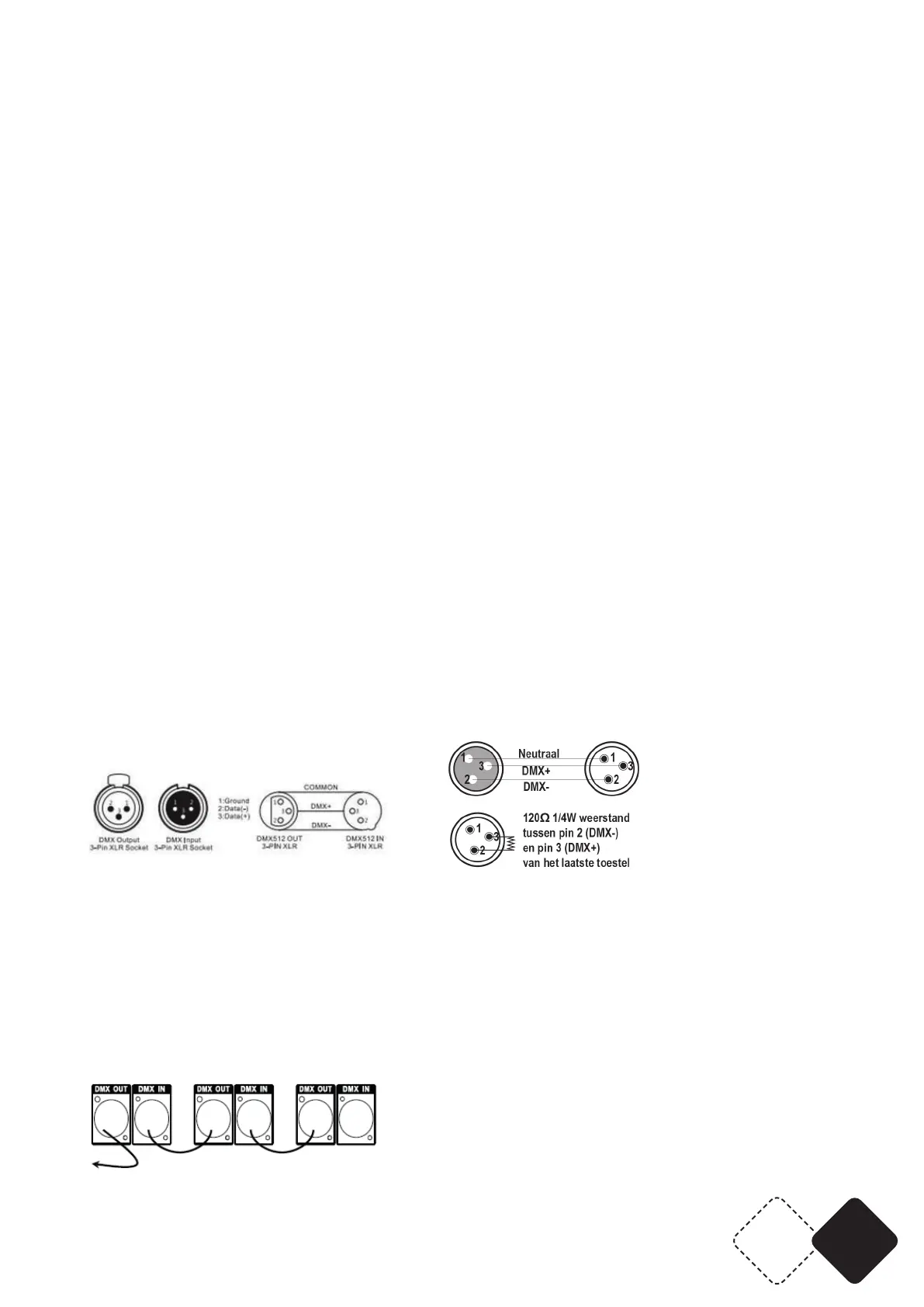

KABELCONNECTOREN
De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.
DMX connector conguratie
De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorko-
men is het aanbevolen een DMX signaal eindweerstand aan te sluiten.
Installatie van een DMX seriële data link
1. Sluit het 3-pin stekkereind van de DMX kabel op de uitgang (3-pin contra) van de controller.
2. Sluit het contra eind van de kabel dat van de controller komt op de ingang (3-pin stekker) van
het naaste toestel aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.
