FR 10
© Copyright LOTRONIC 2020
Mise en place d’une ligne de données DMX en série
1. Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la com-
mande.
2. Connectez l’extrémité du câble provenant du contrôleur qui aura une che femelle à 3 broches,
sur la che d’entrée de l’appareil suivant qui est un connecteur mâle à 3 broches
3. Ensuite, branchez la sortie comme indiqué ci-dessus sur l’entrée de l’appareil suivant, etc.

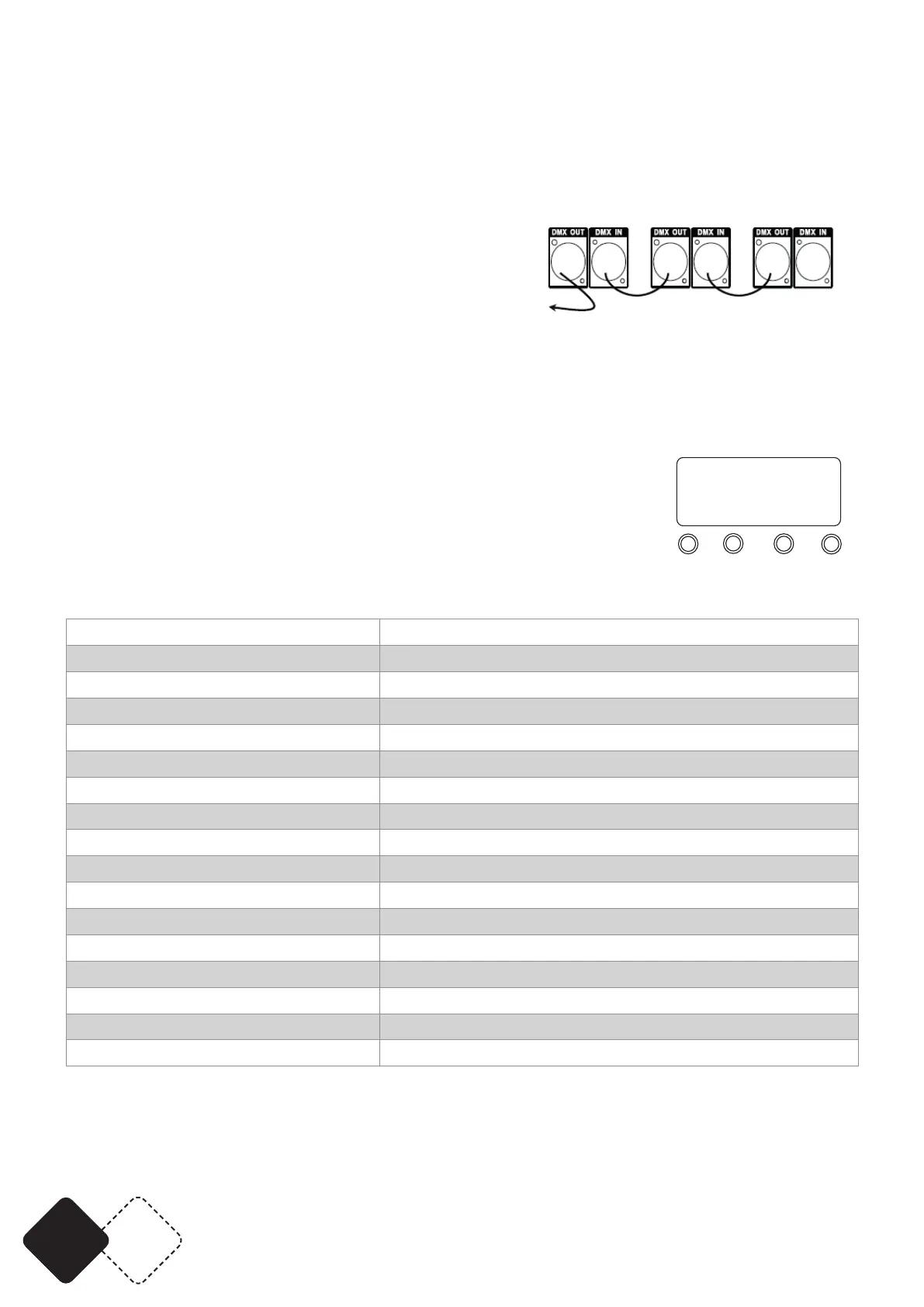

Branchement Maître/Esclave
1. Connectez le côté mâle à 3 broches du cordon DMX sur
la sortie (femelle) à 3 broches du premier appareil.
2. Connectez l’extrémité du cordon provenant du premier
appareil (che femelle à 3 broches) sur l’entrée de l’ap-
pareil suivant (che mâle à 3 broches). Branchez en-
suite la sortie de l’appareil sur l’entrée de l’appareil suivant, etc.
POWER LINK
Vous pouvez alimenter jusqu'à 5 appareils via les connecteurs POWER IN et POWER OUT à partir
d'une seule prise secteur. Banchez un cordon POWERCON du connecteur POWER OUT du premier
appareil au connecteur POWER IN du deuxième etc.
TABLEAU DE COMMANDE
UP
DOWN
MENU ENTER
8.8.8.8.
Pour accéder au menu principal, appuyez sur la touche MENU. Appuyez
sur les touches UP/DOWN jusqu’à ce que vous atteigniez la fonction
souhaitée. Lorsque vous l’avez atteinte, appuyez sur ENTER. Lorsqu’une
fonction a été sélectionnée, changez les réglages au moyen des touches
UP et DOWN. Lorsque vous avez ni les réglages, appuyez sur ENTER.
MENU
Adresse DMX A001---A512
Mode canaux 13 canaux, 44 canaux
Mode démo Sound, Auto
Mode esclave Master, Slave
Black Out OUI, NON
Mode audio Marche/Arrêt
Sensibilité sonore 0 –100 min -> max
Inversion Pan OUI, NON
Inversion Tilt1 OUI, NON
Inversion Tilt2 OUI, NON
Inversion Tilt3 OUI, NON
Rétro-éclairage Marche/Arrêt
Auto Test Test automatique
Durée d’utilisation 0----9999
Version Firmware V104
Réglages par défaut OUI, NON
Remise à zéro OUI, NON
MODES D’UTILISATION
Réglage de l’adresse DMX
1. Appuyez sur la touche MENU, UP ou DOWN jusqu’à ce que “ADDR” s’afche et appuyez sur ENTER.
2. L’adresse actuelle s’afche et clignote. Réglez l’adresse souhaitée au moyen des touches UP et
DOWN. Appuyez sur ENTER pour conrmer l’adresse.
