FR9
www.afx-light.com
sufsante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour
des travaux de maintenance et de nettoyage.
• Utilisez toujours de câbles de sécurité
• Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de tem-
pérature importants et présentant une ventilation limitée.

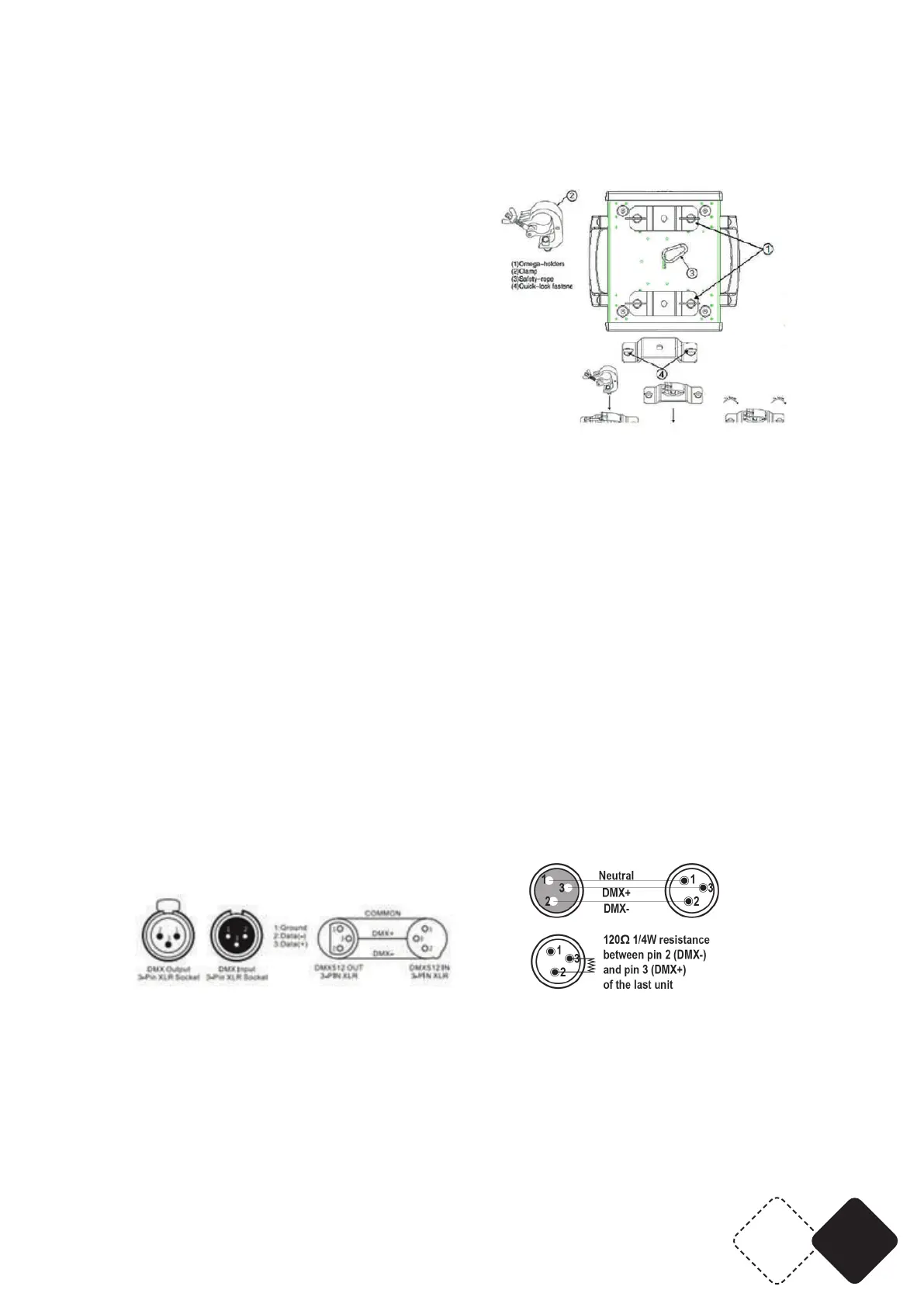

RIGGING
L’appareil comporte un dispositif de xation
unique qui se trouve en-dessous de la base.
C’est la combinaison de l’attache oméga fourni
et du point de xation du câble de sécurité (voir
ci-contre). Lorsque vous installez cet appareil
sur une traverse, utilisez un crochet compa-
tible avec l’attache oméga et xez-le à travers
le trou au moyen d’une vis M10. Pour une sécu-
rité supplémentaire, attachez un câble d’acier
sur l’un des points de xation présents sur la
base.
Branchement de plusieurs effets
Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs effets au moyen
d’une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/es-
clave. Le nombre combiné de canaux requis par l’ensemble des appareils sur un câble de données
sériel dénit le nombre d’appareils que le câble de données peut supporter.
Important: Les appareils doivent être branchés en série sur une seule ligne. Pour être conforme à
la norme EIA-485 il ne faut pas brancher plus de 32 appareils sur une ligne. Si plus de 32 appareils
sont branchés sur une seule ligne de données série sans répartiteur DMX à isolation optique, le
signal numérique DMX risque d’être détérioré.
La distance maximale recommandée est de 100m. Le nombre maximum d’appareils branchés sur
une liaison de données est de 32.
Câblage
Pour relier des appareils ensemble, vous devez utiliser des câbles de transmission de données. Vous
pouvez acheter des câbles DMX certiés directement chez un revendeur/distributeur ou construire
vos propres câbles. Si vous souhaitez fabriquer le câble vous-même, utilisez des câbles de données
faible capacitance de haute qualité qui sont moins sujets à des interférences électromagnétiques.
CONNECTEURS DE CABLE
Le câble doit posséder une che XLR mâle d’un côté et XLR femelle de l’autre. .
Conguration des connecteurs DMX
La résistance de n de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission
des signaux, il est toujours conseillé de brancher une résistance de n de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la
masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d’une façon
étrange. Testez les câbles à l’aide d’un ohm-mètre an de vérier la polarité et de vous assurer que
les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement.
