UMSCHALTEN DER ANZEIGE ZWISCHEN mm und Zoll
Drücken Sie bei eingestecktem, aber nicht laufendem Motor die Taste für die Bewehrungshilfe und halten
Sie sie 4 Sekunden lang gedrückt. Die angezeigten Einheiten werden geändert. Um zurück zu wechseln,
wiederholen Sie den Vorgang.
ELEKTRONISCHE DREHZAHLEINSTELLUNGEN MIT ENTSPRECHENDEN
NENNLASTDREHZAHLEN

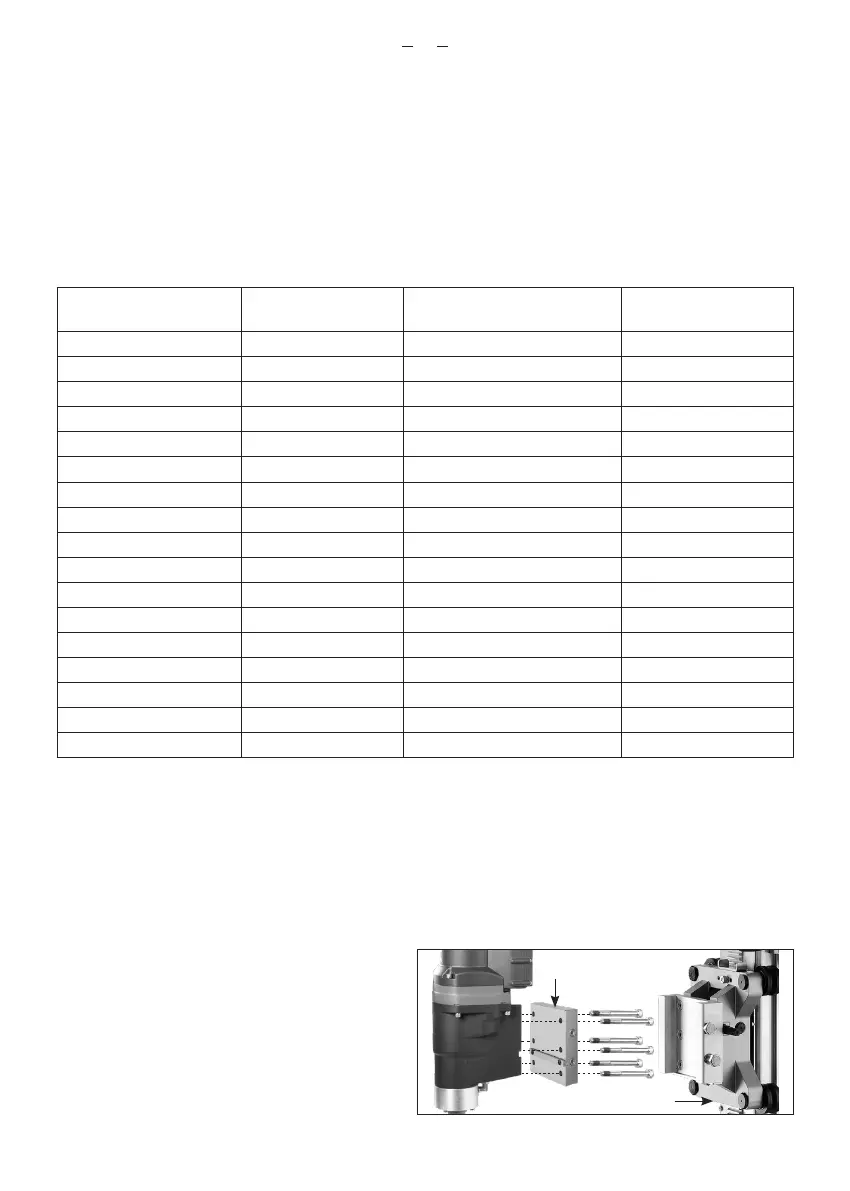

4) BEFESTIGUNG AN EINEM BOHRSTÄNDER (NICHT IM LIEFERUMFANG ENTHALTEN)
Warnung: Versuchen Sie nicht, ein Gerät zu montieren, das nicht über ein perfekt passendes
Befestigungssystem verfügt.
Dieser Motor hat 2 Befestigungsmöglichkeiten.
Es kann eine AGP-System-Montageplatte mit
sechs Schrauben verwendet werden, oder nur die
unteren 4 Schraubenlöcher, die in einem Standard-
Schraubenlochmuster für die Befestigung der
meisten Arten von 4-Schrauben-Montageplatten
sind.
Verwenden Sie die für den von Ihnen verwendeten
Drehzahl Einstellung Ø
(mm)
Nennlast U/min
Geschwindigkeitseinstellung
Ø (Zoll)
Nennlast U/min
500 mm 220 /min 20" 220 /min
450 mm 225 /min 18" 225 /min
400 mm 230 /min 16" 230 /min
350 mm 240 /min 14" 240 /min
325 mm 253 /min 13" 253 /min
300 mm 274 /min 12'' 274 /min
275 mm 300 /min 11" 300 /min
250 mm 329 /min 10'' 329 /min
202 mm 407 /min 8" 407 /min
182 mm 451 /min 7" 451 /min
172 mm 478 /min 6.5" 478 /min
162 mm 507 /min 6.25" 507 /min
152 mm 525 /min 6" 525 /min
142 mm 532 /min 5.5" 532 /min
127 mm 540 /min 5" 540 /min
122 mm 540 /min* 4.5" 540 /min*
102 mm 540 /min* 4" 540 /min*
(* Reduziertes Drehmoment zum Schutz des Bits )
Motor
Montageplatte
AGP-Bohrständer
