29
DE
Bohrständer geeignete Montageplatte, um den Bohrmotor an Ihrem Ständer zu befestigen. (Wenn der Abstand
zwischen der Elektronikbox des Motors und dem Bohrständer nicht ausreicht, verwenden Sie den optionalen
40-mm-Verlängerungssatz und platzieren Sie ihn zwischen der Montageplatte des Ständers und dem Motor).
Ziehen Sie die vier Schrauben gleichmäßig mit 12Nm an.
Lösen Sie zur Montage am Ständer die Verriegelungsschraube der Halterung und setzen Sie den
Montageabstandhalter rechtwinklig in die Halterung. Ziehen Sie dann die Schraube der Halterung mit 17 Nm
fest an.
Der Bohrständer kann auf drei Arten am Werkstück verankert werden: mit einer mechanischen Verankerung,
mit einem Vakuumsockel oder mit einer Hubschraube. (Befolgen Sie die mit dem Bohrständer gelieferten
Anweisungen).
ZUM EINBAU DES BOHRSTÄNDERS
1. Messen Sie den Abstand von der Mitte des
vorgesehenen Schnitts bis zur Position des
Montageschlitzes im Sockel. Befolgen Sie die
Anweisungen des Betonankerherstellers für
den Einbau. Bohren Sie mit einem geeigneten
Werkzeug, z. B. einem Bohrhammer, ein Loch
in der richtigen Größe für den Dübel. Schlagen
Sie dann den Dübel bündig ein.
2. Bringen Sie den Sockel in Position und schrauben Sie die Ankerschraube, die Unterlegscheibe und die
Mutter ein, wobei Sie sie vorerst handfest anziehen.
3. Stellen Sie die vier Nivellierbolzen mit einer Wasserwaage so ein, dass eine gute Nivellierung erreicht wird,
und ziehen Sie dann den mittleren Ankerbolzen fest. Der gesamte Ständer muss solide montiert sein.
WARNUNG: Versuchen Sie niemals zu bohren, wenn der Ständer nicht zweifelsfrei befestigt ist.
5) EIN- UND AUSSCHALTEN DES GERÄTS
Wenn der Motor zum ersten Mal eingesteckt wird, zeigt der Informationsbildschirm kurz "000" an, gefolgt
von der Versionsnummer der Elektronikkarte. Kurz darauf wird der zuletzt gewählte Bohrkronendurchmesser
angezeigt. Die LED-Lastanzeige blinkt kontinuierlich grün und zeigt damit an, dass der Motor unter Spannung
steht und betriebsbereit ist.
Um den Motor zu starten, drücken Sie die Taste ON/OFF.
Um den Motor anzuhalten, drücken Sie erneut die Taste ON/OFF.
LOCH STARTFUNKTION
Wenn der Motor zum ersten Mal eingeschaltet wird, läuft er in den ersten 4 Sekunden mit 50 % Drehzahl. Dies
dient als Starthilfe für die Bohrung. Nach 4 Sekunden wird die Drehzahl auf 100% der gewählten Drehzahl
erhöht.

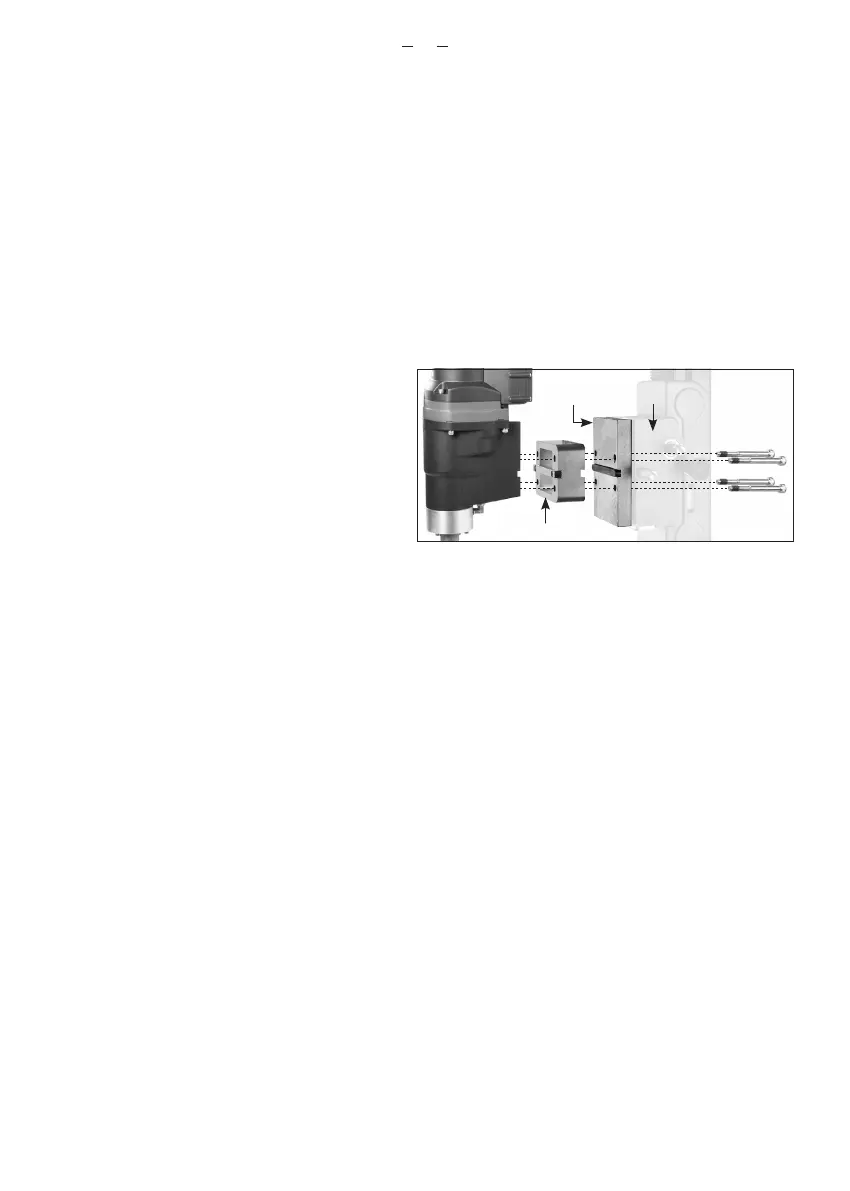

Motor
40-mm-Verlängerungs-Abstandhaltersatz
*Von außen beschafft
Montageplatte & Bohrständer
