AGP DM20 - Page 45

45
FR
pour fixer la plupart des types de plaques de
montage à 4 boulons.

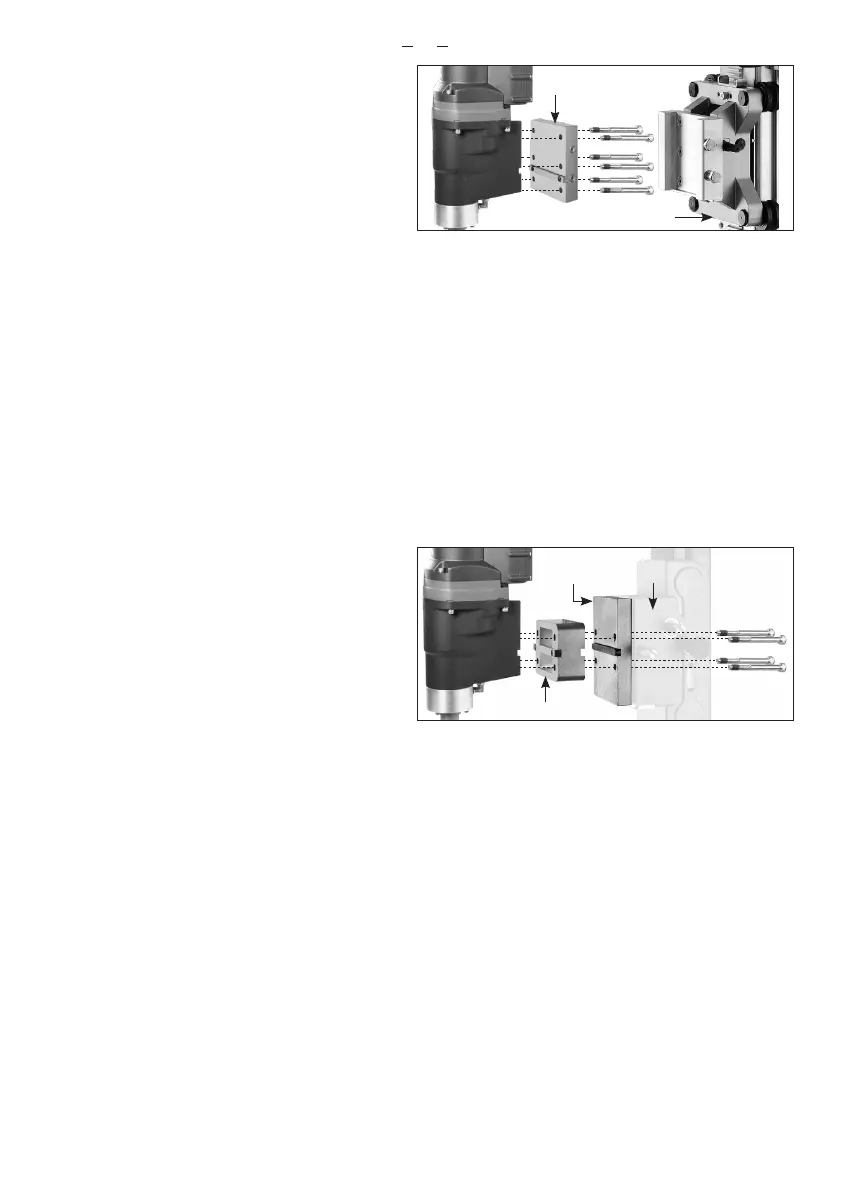

Utilisez la plaque de montage adaptée au support
de forage que vous utilisez pour monter votre
moteur de forage sur votre support. (S'il n'y a pas
assez d'espace entre le boîtier électronique du
moteur et le support de la perceuse, utilisez le kit
d'entretoise d'extension de 40 mm en option et
placez-le entre la plaque de montage de votre support et le moteur). Serrez les quatre boulons uniformément à
12Nm.
Pour le montage sur le support, desserrez le boulon de verrouillage du berceau et placez l'entretoise de
montage bien en place dans le berceau. Puis serrez fermement le boulon de verrouillage du berceau à 17Nm.
Le support de perçage peut être ancré à la pièce de travail de l'une des trois façons suivantes : avec un ancrage
mécanique, avec une base à vide ou avec un vérin à vis. (Suivez les instructions fournies avec le support de
forage).
POUR INSTALLER LE SUPPORT DE PERCEUSE
1. Mesurez la distance entre le centre de la coupe prévue et l'emplacement de la fente de montage dans
la base. Suivez les instructions du fabricant
de l'ancrage à béton pour l'installation. À
l'aide d'un outil approprié, tel qu'un marteau
rotatif, percez un trou de taille correcte pour
l'ancrage. Enfoncez ensuite l'ancrage jusqu'à
ce qu'il soit affleurant.
2. Mettez la base en place et vissez le boulon
d'ancrage, la rondelle et l'écrou, en le laissant
serré à la main pour le moment.
3. À l'aide d'un niveau à bulle, ajustez les quatre boulons de mise à niveau pour obtenir un bon
positionnement de niveau, puis serrez à fond le boulon d'ancrage central. L'ensemble du support doit être
monté solidement.
AVERTISSEMENT : N'essayez jamais de percer si le support n'est pas solidement fixé sans aucun doute.
5) MISE EN MARCHE ET ARRÊT DE L'OUTIL
Lorsque le moteur est branché pour la première fois, l'écran d'information affiche brièvement "000", suivi du
code de version de la carte électronique. Peu après, le diamètre du trépan sélectionné le plus récemment
s'affiche. L'indicateur de charge LED clignote en vert de manière continue, indiquant que le moteur est sous
tension et prêt à fonctionner.
Pour démarrer le moteur, appuyez sur le bouton ON/OFF.
Pour arrêter le moteur, appuyez à nouveau sur le bouton ON/OFF.
FONCTION DE DÉMARRAGE DU TROU
Motor
Plaque de montage
Support de foreuse AGP
Motor
Kit d'entretoise d'extension de 40 mm
*Approvisionnement extérieur
Plaque de montage et support de forage
