AGP DM20 - Page 60

ES
60

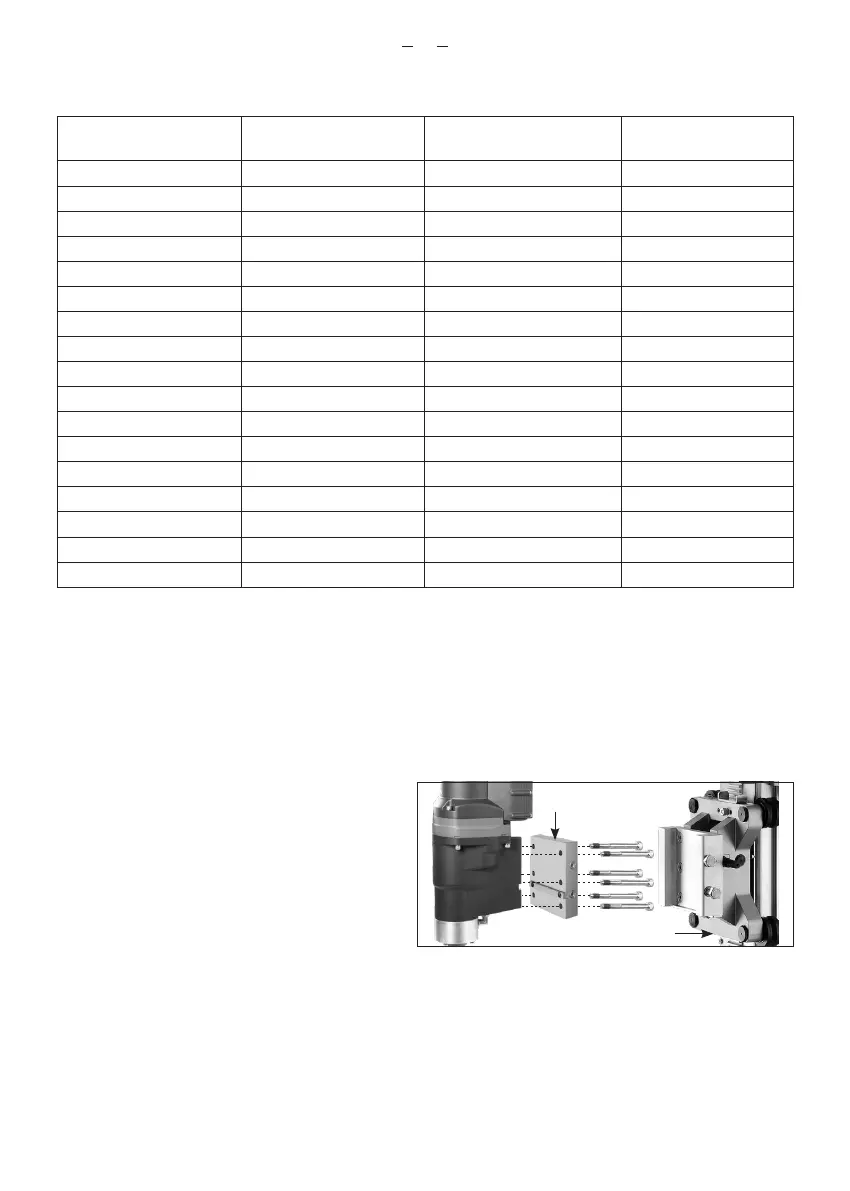

AJUSTES DE VELOCIDAD ELECTRÓNICOS CON LAS CORRESPONDIENTES
VELOCIDADES DE CARGA NOMINAL
4) MONTAJE EN UN SOPORTE DE PERFORACIÓN (NO INCLUIDO)
Advertencia: No intente montarlo en un equipo que no tenga un sistema de montaje perfectamente
ajustado.
Este motor tiene 2 posibilidades de montaje. Puede
utilizar una placa de montaje de seis tornillos del
sistema AGP, o simplemente utilizar los 4 agujeros
de los tornillos inferiores, que están en un patrón
de agujeros de los tornillos estándar para la fijación
de la mayoría de los tipos de placas de montaje de
4 tornillos.
Utilice la placa de montaje adecuada para el
soporte de taladro que está utilizando para montar su motor de taladro en su soporte. (Si no hay suficiente
espacio entre la caja electrónica del motor y el soporte del taladro, utilice el kit opcional de extensión de 40 mm
y colóquelo entre la placa de montaje de su soporte y el motor). Apriete los cuatro tornillos uniformemente a
12Nm.
Para el montaje en el soporte, afloje el perno de bloqueo de la cuna y coloque el espaciador de montaje en
ángulo recto en la cuna. A continuación, apriete el perno de bloqueo de la cuna con firmeza a 17 Nm.
El soporte del taladro puede anclarse a la pieza de trabajo de una de las tres maneras siguientes: con un anclaje
(* Par reducido para proteger la broca )
Motor
Placa de montaje
Soporte de perforación AGP
Ajuste de la velocidad Ø
(mm)
Carga nominal rpm
Ajuste de la velocidad Ø
(pulgadas)
Carga nominal rpm
500 mm 220 /min 20" 220 /min
450 mm 225 /min 18" 225 /min
400 mm 230 /min 16" 230 /min
350 mm 240 /min 14" 240 /min
325 mm 253 /min 13" 253 /min
300 mm 274 /min 12'' 274 /min
275 mm 300 /min 11" 300 /min
250 mm 329 /min 10'' 329 /min
202 mm 407 /min 8" 407 /min
182 mm 451 /min 7" 451 /min
172 mm 478 /min 6.5" 478 /min
162 mm 507 /min 6.25" 507 /min
152 mm 525 /min 6" 525 /min
142 mm 532 /min 5.5" 532 /min
127 mm 540 /min 5" 540 /min
122 mm 540 /min* 4.5" 540 /min*
102 mm 540 /min* 4" 540 /min*
