75
IT

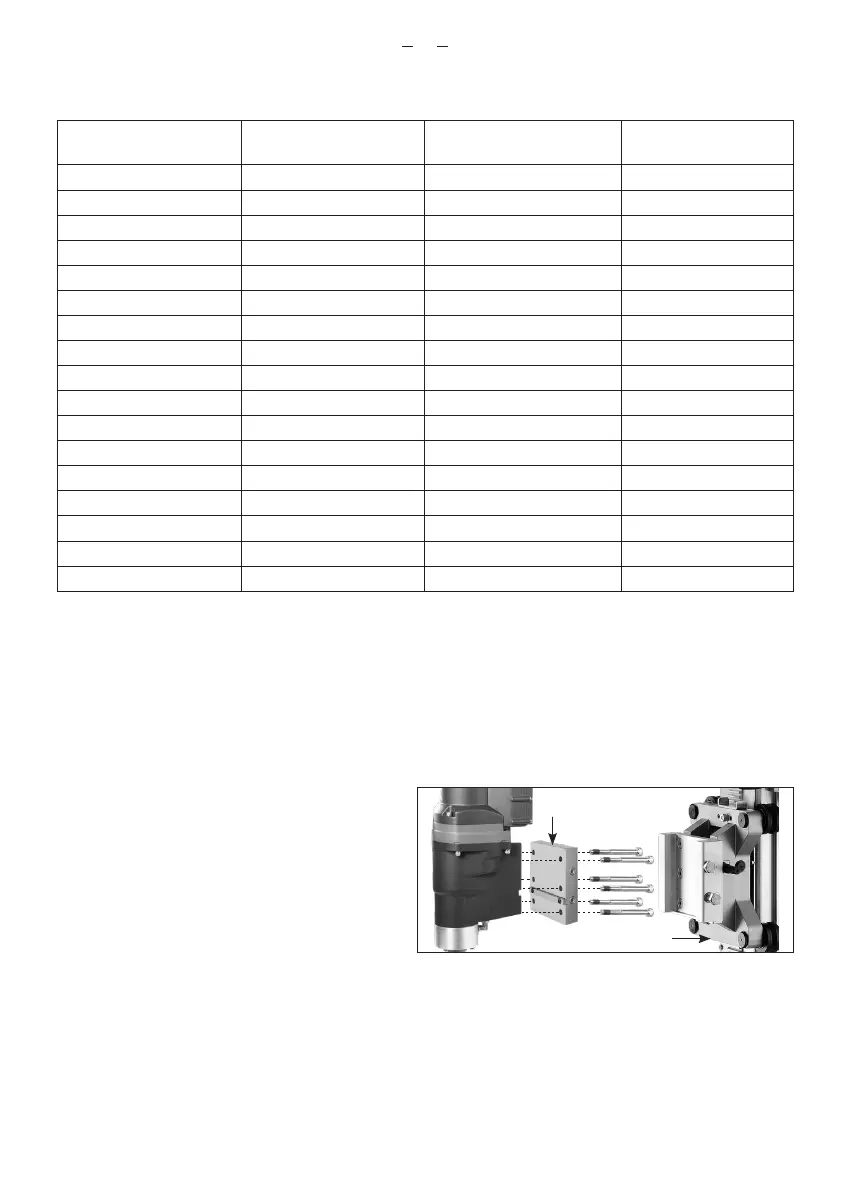

IMPOSTAZIONI ELETTRONICHE DI VELOCITÀ CON CORRISPONDENTI VELOCITÀ DI
CARICO NOMINALI
4) MONTAGGIO SU UN SUPPORTO DI PERFORAZIONE (NON INCLUSO)
Attenzione: Non tentare di montare su un impianto che non abbia un sistema di montaggio
perfettamente adatto.
Questo motore ha due possibilità di montaggio.
Può utilizzare una piastra di montaggio a sei
bulloni del sistema AGP o semplicemente i 4
fori inferiori, che presentano uno schema di fori
standard per il ssaggio della maggior parte delle
piastre di montaggio a 4 bulloni. Per montare
il motore del trapano sul cavalletto, utilizzare la
piastra di montaggio adatta al cavalletto che si
sta utilizzando. (Se lo spazio tra la scatola elettronica del motore e il supporto del trapano non è suciente,
utilizzare il kit opzionale di estensione da 40 mm e posizionarlo tra la piastra di montaggio del supporto e il
motore). Serrare uniformemente i quattro bulloni a 12Nm. Per il montaggio sul cavalletto, allentare il bullone di
bloccaggio della culla e posizionare il distanziale di montaggio nella culla. Quindi serrare saldamente il bullone
di bloccaggio della culla a 17Nm. Il supporto del trapano può essere ancorato al pezzo da lavorare in uno dei
tre modi seguenti: con un ancoraggio meccanico, con una base a vuoto o con una vite a martinetto. (Seguire le
istruzioni fornite con il supporto del trapano).
(* Coppia ridotta per proteggere il bit )
Motore
Piastra di montaggio
Supporto per trapano AGP
Velocità Impostazione Ø
(mm)
Carico nominale giri/min
Impostazione della
velocità Ø (pollici)
Carico nominale giri/
min
500 mm 220 /min 20" 220 /min
450 mm 225 /min 18" 225 /min
400 mm 230 /min 16" 230 /min
350 mm 240 /min 14" 240 /min
325 mm 253 /min 13" 253 /min
300 mm 274 /min 12'' 274 /min
275 mm 300 /min 11" 300 /min
250 mm 329 /min 10'' 329 /min
202 mm 407 /min 8" 407 /min
182 mm 451 /min 7" 451 /min
172 mm 478 /min 6.5" 478 /min
162 mm 507 /min 6.25" 507 /min
152 mm 525 /min 6" 525 /min
142 mm 532 /min 5.5" 532 /min
127 mm 540 /min 5" 540 /min
122 mm 540 /min* 4.5" 540 /min*
102 mm 540 /min* 4" 540 /min*
