SISTEMI DI SICUREZZA 5 SAFETY SYSTEMS
5-2 REF

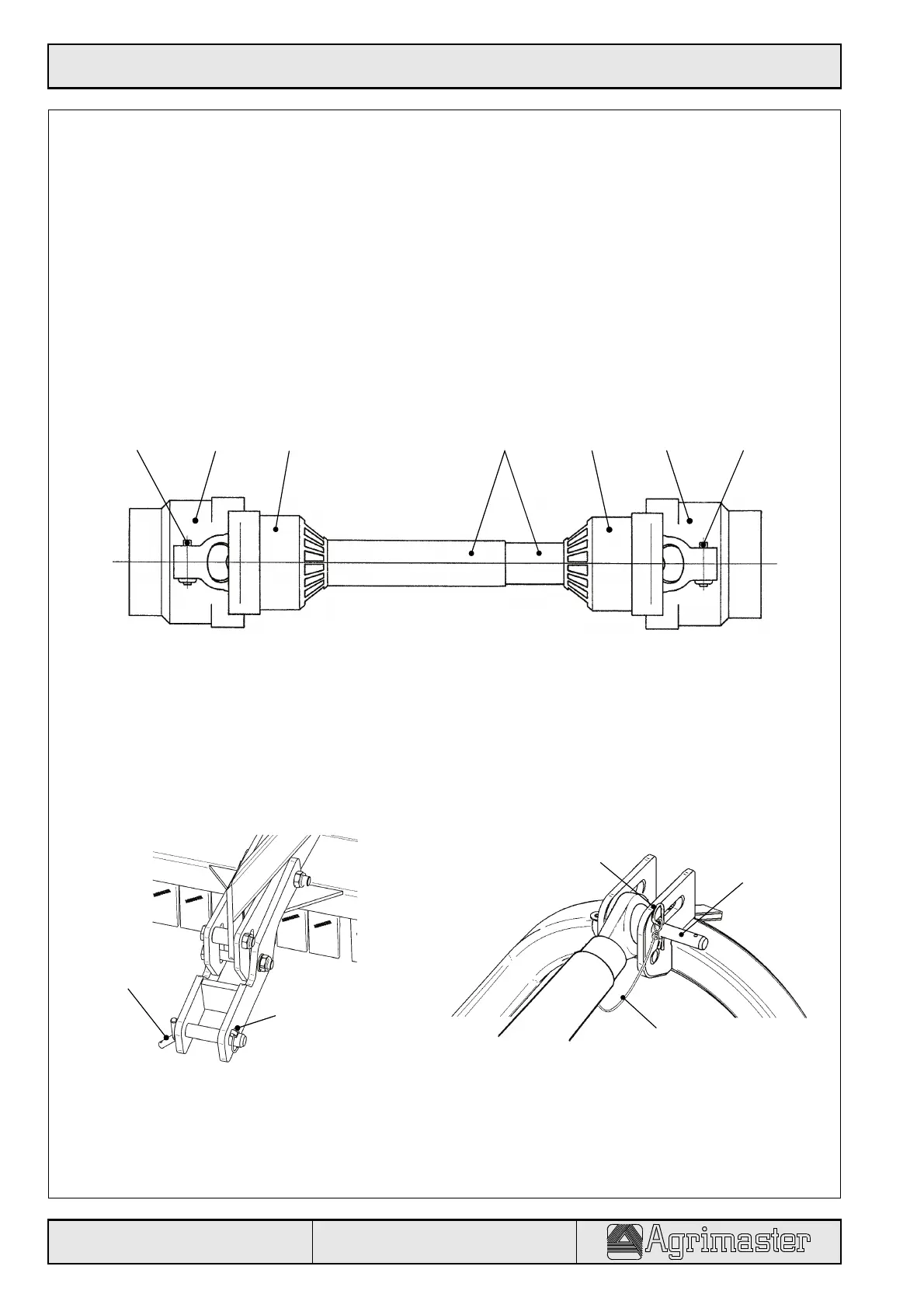

Fig. 5-2 Collegamento al sollevatore della trattrice
Connection to the tractor lift
Fig. 5-3 Collegamento al terzo punto
Third point connection
Fig. 5-1 Albero cardanico - Cardan shaft
12 3 4 56 7
Collegamento flessibile
Spina
Pin
Copiglia di sicurezza
Cotter pin
Flexible connection
Spina
Copiglia di sicurezza
Pin
Cotter pin
1 Cuffia protezione presa di forza trattrice - Protection cover for the tractor PTO.
2 Cuffia albero cardanico lato trattrice - Cardan shaft cover on the tractor side.
3 Tubi telescopici - Telescopic pipes.
4 Cuffia albero cardanico lato trinciatrice - Cardan shaft cover on the shredder side.
5 Cuffia protezione albero scatola ingranaggi trinciatrice - Protection cover for the shredder gearbox shaft.
6-7 Spina di sicurezza con innesto a molla - Safety pin spring joint.
