AGV K6 - Page 20

36 37DEDE
6.1 ENTNAHME
Bedingung: Setzen Sie sich in eine bequeme
Position und legen Sie sich den Helm umge-
kehrt auf die Knie. Starten Sie den Vorgang
auf der rechten Seite.
• Ziehen Sie das Wangenpolster (1) in
Richtung des Helminneren heraus
(Pfeile), bis Sie das Kunststoffbe-
festigungsband (2) von seinen Halte-
rungen zwischen der Schale und der
Styroporschale gelöst haben.
• Lösen das Wangenpolster von der
Wangenpolsterhalterung, indem Sie
die drei Druckknöpfe am Wangen-
polster (4, Abbildung unten) aus der
Wangenpolsterhalterung lösen, mit
denen dieses an der Styroporschale
befestigt ist.
• Verfahren Sie identisch mit der anderen Seite.
• Ziehen Sie den Kinnriemen von dem Wangenpolster heraus.
→ Die Wangenpolster sind jetzt lose und können entfernt werden.
5 DIE PINLOCK
®
ANTIBESCHLAGSSCHEIBE
Die Pinlock
®
antibeschlagsscheibe ist aus einem kunststoff, welcher feuchtigkeit
absorbieren kann und welche das beschlagen durch ein isolierendes und dichtes luft-
polster limitiert, ohne einschränkung in dem sichtfeld hervorzurufen.
Achtung! Die Antibeschlagscheibe verzögert die Bildung von Kondensation.
Sie garantiert jedoch nicht, dass dieses Phänomen auftritt. Bei ungünstige
Witterungsbedingungen, wird die Antibeschlag Funktion nicht mehr garan-
tiert und die Bildung von Kondensation ist nicht mehr vermeidbar.
Achtung! Es wird immer empfohlen, die Antibeschlagscheibe der Marke
Pinlock
®
bei einer Lufttemperatur unter 20 ° C und / oder einer Luftfeuchtig-
keit über 70% und / oder bei Regen zu verwenden.

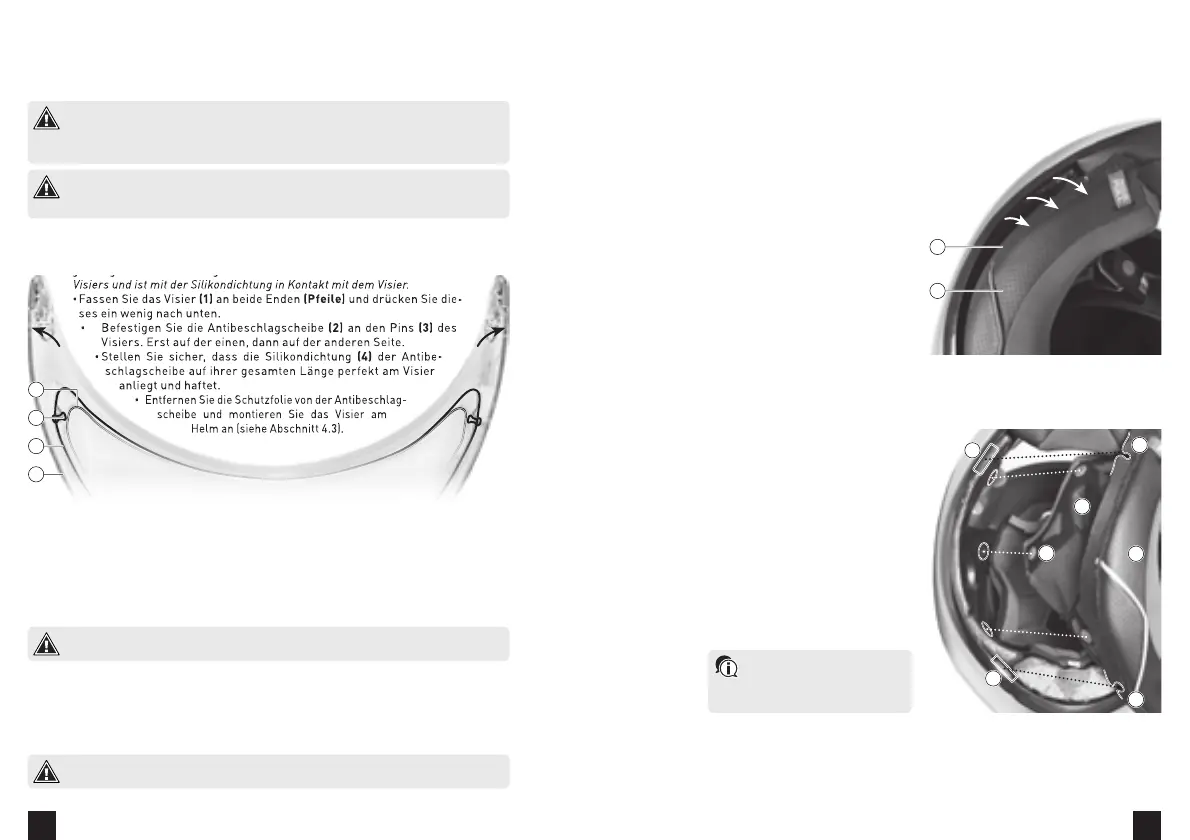

5.1 MONTAGE
Bedingung: Das Visier ist vom Helm abgenommen und wurde gründlich
gereinigt. Die Antibeschlagscheibe befindet sich auf der Innenseite des
Visiers und ist mit der Silikondichtung in Kontakt mit dem Visier.
• Fassen Sie das Visier (1) an beide Enden (Pfeile) und drücken Sie die-
ses ein wenig nach unten.
• Befestigen Sie die Antibeschlagscheibe (2) an den Pins (3) des
Visiers. Erst auf der einen, dann auf der anderen Seite.
• Stellen Sie sicher, dass die Silikondichtung (4) der Antibe-
schlagscheibe auf ihrer gesamten Länge perfekt am Visier
anliegt und haftet.
• Entfernen Sie die Schutzfolie von der Antibeschlag-
scheibe und montieren Sie das Visier am
Helm an (siehe Abschnitt 4.3).
5.3 REINIGEN
Verwenden Sie zum Reinigen der Antibeschlagscheibe der Marke Pinlock
®
eine milde
Flüssigseife und ein mit warmem Wasser angefeuchtetes weiches Tuch. Vor der er-
neuten Installation muss es mindestens einen Tag lang perfekt trocknen. Reiben Sie die
Antibeschlagescheibe nicht trocken.
Achtung! Verwenden Sie zur Reinigung keine scheuernden Werkzeuge oder ag-
gressiven Produkte, die Ammoniak oder Alkohol enthalten.
6 WANGENPOLSTER
Die Innenre des Helms K6 besteht aus zwei Wangenpolstern, die durch das Nacken-
polster miteinander verbunden sind, einem Kopfpolster, dem Windabweiser z und der
Kinnriemenabdeckung. Diese Komponenten sind herausnehmbar.
6.2 MONTAGE
Bedingung: Setzen Sie sich in eine bequeme
Position und legen Sie sich den Helm umge-
kehrt auf die Knie. Starten Sie den Vorgang
auf der rechten Seite.
• Nähern Sie sich mit dem Wangen-
polster (1) der Schale.
• Führen Sie den Kinnriemen durch
die entsprechende Öffnung (2) am
Wangenpolster.
• Legen Sie das Kunststoffbefestigungs-
band der Wangenpolster zwischen die
Außenschale und der Styroporschale.
Befestigen Sie die geformte Kante (3)
an den beiden roten Haken (4).
• Befestigen Sie das Wangenpolster mit Hilfe der drei Druckknöpfe (5), an der Wan-
genpolsterhalterung mit welches dieses an der Styroporschale befestigt ist.
• Verfahren Sie identisch mit der anderen Seite.
→ Prüfen Sie, ob das Wangenpolster richtig befestigt ist.
Hinweis! Es ist ratsam, das
Wangenpolster zuerst an der
Rückseite und dann an der
Vorderseite einzuhängen.
2
1
gereinigt. Die Antibeschlagscheibe befindet sich auf der Innenseite des
Visiers und ist mit der Silikondichtung in Kontakt mit dem Visier.
•
Fassen Sie das Visier
(1)
an beide Enden
(Pfeile)
und drücken Sie die
-
ses ein wenig nach unten.
•
Befestigen Sie die Antibeschlagscheibe
(2)
an den Pins
(3)
des
Visiers. Erst auf der einen, dann auf der anderen Seite.
•
Stellen Sie sicher, dass die Silikondichtung
(4)
der Antibe
-
schlagscheibe auf ihrer gesamten Länge perfekt am Visier
anliegt und haftet.
•
Entfernen Sie die Schutzfolie von der Antibeschlag
-
scheibe und montieren Sie das Visier am
Helm an (siehe Abschnitt 4.3).
2
3
1
4
3
4
3
4
5
1
2
5.2 ENTFERNEN
Bedingung: Das Visier ist vom Helm entfernt (siehe Abschnitt 4.2).
• Fassen Sie das Visier (1) an beide Enden (Pfeile) und drücken Sie dieses ein wenig
nach unten.
• Heben Sie die Antibeschlagscheibe (2) an, indem Sie diese in der Mitte greifen, und
lösen Sie diese aus der Halterung der Pins (3), welche sich am Visier befinden. Erst
auf der einen, dann auf der anderen Seite.
→ Die Antibeschlagscheibe ist jetzt frei und kann entfernt werden.
Achtung! Behandeln Sie die Pinlock
®
Scheibe vorsichtig. Benutzen Sie keine
Werkzeuge zur Demontage, die diese Beschädigen können.
