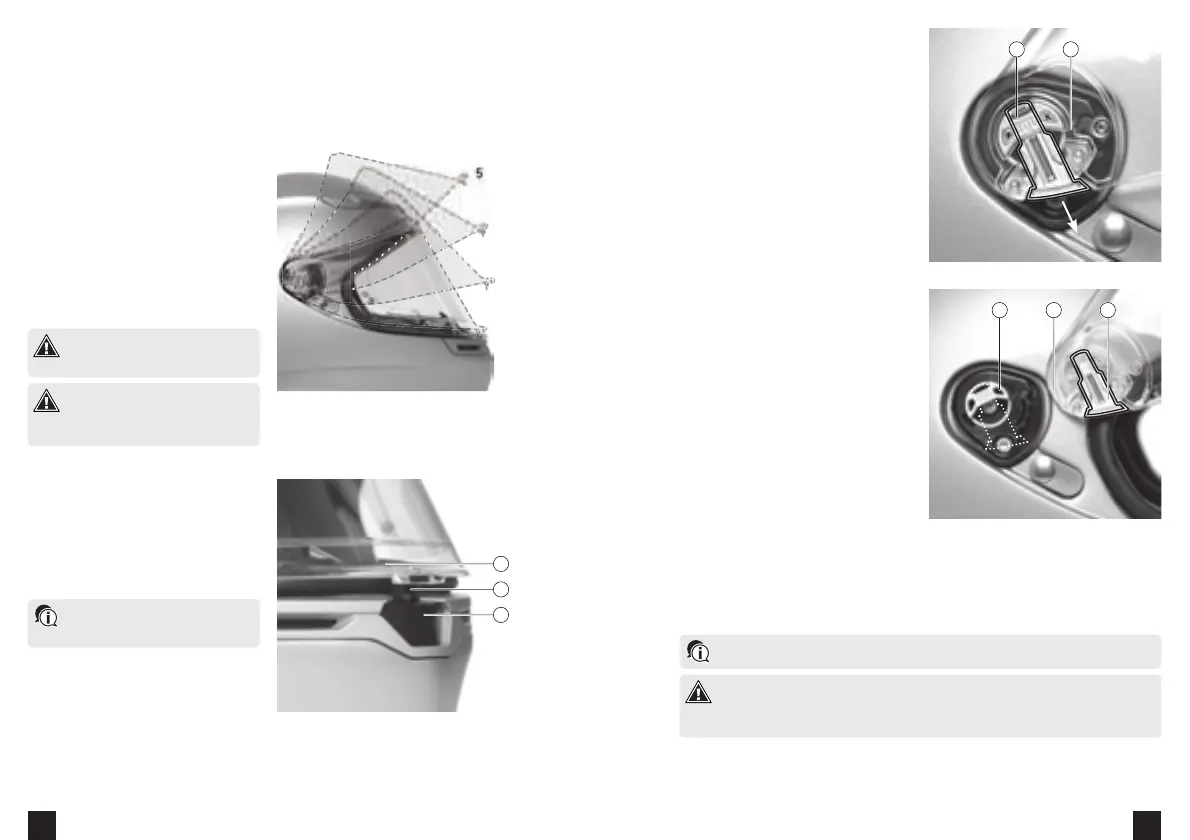

4 A VISEIRA
A viseira do capacete K6, fabricada em policarbonato anti-riscos, está equipada com um
mecanismo que lhe confere um movimento de rotação com 5 posições de funcionamento. O
mecanismo de bloqueio é do tipo central e, além de garantir uma excelente estanqueidade
do ar durante a corrida, reduz a probabilidade de abertura em caso de queda, impedindo
assim que qualquer corpo estranho entre em contacto com a caba do utilizador.
4.1 POSIÇÃO DE FUNCIONAMENTO
1. Viseira fechada.
2. Viseira com microabertura para per-
mitir um fluxo de ar moderado du-
rante a condução a baixa velocidade.
3. Viseira na primeira abertura inter-
média.
4. Viseira na segunda abertura inter-
média.
5. Viseira totalmente levantada.
Atenção! Durante a condução é
aconselhável utilizar sempre a visei-
ra totalmente fechada, na posição 1.
Atenção! Em caso de não utiliza-
ção prolongada, recomenda-se
deixar a viseira na posição de
microabertura, na posição 2.
4.2 MICROABERTURA
Condição: a viseira está aberta.
Baixe a viseira (1) aque o gancho
de plástico (2) encaixe no botão de
abertura (3) no primeiro clique.
A viseira es agora colocada na po-
sição de microabertura, a cerca de 10
mm de distância da proteção do queixo.
Aviso! Se necessário, facilite o
encaixe pressionando levemente
o boo de abertura (2).
Condição: a viseira está fechada.
Pressione o botão de abertura (3)
e, num movimento único, empurre
o bordo da viseira (1) para cima até
que o gancho de pstico (2) encaixe
no botão de abertura.
A viseira es agora colocada na po-
sição de microabertura, a cerca de 10
mm de distância da proteção do queixo.
1
2
3
4.3 REMOÇÃO
Condição: a viseira está na posição de aber-
tura total. Iniciar a operação no mecanismo
do lado direito da viseira.
Puxe a alavanca de mola para bai-
xo (1; seta) e retire a viseira (2) da
calota.
Repita a operão no mecanismo do
lado esquerdo da viseira.
A viseira pode ser agora libertada e
removida.
4.4 INSTALAÇÃO
Condição: iniciar a operação no mecanismo
do lado direito da viseira.
Rode a guia de movimento metálico
(1) de modo a que seja orientada para
a posição de abertura máxima.
Coloque a viseira (2) sobre o meca-
nismo de fixação e, ao acionar a ala-
vanca de mola (3), aperte a viseira na
posição correta.
Repita as operações anteriores no
mecanismo do lado esquerdo da
viseira.
A viseira está agora encaixada. Ve-
rifique a rotação correta nas várias
posições (consulte o parágrafo 4.1).
4.5 LIMPEZA
Para uma limpeza ideal, remova a viseira do capacete e limpe-a com um pano macio
humedecido com água tépida: se a viseira estiver muito suja, adicione sao neutro
à água.
Enxagúe a viseira em água corrente e seque-a com um pano macio. Não esfregue para
secar.
Aviso! A limpeza é mais fácil e eficaz quando realizada imediatamente as a
utilização.
Atenção! Nunca utilize gasolina, benzeno, produtos para limpeza de vidros, pro-
dutos abrasivos ou solventes químicos, uma vez que estes podem danificar as
propriedades da viseira. Não utilize objetos afiados ou pontiagudos para remover
reduos de sujidade da viseira. Não seque a viseira com fontes de calor.
1
2
3
4
5
1 2 3
1 2
