Airelec Tactic Pro - Installation and Mounting

4.
28
B
104
258
2
A
A
500=>1250W

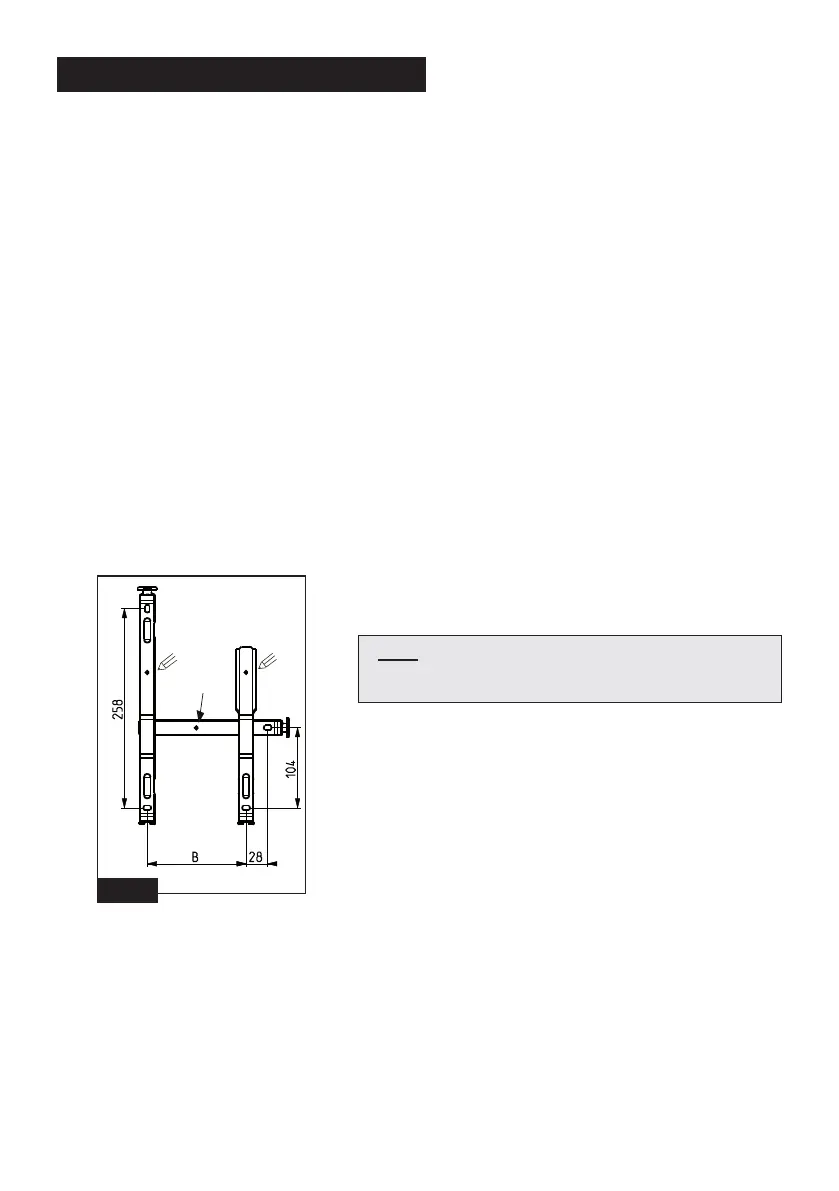

Fig. C
- INSTALLATION ET FIXATION
La sortie du câble d’alimentation à travers le mur doit se faire dans la supercie de
l’appareil pour éviter d’être visible après installation. Pour faciliter la mise en place et
respecter la cote minimale de 150 mm du bas de l’appareil par rapport au sol (Fig.D).
∙ libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de
l’appareil (Rep. 1 Fig.D).
∙ utiliser le dosseret comme gabarit de marquage en le déposant au sol contre
le mur. Pointer les trous du dosseret (Rep. A Fig. C) pour marquer les xations
inférieures.
∙ repositionner le dosseret pour faire correspondre les marques avec les trous des
xations inférieures.
∙ vérier l’horizontalité du dosseret, marquer les 2 trous de xation supérieure, puis
percer les 4 trous ainsi repérés.
∙ replacer le dosseret au mur et xer à l’aide de 4 vis diam.5,5mm max.
Nota : Pour centrer latéralement votre appareil,
aidez-vous du trou rep. 2 Fig. C&D.
