Nom des pièces (suite)

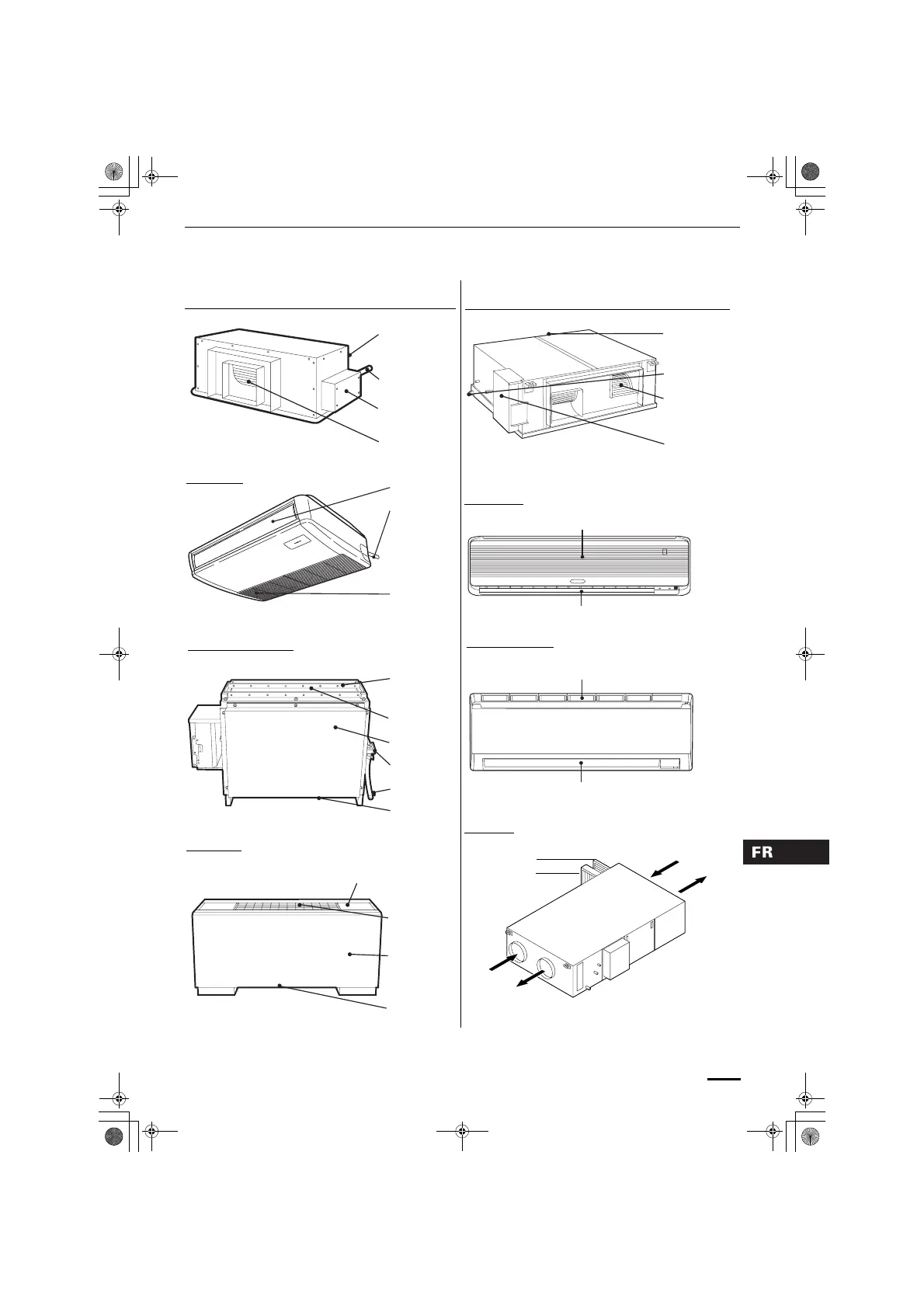

UNITÉ INTÉRIEURE
CONDUIT CACHÉ
Bride de
conduit
d’arrivée d’air
(arrière)
Bride de conduit
de sortie d’air
Coffret
électrique
T
ype NDHP (pression statique élevée) pour 24, 36 et 48
MONTÉ AU PLAFOND
Type NPFL
Type NDHP (pression statique élevée) pour 76 et 96
MONTÉ AU MUR
Type NWFL
Drain
Bride de
conduit
d’arrivée d’air
(arrière)
Bride de conduit
de sortie d’air
(2 emplacements)
Coffret
électrique
Type NFFL
Drain
(Vous pouvez
connecter le
tuyau de vidange
du côté droit ou
du côté gauche.)
Grille de
l’arrivée d’air
(arrivée d’air)
Sortie d’air
(grille de la
sortie d’air)
Arrivée d’air
Sortie d’air
Porte d’utilisation
(La télécommande (vendue séparément)
peut être placée ici.)
Panneau avant
(Un bac de
récupération est
fourni à
l’intérieur.)
Arrivée d’air
(filtre à air)
Drain
CONDUIT CACHÉ
Sortie d’air
VERTICAL
Type NFMFL (caché)
Drain
Bac de
récupération
Panneau
avant
Sortie d’air
Bride de
connexion au
conduit de
sortie d’air
(en option)
Arrivée d’air
(filtre à air)
Filtre haute
performance
Filtre longue
durée
Type XAV (PLAT)
Arrivée d’air
Sortie d’air
ÉCHANGEUR THERMIQUE À SERPENTIN DX
Type DEV
SA (air fourni)
RA (air de
retour)
OA (air
extérieur)
EA (air
évacué)
