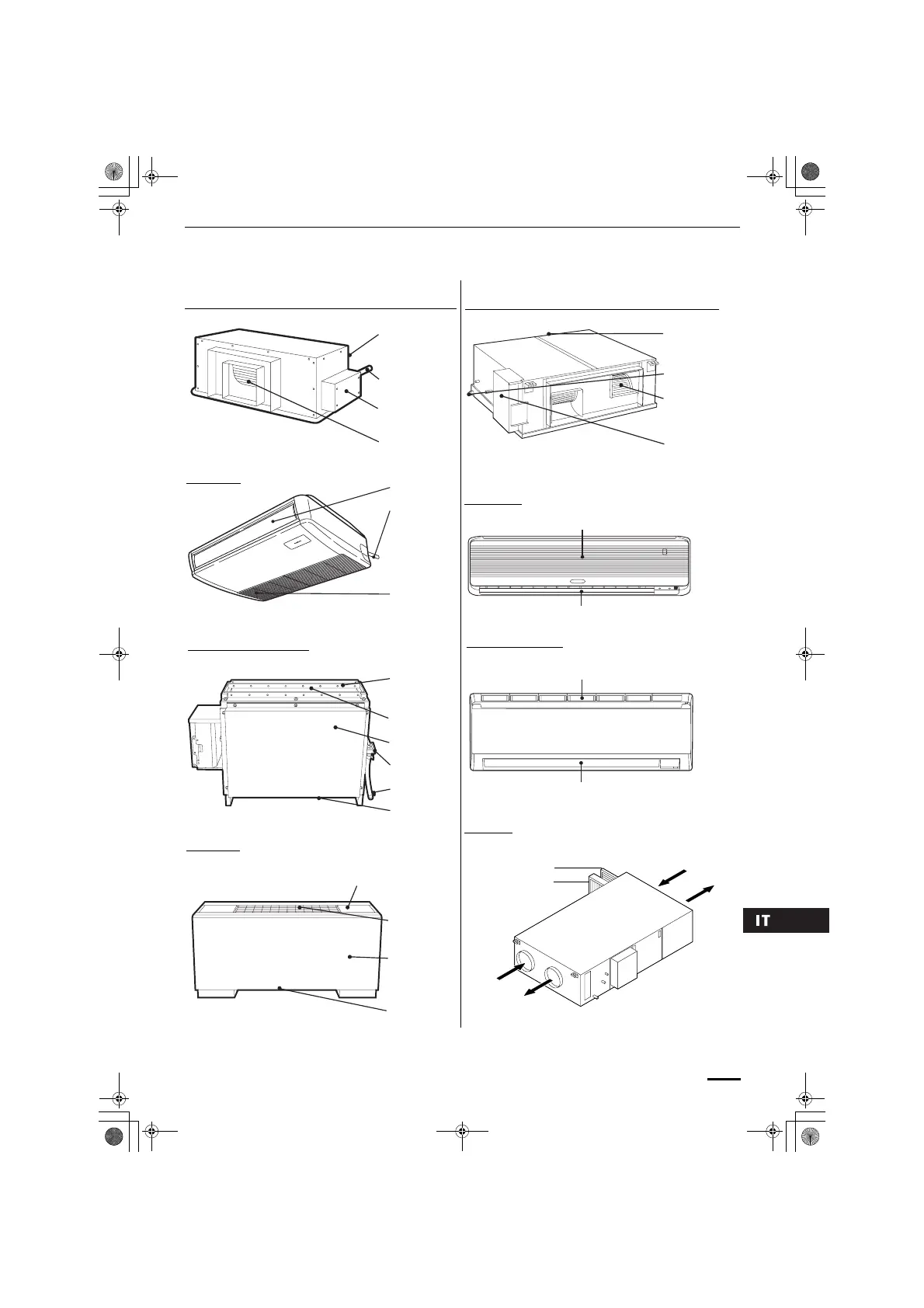

Nome delle parti (seguito)
UNITÀ INTERNA
CONDOTTO NASCOSTO
Flangia
condotto lato
presa d’aria
(posteriore)
Flangia
condotto lato
uscita d’aria
Scatola elettrica
Tipo NDHP (pressione statica elevata) per 24, 36 e 48
MONTAGGIO A SOFFITTO
Tipo NPFL
Tipo NDHP (pressione statica elevata) per 76 e 96
MONTAGGIO A PARETE
Tipo NWFL
Scarico
dell’acqua
Flangia
condotto lato
presa d’aria
(posteriore)
Flangia
condotto lato
uscita d’aria
(2 posizioni)
Scatola
elettrica
Tipo NFFL
Scarico
dell’acqua
(Il tubo di scarico
può essere
collegato sia dal
lato destro, sia
dal lato sinistro).
Griglia della
presa d’aria
(presa d’aria)
Uscita d’aria
(Griglia di
uscita d’aria)
Presa d’aria
Uscita dell’aria
Portello del pannello di comando
(Il telecomando (venduto separatamente) può
essere inserito e riposto qui).
Pannello
anteriore
(All’interno è
presente una
vaschetta di
scarico).
Presa d’aria (filtro dell’aria)
Scarico
dell’acqua
CONDOTTO NASCOSTO
Uscita
dell’aria
A PAVIMENTO
Tipo NFMFL (nascosto)
Scarico
dell’acqua
Vaschetta di
scarico
Pannello
anteriore
Uscita
dell’aria
Flangia di
connessione
condotto
uscita d’aria
(opzionale)
Presa d’aria
(filtro
dell’aria)
Filtro di alte
prestazioni
Filtro di lunga vita
Tipo XAV (PIATTO)
Presa d’aria
Uscita dell’aria
SCAMBIATORE DI CALORE CON SERPENTINA DX
Tipo DEV
RA (aria
di ritorno)
SA (aria di
alimentazione)
OA (aria aperta)
EA (aria di
scarico)
OI-824-5-IT
