Nombres de las partes (continuación)

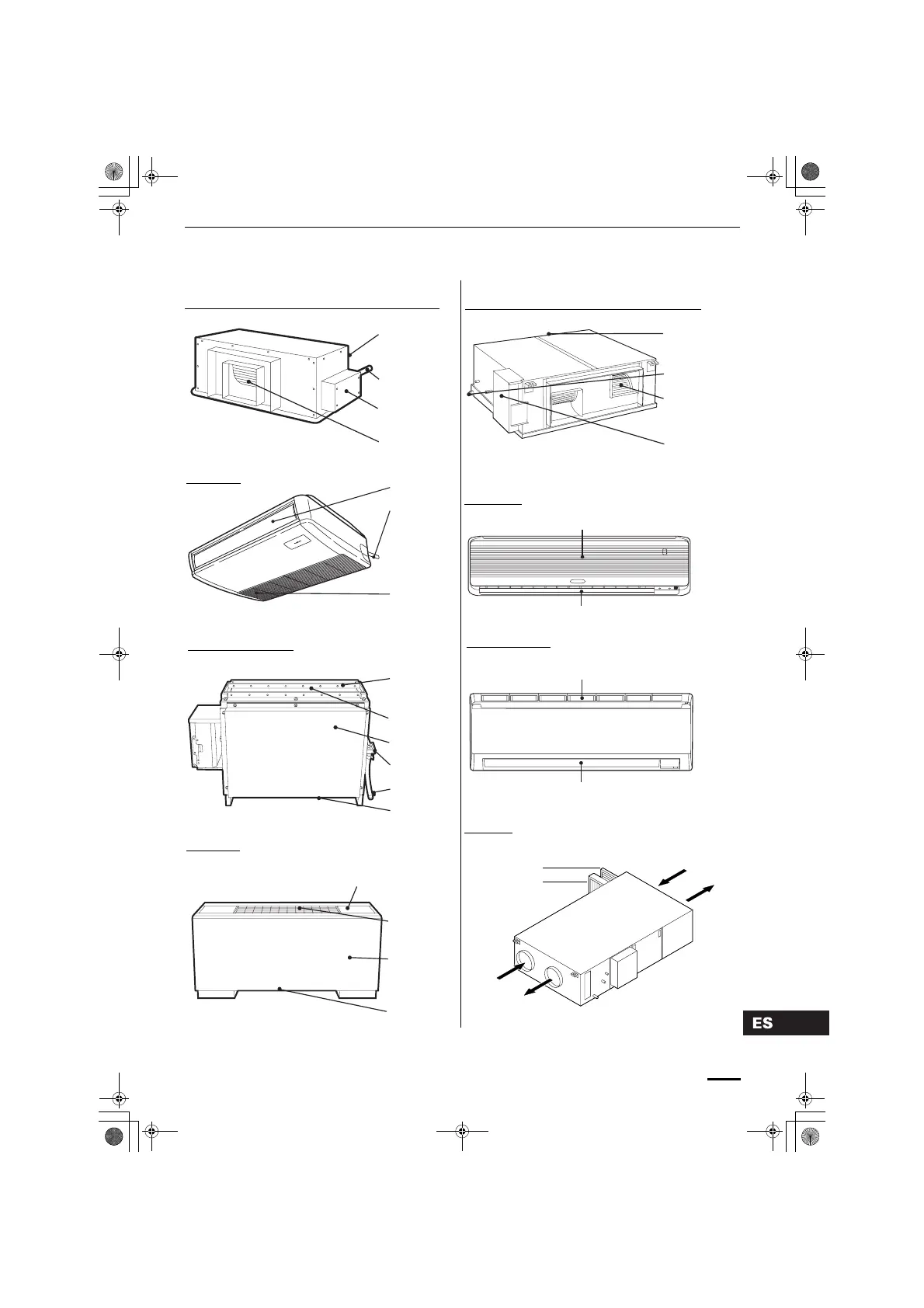

UNIDAD INTERIOR
CONDUCTO OCULTO
Brida del
conducto del
lado de entrada
de aire (parte
trasera)
Brida del conducto del lado de salida de aire
Caja eléctrica
Tipo NDHP (presión estática alta) para 24, 36 y 48
MONTADO EN TECHO
Tipo NPFL
Tipo NDHP (presión estática alta) para 76 y 96
MONTADO EN PARED
Tipo NWFL
Drenaje de agua
Brida del
conducto del
lado de
entrada de aire
(parte trasera)
Brida del
conducto del
lado de salida
de aire (2 sitios)
Caja
eléctrica
Tipo NFFL
Drenaje de
agua
(Podrá conectar el
tubo de drenaje
tanto por el lado
derecho como por
el izquierdo.)
Rejilla de
entrada de
aire (entrada
de aire)
Salida de aire
(Rejilla de
salida de aire)
Entrada de aire
Salida de aire
Tapa de operación
(La unidad de mando a distancia (vendida por
separado) se puede colocar dentro de aquí.)
Panel frontal
(Dentro se ha
provisto un
depósito de
drenaje.)
Entrada de aire (filtro de aire)
Drenaje
de agua
CONDUCTO OCULTO
Salida de aire
DE PIE EN EL SUELO
Tipo NFMFL (oculto)
Drenaje de
agua
Depósito de
drenaje
Panel frontal
Salida de
aire
Brida de
conexión del
conducto de
salida de aire
(opcional)
Entrada de aire (filtro de aire)
Filtro de altro
rendimiento
Filtro duradero
XAV type (FLAT)
Entrada de aire
Salida de aire
INTERCAMBIO DE CALOR CON SERPENTÍN DX
Tipo DEV
RA (Aire de
retorno)
SA (Aire
impulsado)
OA (Aire
exterior)
EA (Aire
expulsado)
