Airzone VAF BLUEFACE - Conexión

47
EN
FR
ES
IT
PT
DE

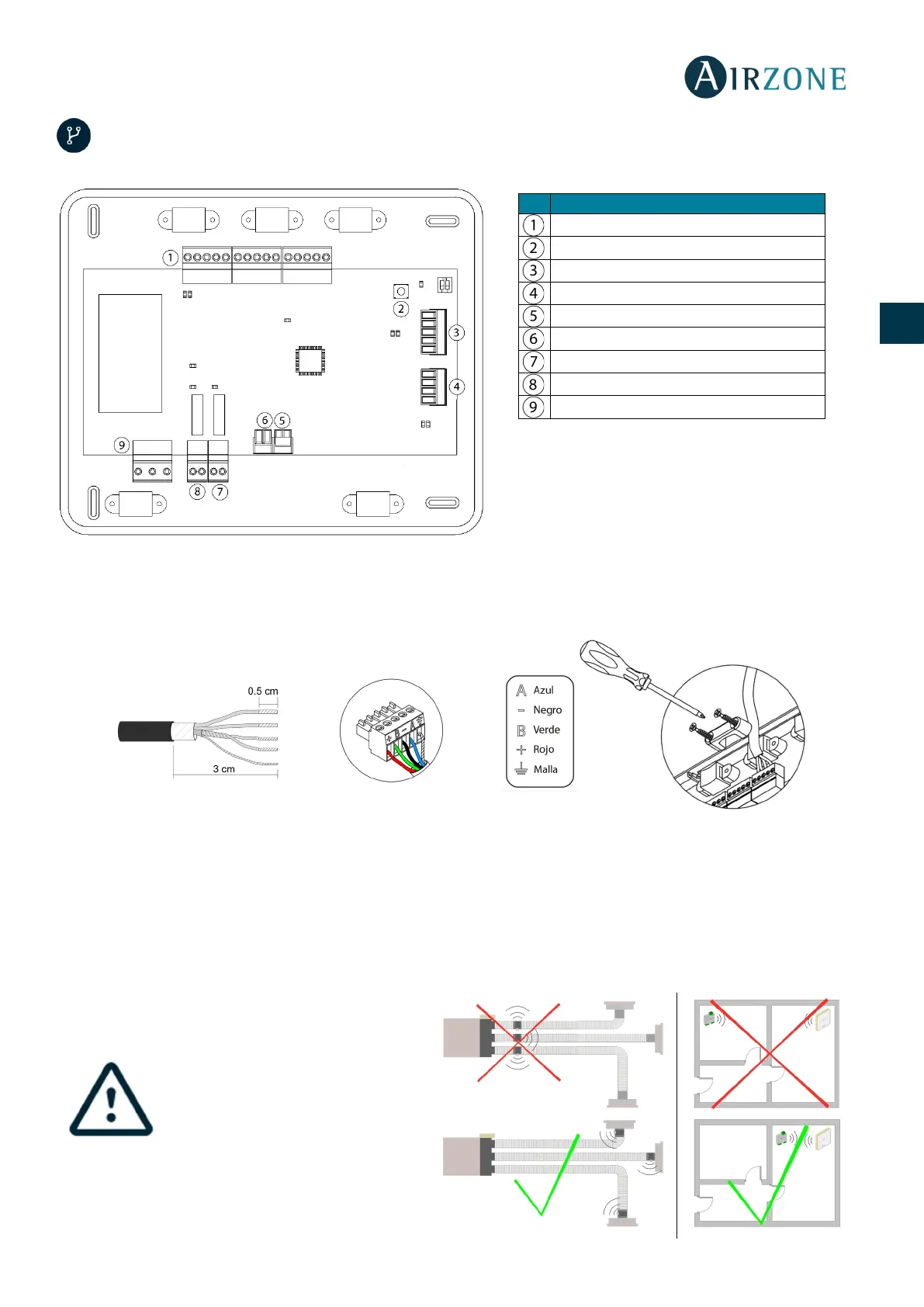

CONEXIÓN
Importante: Respete el código de colores para todos los elementos del sistema.
1.- Conexión de los módulos de zona y control con la central Airzone VAF
Conecte los módulos de zona del sistema en cualquiera de las 3 bornas del bus de conexión Airzone. Use un cable adecuado:
cable apantallado y trenzado formado por 4 hilos: 2x0.22 mm
2 +
2x0.5mm
2
(AWG 20 – 4 wired). La conexión se debe realizar
en modo Bus. Fije los cables en las torretas de la central para mayor seguridad.
Nota: para elementos con alimentación externa a 110/230 Vac, solo es necesario conectar los polos “A” y “B” del bus para las
comunicaciones.
Los elementos que pueden ser conectados a este bus son:
- Compuerta motorizada inteligente cable/radio Airzone VAF.
- Módulo de zona solo calefacción radiante cable/radio Airzone VAF.
- Módulo de zona con comunicación xxx cable/radio Airzone VAF.
- Módulo de control para calefacción radiante mediante relés Airzone VAF.
ZONAS CON MÓDULOS RADIO
Ubique las compuertas y módulos de
zona a la menor distancia posible del
controlador radio de su zona.
Nº
Descripción
Bus de conexión Airzone
SW1
Bus domótico
Bus máquina
Entrada alarma (normalmente cerrada)
Sonda temperatura protección
Salida de 2ª etapa de calor auxiliar
Salida de 1ª etapa de calor auxiliar
Alimentación
