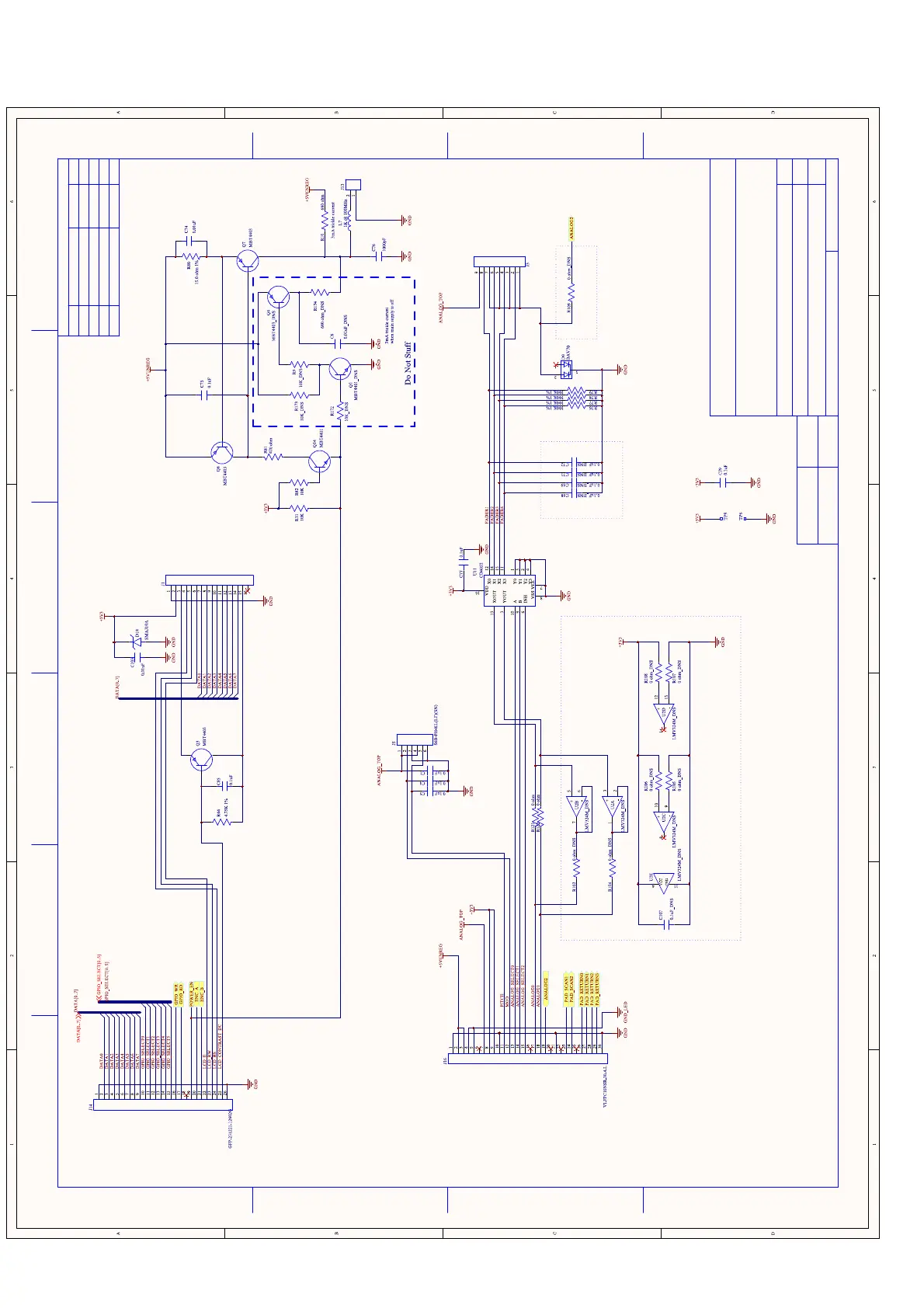

IO
2013/3/29
TO
MAIN
PCB
Pin order reversed vs. main board connector.
TO
MAIN
PCB
TO FADER SENSOR
Pin order reversed vs. mai n board connector.
LCD CONTRAST
35mA current source for LCD backli ght
TO LCD
N/C
N/C
UNUSED
Unused devices will be detailed after layout
A
K
N/C
W1
W2
W3
W4
B4
B3
B2
B1
T1234
N/C N/C
Do Not Stuff
Vdd
Vss
VO
RS
R/W
DB0
E
DB1
DB2
DB3
DB5
DB4
DB6
DB7
Vee
NC
N/C
Do Not Stuff
Do Not Stuff
POTS
FROM PITCH/
MOD WHEEL
IO-20130329.SchDoc
N/C
N/C
N/C
AKAI
C
OFSHEET:
SIZE:
REV:
DATED:
DATED:DRAWN:
RELEASED:
SCALE:
FILENAME:
PART NUMBER:
TITL E:
COMPANY:
A
B
D
C
A
B
C
D
6 5 4 3 2 1
DATE:LTR ECO NO: APPROVED:
REVISION RECORD
ASSY NUMBER:
AD38 TOP PCB
9-79-0667-2-0
9-40-0667-2
R.Edmonds
