20
2.1 Indications
générales
Voir points 2.2
et 2.3
2.2 Entrée avec
alimentation
fantôme
Voir Fig. 1
2.3 Entrée sans
alimentation
fantôme
Voir Fig. 1
Le C 430 est un microphone électrostatique ; il a
donc besoin d’une alimentation.
Le microphone possède une sortie symétrique
avec fiche XLR tripolaire :
broche 1 = masse
broche 2 = point chaud
broche 3 = point froid
Vous pouvez raccorder le microphone à volonté sur
une entrée micro symétrique avec ou sans alimenta-
tion fantôme ou bien sur une entrée asymétrique.
1. Connectez le microphone à l’aide d’un câble
de micro XLR-XLR (p.ex. l’AKG MK 9/10
optionnel) sur une entrée de micro symétrique
type XLR avec alimentation fantôme.
2. Mettez l’alimentation fantôme sous tension
(Veuillez vous reporter à la notice de l’équipe-
ment utilisé).

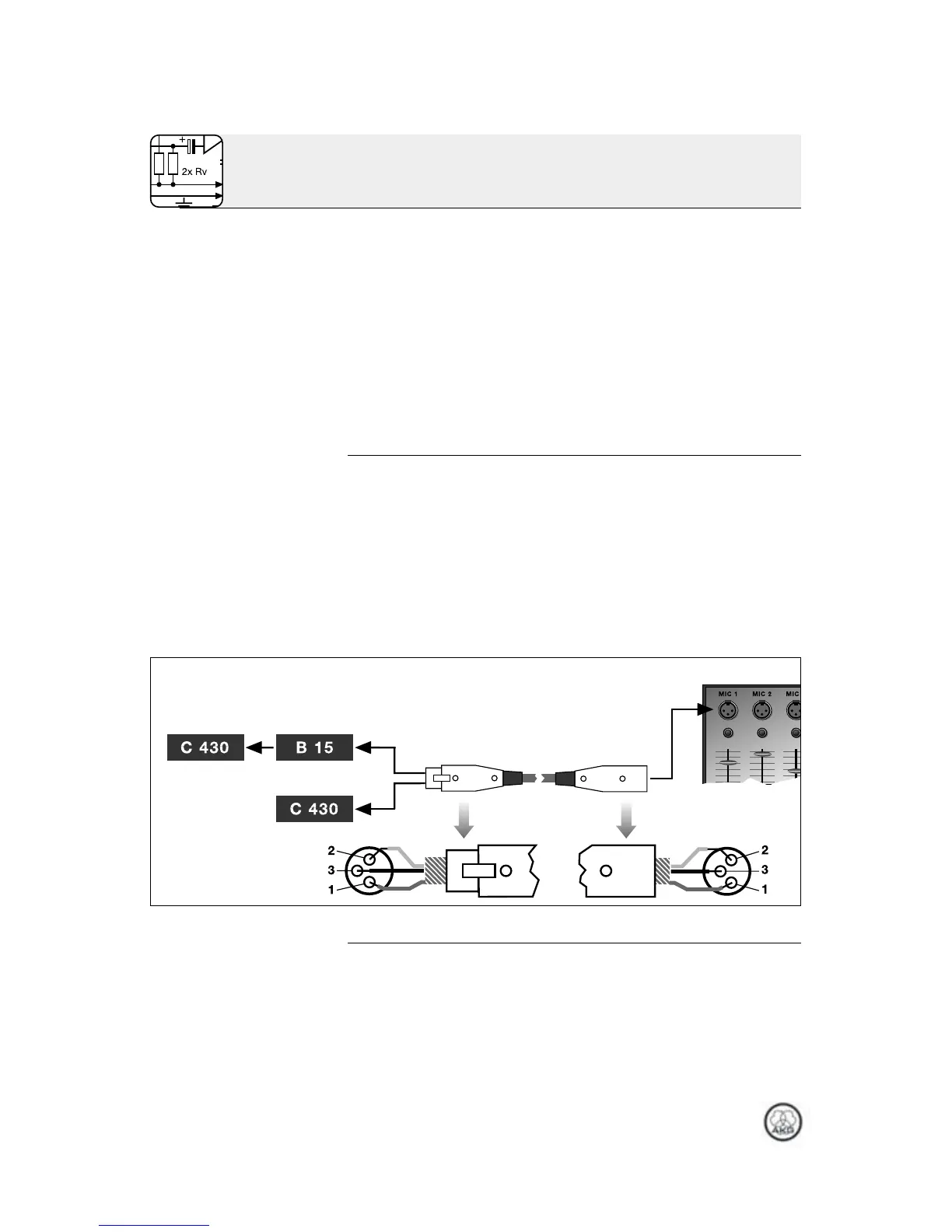

Fig. 2 : connexion sur une entrée symétrique
1. Si votre table de mixage ne possède pas d’alimenta-
tion fantôme, insérez une alimentation fantôme AKG
optionnelle (N 62 E, N 66 E, B 18 E, B 15) entre le
micro et l’entrée de la table de mixage.
2 Raccordement
2.2
2.3
C 430
