Puesta en funcionamiento
(Solo AKO-D141xx )
Al recibir alimentación, el equipo arrancará en modo WIZARD
(InI / 1 intermitente), pulse N ó Q para seleccionar la aplicación
más adecuada y pulse SET.
1: Refrigeración 2: Clima 3: Calor / Incubadoras
El asistente configurará los parámetros del equipo al tipo de
aplicación escogida (ver tabla).
ADVERTENCIA: Los parámetros por defecto según tipo
de aplicación, han sido definidos para las aplicaciones
más comunes, revise que estos parámetros se ajustan a
su instalación.
Start-up
(Only AKO-D141xx )
On power-up, the equipment will start up in Wizard mode (InI / 1
flashing), press N or Q to select the most appropriate
application and press SET.
1: Chilling 2: AC 3: Heat / Incubators
The wizard will configure the parameters of the equipment for the
chosen application (see table).
WARNING: The default parameters by type of
application have been defined for the most common
applications. Check that these parameters are suitable
for your installation.
Mise en marche
(AKO-D141xx seulement)
Lorsque vous le branchez, l'appareil démarre en mode WIZARD
(InI / 1 clignotant), appuyez sur N ou Q pour sélectionner
l'application la mieux adaptée et appuyez sur SET.
1: Réfrigération 2: Climatisation 3: Chaud / Incubateurs
L'assistant configure les paramètres de l'appareil en fonction du
type d'application choisi (voir tableau).
AVERTISSEMENT: Les paramètres par défaut selon le
type d'application ont été définis pour les applications les
plus courantes; vérifiez que ces paramètres sont corrects
par rapport à l'installation en question.
/D101xx
/D101xx
/D101xx
E
GB
F
D
P

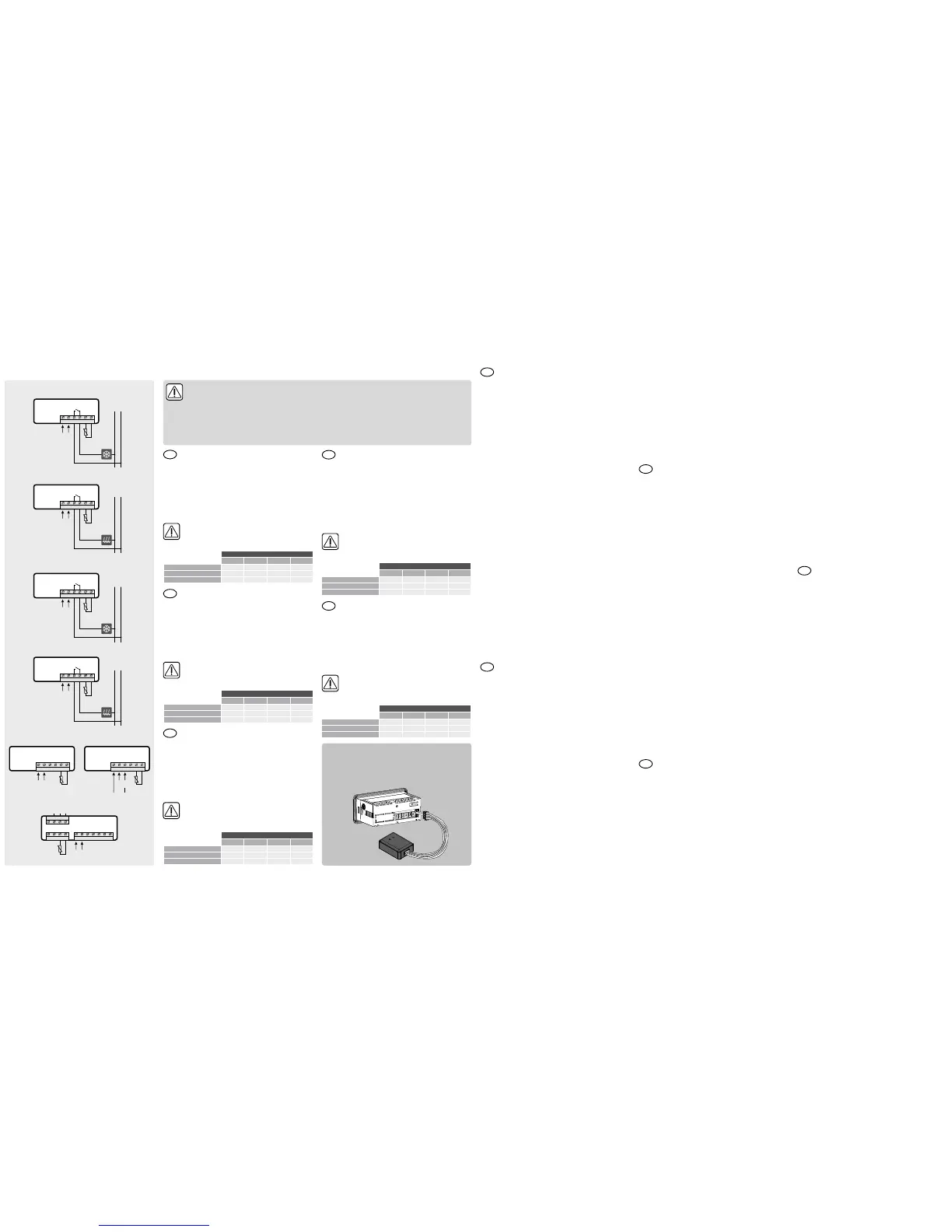

Conexionado / Wiring / Branchement / Anschluss / Conexão
AKO-D14120
AKO-D14123 / AKO-D10123
2
30 V~
5
0/60 Hz
16 A
1 2 3 4 5 6
COOL
(P0=0)
I max.:
16 A
L N
S1
I max.:
16 A
L N
2
30 V~
5
0/60 Hz
16 A
1 2 3 4 5 6
RES.
(P0=1)
S1
1
20 V~
5
0/60 Hz
16 A
S1
1 2 3 4 5 6
RES.
(P0=1)
I m
ax.:
16 A
L N
120 V~
50/60 H
z
16 A
S1
1 2 3 4 5 6
COOL
(P0=0)
I max.:
16 A
L N
AKO-D14023
230 V~
5
0/60 H
z
1 2 3 4 5 6
S1 S1
AKO-D14012
_
~
12
V
_
~
24
V
1 2 3 4 5 6
S1
90-240 V~
50/60 Hz
1 2 3 4
AKO-D14023-C
Tr+
Gnd
Modbus
Tr-
5 6 7 8 9 10 11
1514
13
12
Modo CALOR / HEAT Mode / Mode CHAUD / WÄRME Modus
Modo FRÍO / COLD Mode / Mode FROID / KÄLTE Modus
Modo CALOR / HEAT Mode / Mode CHAUD / WÄRME Modus
Modo FRÍO / COLD Mode / Mode FROID / KÄLTE Modus
La sonda y su cable NUNCA deben instalarse en una conducción junto con cables de potencia, control o alimentación.
La sonde et son câble ne doivent JAMAIS être installés dans une conduction avec les câbles de puissance, de contrôle ou
d’alimentation.
A sonda e o respectivo cabo NUNCA devem ser instalados numa condução juntamente com os cabos de potência, controlo
ou alimentação.
The probe and its cable should NEVER be installed in the same conduit as power, control or supply cables.
Die Fühler und ihr Kabel dürfen NIEMALS in einem Kabelkanal zusammen mit Leistungs-, Steuer- oder
Stromversorgungskabeln installiert werden.
Inbetriebnahme
(nur )
Nach dem Anschluss an das Stromnetz wird das Gerät im
WIZARD-Modus (InI / 1 blinkend) hochgefahren, wählen Sie die
am besten geeignete Anwendung mithilfe von N oder Q aus
und drücken Sie dann SET.
1: Kühlungs 2: Klima 8: Wärme / Inkubatoren
Der Assistent konfiguriert die Prameter des Geräts je nach
ausgewählter Anwendung (siehe “Standardparameter je nach
anwendung”).
WARNHINWEIS: Die Standardparameter nach
Anwendungsart wurden für die am häufigsten verwendeten
Anwendungen erstellt. Prüfen Sie die Parameter, damit sie
ihrer Anlage entsprechen.
Colocação em funcionamento
(Apenas /D101xx)
Ao receber alimentação, o equipamento arrancará no modo
WIZARD (InI / 1 intermitente); prima N ou Q para seleccionar a
aplicação mais adequada e prima SET.
1: Refrigeração 2: Clima 8: Calor / Incubadoras
O assistente configurará os parâmetros do equipamento com o
tipo de aplicação escolhida (ver tabela).
ADVERTÊNCIA: Os parâmetros por defeito segundo o
tipo de aplicação foram definidos para as aplicações
mais comuns. Verifique se estes parâmetros se ajustam à
sua instalação.
AKO-D141xx
AKO-D141xx
/D101xx
AKO-D14918
Especificaciones técnicas
Alimentación
AKO-D14023/D14123/D10123 230 V~ ±10 % 50/60 Hz 3.5 VA
AKO-D14120 . . . . . . . . . . . . 120 V~ +8 % - 12 % 50/60 Hz 4 VA
AKO-D14023-C . . . . . . . . . . . . . . . . . 50/60 Hz 6 VA
AKO-D14012 . . . . . . . . . . . . . . . . . . . ±20% 2.5 VA
Tensión máxima en los circuitos MBTS. . . . . . . . . . . . . . . . . . . . 20 V
Comunicación (Sólo AKO-D14023-C). . . . . . . . . Modbus RTU Rs485
Entradas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 NTC/PTC
Relé COOL 16 A . . . . . . . . . . . . . . . . . (EN60730-1: 12(9) A 250 V~)
Nº de operaciones del relé . . . . . . EN60730-1: 100.000 operaciones
Tipos de sondas . . . . . . . . . . . NTC AKO-149xx / PTC AKO-1558xx
Rango de medida NTC . . . . . -50,0 ºC a +99,9 ºC (-58,0 ºF a 211 ºF)
PTC . . . . . . -50,0 ºC a +150 ºC (-58,0 ºF a 302 ºF)
Resolución -50 a 100 ºC. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 ºC
> 100 ºC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Ambiente de trabajo . . . . . . . . . . . . . . -10 a 50 ºC, humedad <90 %
Ambiente de almacenaje. . . . . . . . . . . -30 a 70 ºC, humedad <90 %
Grado de protección del frontal . . . . . . . . . . . . . . . . . . . . . . . . IP65
Fijación . . . . . . . . . . . . . . . . . . . . . . . . Panelable mediante anclajes
Dimensiones hueco panel AKO-D14xxx. . . . . . . . . . . 71 x 29 mm
AKO-D10xxx. . . . . . . . . . 186 x 29 mm
Dimensiones del frontal AKO-D14xxx. . . . . . . . . . . 79 x 38 mm
AKO-D10xxx. . . . . . . . . . 181 x 38 mm
Profundidad AKO-D14023-C. . . . . . . . . . . . . . . . . . . . . . . 61 mm
Resto modelos . . . . . . . . . . . . . . . . . . . . . . . 43 mm
2
Conexiones: Bornes a tornillo para cables de hasta 2,5 mm de sección
Clasificación dispositivo de control: De montaje incorporado, de
característica de funcionamiento automático acción Tipo 1.B, para
utilización en situación limpia, soporte lógico (Software) clase A y
funcionamiento continuo.
Grado de contaminación 2 s/ UNE-EN 60730-1.
Aislamiento doble entrada alimentación, circuito secundario y salida relé.
Tensión asignada de impulso . . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Temperatura del ensayo de la bola de presión. . . . . . . . . . . . . . . . . .
Partes accesibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Partes que posicionan elementos activos . . . . . . . . . . . . . . 125 ºC
Tensión y corriente declarados por los ensayos de EMC. . . . . . . . . . . . .
AKO-D14023/D14023-C/D14123/D10123. . . . . . . 207 V, 17 mA
AKO-D14120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 V, 36 mA
AKO-D14012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,6 V, 181 mA
Corriente de ensayo de supresión de radiointerferencias . . . . . . 270 mA
Technical specifications
Power supply
AKO-D14023/D14123/D10123 230 V~ ±10 % 50/60 Hz 3.5 VA
AKO-D14120 . . . . . . . . . . . . 120 V~ +8 % - 12 % 50/60 Hz 4 VA
AKO-D14023-C . . . . . . . . . . . . . . . . . 50/60 Hz 6 VA
AKO-D14012 . . . . . . . . . . . . . . . . . . . ±20% 2.5 VA
Maximum Voltage SELV circuits. . . . . . . . . . . . . . . . . . . . . . . . . 20 V
Comunication (Only AKO-D14023-C) . . . . . . . . Modbus RTU Rs485
Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 NTC/PTC
COOL Relay 16 A . . . . . . . . . . . . . . . . (EN60730-1: 12(9) A 250 V~)
Number of relay operations . . . . . . EN60730-1: 100.000 operations
Types of probe . . . . . . . . . . . . NTC AKO-149xx / PTC AKO-1558xx
Measurement range NTC . . -50,0 ºC to +99,9 ºC (-58,0 ºF to 211 ºF)
PTC. . . -50,0 ºC to +150 ºC (-58,0 ºF to 302 ºF)
Resolution -50 a 100 ºC. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 ºC
> 100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Working environment . . . . . . . . . . . . . -10 to 50 ºC, humidity <90 %
Ambient storage humidity . . . . . . . . . -30 to 70 ºC, humidity <90 %
Class of protection - front panel . . . . . . . . . . . . . . . . . . . . . . . . IP65
Fixation . . . . . . . . . . . . . . . . . . . . . . . Panel-mounted with anchors
Panel cutout dimensions AKO-D14xxx . . . . . . . . . . . 71 x 29 mm
AKO-D10xxx . . . . . . . . . . 186 x 29 mm
Front panel dimensions AKO-D14xxx . . . . . . . . . . . 79 x 38 mm
AKO-D10xxx . . . . . . . . . . 181 x 38 mm
Depth AKO-D14023-C . . . . . . . . . . . . . . . . . . . . . . . . . . 61 mm
Other models. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 mm
Connections. . . . . . . . . . . . Screw terminals for cables up to 2.5 mm²
90-240 V ~
~
12/24 V
–
90-240 V ~
~
12/24 V
–
PTC . . . . . . . -50,0 ºC bis +150 ºC (-58,0 ºF bis 302 ºF)
Auflösung -50 a 100 ºC. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 ºC
> 100 ºC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Arbeitsumgebung. . . . . . . . . . . . . -10 bis 50 ºC, Feuchtigkeit <90 %
Lagerungsumgebung . . . . . . . . . . -30 bis 70 ºC, Feuchtigkeit <90 %
Schutzgrad Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP65
Montieren . . . . . . . . . . Durch Verankerungen auf Platten montierbar
Abmessungen Leerraum Platte AKO-D14xxx. . . . . . . . 71 x 29 mm
AKO-D10xxx. . . . . . . 186 x 29 mm
Abmessungen Vorderseite AKO-D14xxx. . . . . . . . 79 x 38 mm
AKO-D10xxx. . . . . . . 181 x 38 mm
Tiefe AKO-D14023-C. . . . . . . . . . . . . . . . . . . . . . . . . . . 61 mm
Übrige Modelle . . . . . . . . . . . . . . . . . . . . . . . . . . 43 mm
2
Anshlüsse. . . . . Schraubklemmen für Abschnittskabel bis zu 2,5 mm
Klassifizierung des Steuergeräts: inklusive Montage, mit automatis-
cher Betriebsweise Typ 1.B, zum Gebrauch in sauberen Umgebungen,
Logistikhilfe (Software) Klasse A und für den Dauerbetrieb.
Verschmutzungsgrad 2 s/ UNE-EN 60730-1.
Isolierung doppelter Stromanschluss, Zweitschaltung und
Relaisausgang.
Zugewiesene Impulspannung. . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Testtemperatur mit Druckball . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zugängliche Teile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Teile mit aktiven Elementen. . . . . . . . . . . . . . . . . . . . . . . . 125 ºC
Spannung und Strom laut EMC-Testläufen . . . . . . . . . . . . . . . . . . . . .
AKO-D14023/D14023-C/D14123/D10123. . . . . . . 207 V, 17 mA
AKO-D14120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 V, 36 mA
AKO-D14012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,6 V, 181 mA
Teststrom mit Unterdrückung von Funkstörungen. . . . . . . . . . . 270 mA
Especificações técnicas
Alimentação
AKO-D14023/D14123/D10123 230 V~ ±10 % 50/60 Hz 3.5 VA
AKO-D14120 . . . . . . . . . . . . 120 V~ +8 % - 12 % 50/60 Hz 4 VA
AKO-D14023-C . . . . . . . . . . . . . . . . . 50/60 Hz 6 VA
AKO-D14012 . . . . . . . . . . . . . . . . . . . ±20% 2.5 VA
Tensão máxima nos circuitos MBTS. . . . . . . . . . . . . . . . . . . . . . 20 V
Comunicação (Apenas AKO-D14023-C) . . . . . . Modbus RTU Rs485
Entradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 NTC/PTC
Relé COOL 16 A . . . . . . . . . . . . . . . . . (EN60730-1: 12(9) A 250 V~)
Nº de operações do relé . . . . . . . . . EN60730-1: 100.000 operações
Tipos de sondas . . . . . . . . . . . NTC AKO-149xx / PTC AKO-1558xx
Escala de medida NTC. . . . . -50,0 ºC a +99,9 ºC (-58,0 ºF a 211 ºF)
PTC . . . . . -50,0 ºC a +150 ºC (-58,0 ºF a 302 ºF)
Resolução -50 a 100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 ºC
> 100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Ambiente de trabalho. . . . . . . . . . . . . -10 a 50 ºC, humidade <90 %
Ambiente de armazenagem . . . . . . . . -30 a 70 ºC, humidade <90 %
Grau de protecção da parte frontal . . . . . . . . . . . . . . . . . . . . . . IP65
Fixação . . . . . . . . . . . . . . . . . . Painel amovível através de fixadores
Dimensões da cavidade do painell AKO-D14xxx. . . . . 71 x 29 mm
AKO-D10xxx. . . . 186 x 29 mm
Dimensões da parte frontal AKO-D14xxx. . . . . 79 x 38 mm
AKO-D10xxx. . . . 181 x 38 mm
Profundidade AKO-D14023-C . . . . . . . . . . . . . . . . . . . . . 61 mm
Restantes modelos . . . . . . . . . . . . . . . . . . 43 mm
Ligações . . . . . Bornes de parafuso para cabos até 2,5 mm² de secção
Classificação do dispositivo de controlo: de montagem incorporada,
de característica de funcionamento automático de acção Tipo 1,B,
para utilização em situação limpa, suporte lógico (software) de classe
A e funcionamento contínuo.
Grau de contaminação 2 s/ UNE-EN 60730-1.
Isolamento duplo da entrada de alimentação, circuito secundário e
saída do relé.
Tensão atribuída de impulso. . . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Temperatura de ensaio da bola de pressão . . . . . . . . . . . . . . . . . . . .
Partes acessíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Partes que posicionam elementos activos. . . . . . . . . . . . . . 125 ºC
Tensão e corrente declaradas pelos ensaios de EMC . . . . . . . . . . . . . . .
AKO-D14023/D14023-C/D14123//D10123 . . . . . . 207 V, 17 mA
AKO-D14120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 V, 36 mA
AKO-D14012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,6 V, 181 mA
Corrente de ensaio de supressão de radiointerferências. . . . . . . 270 mA
90-240 V ~
~
12/24 V
–
Rating of control device: built-in, automatic operation feature Type
1.B, for use in clean environments, Class A software and continuous
operation.
Pollution classification 2 s/ UNE-EN 60730-1.
Double insulation between supply, secondary circuit and relay output.
Rated pulse voltage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Temperature during ball-pressure test . . . . . . . . . . . . . . . . . . . . . . .
Accessible parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Parts which position active elements . . . . . . . . . . . . . . . . . 125 ºC
Voltage and current as per EMC tests . . . . . . . . . . . . . . . . . . . . . . . . .
AKO-D14023/D14023-C/D14123/D10123. . . . . . . 207 V, 17 mA
AKO-D14120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 V, 36 mA
AKO-D14012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,6 V, 181 mA
Current of radio jamming supression tests . . . . . . . . . . . . . . . . 270 mA
Spécifications techniques
Alimentation
AKO-D14023/D14123/D10123 230 V~ ±10 % 50/60 Hz 3.5 VA
AKO-D14120 . . . . . . . . . . . . 120 V~ +8 % - 12 % 50/60 Hz 4 VA
AKO-D14023-C . . . . . . . . . . . . . . . . . 50/60 Hz 6 VA
AKO-D14012 . . . . . . . . . . . . . . . . . . . ±20% 2.5 VA
Tension maximale dans les circuits SELV . . . . . . . . . . . . . . . . . . 20 V
Communication (Seulement AKO-D14023-C) . . Modbus RTU Rs485
Entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 NTC/PTC
Relai COOL 16 A . . . . . . . . . . . . . . . . (EN60730-1: 12(9) A 250 V~)
N° d'opérations du relais . . . . . . . . EN60730-1: 100.000 opéracions
Types de sondes . . . . . . . . . . . NTC AKO-149xx / PTC AKO-1558xx
Plage de mesure NTC . . . . . . -50,0 ºC à +99,9 ºC (-58,0 ºF à 211 ºF)
PTC . . . . . . . -50,0 ºC à +150 ºC (-58,0 ºF à 302 ºF)
Résolution -50 a 100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 ºC
> 100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Environnement de travail . . . . . . . . . . . -10 à 50 ºC, humidité <90 %
Environnement de stockage . . . . . . . . . -30 à 70 ºC, humidité <90 %
Degré de protection du panneau avant . . . . . . . . . . . . . . . . . . . IP65
Montage . . . . . . . . . . . . . . . . . . . . . . En panneau avec des chevilles
Dimensions creux panneau AKO-D14xxx. . . . . . . . 71 x 29 mm
AKO-D10xxx. . . . . . . 186 x 29 mm
Dimensions du panneau avant AKO-D14xxx. . . . . . . . 79 x 38 mm
AKO-D10xxx. . . . . . . 181 x 38 mm
Profondeur AKO-D14023-C. . . . . . . . . . . . . . . . . . . . . . 61 mm
Reste des modèles . . . . . . . . . . . . . . . . . . . . 43 mm
2
Connexions: Bornes à vis pour câbles de section non supérieure à 2,5 mm
Classification dispositif de contrôle : de montage incorporé, de
caractéristique de fonctionnement automatique Type 1.B, pour
utilisation dans un endroit propre, support logique (logiciel) classe A et
fonctionnement continu.
Degré de pollution 2 s/ UNE-EN 60730-1.
Double isolation entrée alimentation, circuit secondaire et sortie relais.
Tension d'impulsion assignée . . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Température de test de boule de pression. . . . . . . . . . . . . . . . . . . . .
Parties accessibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Parties qui positionnent des éléments actifs . . . . . . . . . . . . 125 ºC
Tension et courant déclarés par les essais d'EMC . . . . . . . . . . . . . . . . .
AKO-D14023/D14023-C/D14123/D10123. . . . . . . 207 V, 17 mA
AKO-D14120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 V, 36 mA
AKO-D14012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,6 V, 181 mA
Courant de test de suppression des radiointerférences. . . . . . . . 270 mA
Technische Merkmale
Stromversorgung
AKO-D14023/D14123/D10123 230 V~ ±10 % 50/60 Hz 3.5 VA
AKO-D14120 . . . . . . . . . . . . 120 V~ +8 % - 12 % 50/60 Hz 4 VA
AKO-D14023-C . . . . . . . . . . . . . . . . . 50/60 Hz 6 VA
AKO-D14012 . . . . . . . . . . . . . . . . . . . ±20% 2.5 VA
Maximale Spannung SELV Schaltkreise . . . . . . . . . . . . . . . . . . . 20 V
Verbindung (Nur AKO-D14023-C). . . . . . . . . . . Modbus RTU Rs485
Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 NTC/PTC
Relais COOL 16 A . . . . . . . . . . . . . . . . (EN60730-1: 12(9) A 250 V~)
Anzahl der Betriebsabläufe
des Betriebsrelais . . . . . . . . . . . . . . . EN60730-1: 100.000 Betriebe
Fühlertypen. . . . . . . . . . . . . . NTC AKO-149xx / PTC AKO-1558xx
Messbereich NTC . . . . . . -50,0 ºC bis +99,9 ºC (-58,0 ºF bis 211 ºF)
90-240 V ~
~
12/24 V
–
90-240 V ~
~
12/24 V
–
E
GB
F
D
P
Clé de programmation / Programmierstick /
Chave de programação
Llave de programación / Programming key /
Accesorios / Accessories / Accessoires /
Zubehör / Acessórios
AKO-D14918
To Next Page
Loading...
